Similar a la imagen

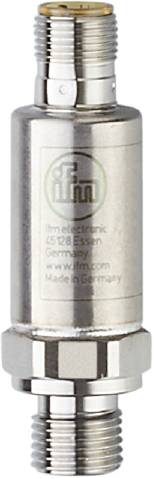

ifm Electronic Sensor de presión 1 UD(S). PT504E 0 MPa hasta 1 MPa M12 Analógico Piece
Tipo de embalaje
Piece
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Presión relativa
Rango de medición (presión) (máx.)
1 MPa
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
205,87 €
3
2% = 15,06 €
200,85 €
5
3% = 35,05 €
198,86 €
10
4% = 83,60 €
197,51 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (205,87 € / Unidad)
205,87 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de presión electrónico ifm PT504E
- Para una medición fiable de la presión del sistema en maquinaria móvil.
- Carcasa robusta de acero inoxidable con alta resistencia a golpes y vibraciones.
- Diseño compacto para su uso en espacios de instalación reducidos.
- Vida útil de más de 60 millones de ciclos de impresión.
- Estabilidad a largo plazo gracias a su alta repetibilidad y baja desviación de la curva característica.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20
- Número de salidas analógicas: 1
- Número de entradas y salidas: Número de salidas analógicas: 1
- Resistencia a la compresión [MPa]: 2,5
- Resistencia a la compresión [psi]: 360
- Desviación de la curva característica:< ± 0,8; (incl. deriva de apriete, errores de punto cero y de rango, no linealidad, histéresis)
- Rango porcentual de desviación de linealidad:< ± 0,25 (BFSL) /< ± 0,5 (LS)
- Rango de medición [MPa]: 0...1
- Mín. Presión de rotura [MPa]: 30
- Temperatura ambiente-1 [°C]: -40...100
- Rango de porcentaje de repetibilidad:< ± 0,05; (debido a fluctuaciones de temperatura)< 10 K)
- Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
- Aplicación: Para uso móvil
- Señal de salida: Señal analógica
- Tiempo de retardo de preparación [s]:< 0.1
- Tensión de funcionamiento [V]: 8...32 CC
- Junta para conexión de proceso: HNBR (DIN EN ISO 1179-2)
- Elemento acelerador presente: sí
- Tipo de presión: Presión relativa
- Resistencia a la compresión [bar]: 25
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Número total de salidas: 1
- Peso [g]: 58.500
- Desviación de histéresis:< ± 0,2
- A prueba de cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ± 0,1; (por 6 meses)
- Carga máxima [Ω]: (Ub - 8 V) / 21,5 mA; a 8 V = 0; a 12 V máx. 200; a 24 V máx. 750
- Medios: Medios líquidos y gaseosos
- Temperatura media [°C]: -40...125
- Rango de medición [barra]: 0...10
- Rango de medición [kPa]: 0...1000
- Rango de medición [psi]: 0...145
- Mín. Presión de rotura [bar]: 300
- Mín. Presión de rotura [psi]: 4350
- Mín. Ciclos de impresión: 60 millones; (a 1,2 veces la presión nominal)
- Resistencia de aislamiento mínima [MΩ]: 100; (500 V CC)
- MTTF: 711
- Conexión de proceso: Conexión roscada G 1/4 rosca externa (DIN EN ISO 1179-2)
- Clase de protección: IP 67; IP 69K
- Clase de protección III
- Tiempo de respuesta escalón de salida analógica [ms]: 2
- Conector: Disposición de pines: 0180 - Conector: 1 x M12; Codificación: A
- Coeficiente de temperatura en el punto cero:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- coeficiente de temperatura Rango:< ± 0,1 (0...80 °C);< ± 0,2 (-40...0 °C / 80...125 °C)
- Resistente a sobrecargas: sí
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: 1.4542 (acero inoxidable / 17-4 PH / 630)
- Tipo de embalaje
Piece
- Tipo de producto
Sensor de presión
- tipo
PT504E
- conexión
M12
- ejecución
Presión relativa
- Tiempo de reacción
2 ms
- salidas
Corriente analógica
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- Rango de medición (presión) (mín.)
0 MPa
- Rango de medición (presión) (máx.)
1 MPa
- Alcance de medición (presión)
0 MPa hasta 1 MPa
- Tensión de servicio mín.
8 V/DC
- Tensión de servicio máx.
32 V/DC
- Tensión de funcionamiento
8 - 32 V/DC
- tipo de contacto
Analógico
- Presión de estallido
300 bar
- Conector del tubo
G1/4 AG
- min temperatura.
-40 °C
- Máx. Temperatura
100 °C
- Peso
58.500 g
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3319747 ifm Electronic Sensor de presión 1 UD(S). PT504E 0 MPa hasta 1 MPa M12 Analógico Piece
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3319747 ifm Electronic Sensor de presión 1 UD(S). PT504E 0 MPa hasta 1 MPa M12 Analógico Piece
Descripción
Sensor de presión electrónico ifm PT504E
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
