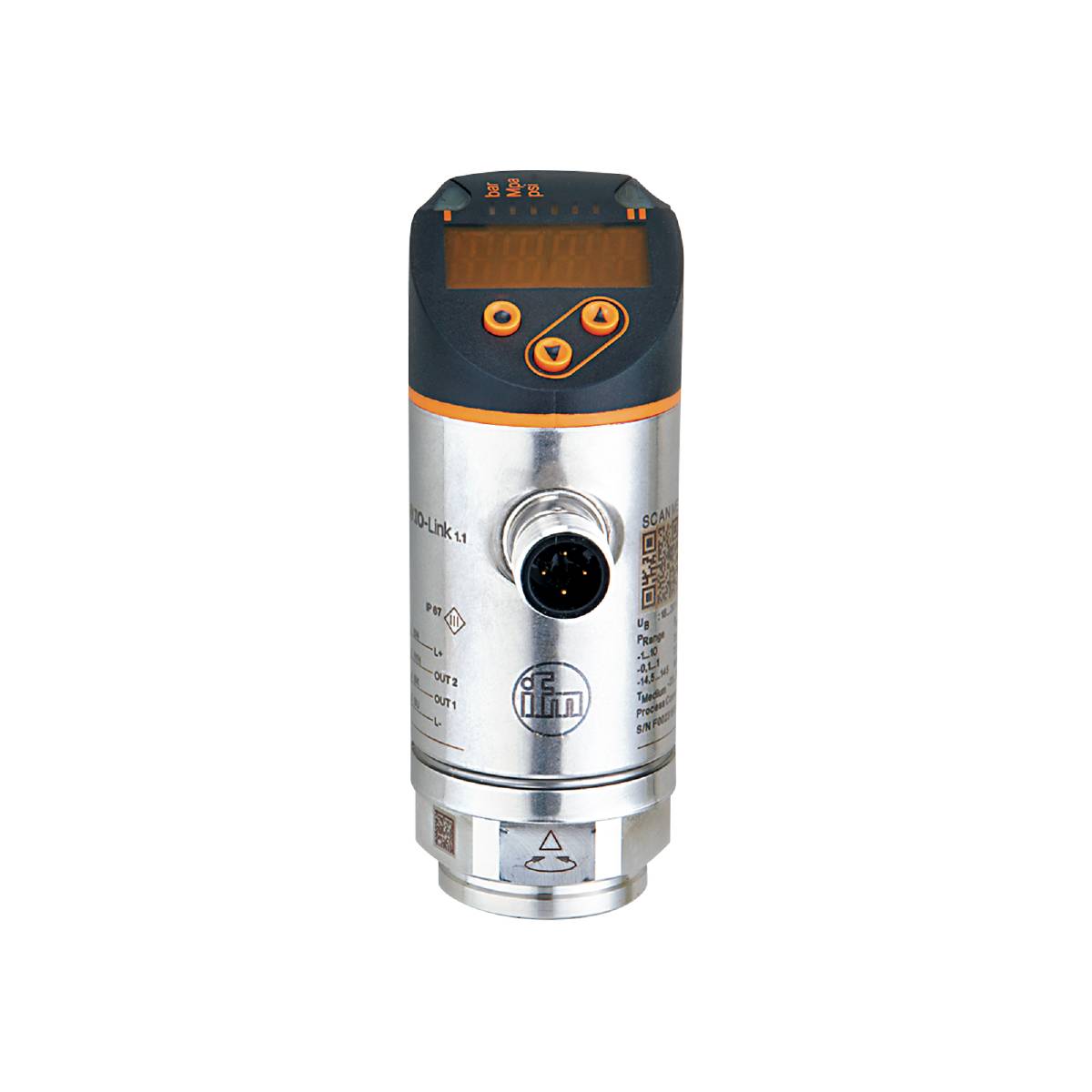

Name: ifm Electronic Sensor de presión 1 UD(S). PN2098 -1.25 kPa hasta 25 kPa M12 1 contacto NC, 1 contacto NA, Analógico
Brand: ifm Electronic
SKU: 3321423
Availability: InStock

ifm Electronic Sensor de presión 1 UD(S). PN2098 -1.25 kPa hasta 25 kPa M12 1 contacto NC, 1 contacto NA, Analógico-0

Similar a la imagen

Tipo de producto

Sensor de presión

conexión

M12

ejecución

Sobrepresión

Rango de medición (presión) (máx.)

25 kPa

Tensión de servicio máx.

30 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 12/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (693,28 € / Unidad)

693,28 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PN2098

Dos salidas conmutadas, una de las cuales es programable como IO-Link y la otra como salida analógica.
Indicador alterno rojo-verde para la clara señalización de las zonas en buen estado.
Alineación óptima mediante la capacidad de rotación de la conexión del proceso.
Estabilidad a largo plazo gracias a su alta resistencia a la sobrecarga.
Diseño robusto para su uso en entornos industriales exigentes.
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Tensión de salida analógica [V]: 0...10; (escalable 1:5)
Corriente de salida analógica [mA]: 4...20; (escalable 1:5)
Punto final analógico [inH2O]: 15...100,4
Punto final analógico [kPa]: 3,75...25
Punto final analógico [mbar]: 37,5...250
Punto final analógico [mmWS]: 385...2550
Punto de partida análogo [en H2O]: -5...80,2
Punto de partida analógico [kPa]: -1,25...20
Punto de partida analógico [mbar]: -12,5...200
Punto de partida analógico [mmWS]: -125...2040
Tiempo de respuesta [ms]:< 1.5
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 4 LED verdes (mbar, mmWS, kPa, inH2O); Estado de conmutación: 2 LED amarillos; Valores medidos: pantalla alfanumérica, rojo/verde, 4 dígitos
Revisión de IO-Link: 1.1
Desviación de la curva característica:< ± 0,25 (BFSL) /< ± 0,5 (LS); (Reducción 1:1; BFSL = Ajuste óptimo de línea recta (ajuste de valor más pequeño); LS = ajuste de punto límite)
Elemento de medición: celda de medición de presión cerámica-capacitiva
Rango de precisión del punto de conmutación:< ± 0,4; (Reducir 1:1)
Norma SDCI: IEC 61131-9
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...80
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
Aplicación: para uso industrial
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
Clase de puerto maestro requerida: A; (si el PIN 2 no está conectado: B)
Tiempo de retardo de preparación [s]: 0,3
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
Atenuación de salida analógica dAA [s]: 0...4
Valor del proceso de amortiguación dAP [s]: 0...4
Corriente nominal continua de la salida de conmutación CC [mA]: 250
Elemento de aceleración presente: no (se puede instalar posteriormente)
Tipo de presión: Presión relativa
Resistencia a la compresión [inH2O]: 4000
Resistencia a la compresión [kPa]: 1000
Resistencia a la compresión [mbar]: 10000
Resistencia a la compresión [mmWS]: 102000
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
Tiempo de retardo ajustable dS, dr [s]: 0...50
Versión eléctrica: PNP/NPN
Número total de salidas: 2
Peso [g]: 237.500
Notas sobre precisión/desviación: Precisión del punto de conmutación, desviación de la curva característica según DNVGL:< ± 1%
Desviación de histéresis:< ± 0,1; (Reducir 1:1)
En pasos de - Configuración de fábrica / CMPT = 2 [inH2O]: 0,2
En pasos de - Configuración de fábrica / CMPT = 2 [kPa]: 0,05
En pasos de - Configuración de fábrica / CMPT = 2 [mbar]: 0,5
En pasos de - Configuración de fábrica / CMPT = 2 [mmWS]: 5
En pasos de - Estado_B Alta resolución / CMPT = 3 [inH2O]: 0.1
En pasos de - Estado_B Alta resolución / CMPT = 3 [kPa]: 0,01
En pasos de - Estado_B Alta resolución / CMPT = 3 [mbar]: 0,1
En pasos de - Estado_B Alta resolución / CMPT = 3 [mmWS]: 1
Funciones IO-Link (acíclicas) - Configuración de fábrica / CMPT = 2: Marcado específico de la aplicación
Funciones IO-Link (acíclicas) - Estado_B Alta resolución / CMPT = 3: Marcado específico de la aplicación
Presión de resolución IO-Link - Configuración de fábrica / CMPT = 2 [mbar]: 0,1
Presión de resolución de IO-Link - Estado_B Alta resolución / CMPT = 3 [mbar]: 0,1
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...100
Estabilidad a largo plazo:< ±0,05; (Reducción 1:1; cada 6 meses)
Tiempo máximo de subida de la salida analógica [ms]: 3
Máx. Carga [Ω]: 500
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos y gaseosos
Temperatura media [°C]: -25...80
Rango de medición [barra]: -0,0125...0,25
Rango de medición [inH2O]: -5...100,4
Rango de medición [kPa]: -1,25...25
Rango de medición [mbar]: -12,5...250
Rango de medición [mmWS]: -127...2549
Mín. Distancia entre SP y rP - Configuración de fábrica / CMPT = 2 [inH2O]: 0,6
Mín. Distancia entre SP y rP - Configuración de fábrica / CMPT = 2 [kPa]: 0,15
Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [mbar]: 1,5
Mín. Distancia entre SP y rP - Configuración de fábrica / CMPT = 2 [mmWS]: 15
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [inH2O]: 0,5
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [kPa]: 0,11
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [mbar]: 1.1000000000000001
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [mmWS]: 11
Mín. Presión de rotura [inH2O]: 12000
Mín. Presión de rotura [kPa]: 3000
Mín. Presión de rotura [mbar]: 30000
Mín. Presión de rotura [mmWS]: 306000
Mín. Ciclos de impresión: 100 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
Resistencia de carga mínima [Ω]: 2000
Mín. Tiempo de ciclo del proceso - Configuración de fábrica / CMPT = 2 [ms]: 2,3
Mín. Tiempo de ciclo del proceso - Estado_B Alta resolución / CMPT = 3 [ms]: 3
MTTF: 145
Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Retardo de conmutación/reinicio; Amortiguación; Unidad de visualización; Salida de corriente/tensión
Perfil - Configuración de fábrica / CMPT = 2: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
Perfil - Estado_B Alta resolución / CMPT = 3: Sensor inteligente ED2: Sensor de medición digital (0x000A), identificación y diagnóstico (0x4000)
Conexión de proceso: Conexión roscada G 1/4 rosca interna (DIN EN ISO 1179-2)
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [inH2O]: -4.8...100
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [kPa]: -1,2...24,9
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [mbar]: -12...249
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [mmWS]: -122...2539
Punto de retorno rP - Estado_B Alta resolución / CMPT = 3 [inH2O]: -4.8...100
Punto de inversión rP - Estado_B Alta resolución / CMPT = 3 [kPa]: -1,2...24,9
Punto de desconexión rP - Estado_B Alta resolución / CMPT = 3 [mbar]: -12...249
Punto de retorno rP - Estado_B Alta resolución / CMPT = 3 [mmWS]: -120...2540
Frecuencia de conmutación CC [Hz]:< 500
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [inH2O]: -4,4...100,4
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [kPa]: -1,09...25
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [mbar]: -10,9...250
Punto de conmutación SP - Configuración de fábrica / CMPT = 2 [mmWS]: -112...2550
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [inH2O]: -4.4...100.4
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [kPa]: -1,1...25
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [mbar]: -11...250
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [mmWS]: -110...2550
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 35
Coeficiente de temperatura en el punto cero:< ± 0,2; (-0...80 °C)
Rango del coeficiente de temperatura:< ± 0,2; (-0...80 °C)
Resistente a sobrecargas: sí
Resistencia al vacío [mbar]: -1000
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); Al2O3 (cerámica); FKM

Tipo de producto: Sensor de presión

tipo: PN2098

conexión: M12

ejecución: Sobrepresión

salidas: PNP
NPN

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

las interfaces: IO-Link

Rango de medición (presión) (mín.): -1.25 kPa

Rango de medición (presión) (máx.): 25 kPa

Alcance de medición (presión): -1.25 kPa hasta 25 kPa

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 18 - 30 V/DC

tipo de contacto: 1 contacto NC
1 contacto NA
Analógico

: IP65

Conector del tubo: G1/4 IG

min temperatura.: -25 °C

Máx. Temperatura: 80 °C

Peso: 0.2220 kg

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Sí
