ifm Electronic Sensor de presión 1 UD(S). PT5400 0 MPa hasta 40 MPa M12 Analógico

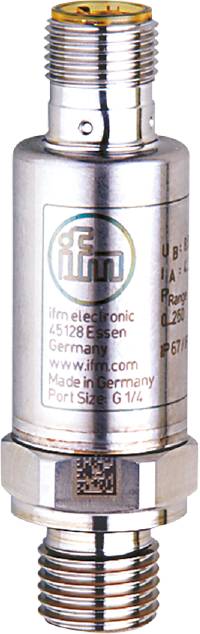

ifm Electronic Sensor de presión 1 UD(S). PT5400 0 MPa hasta 40 MPa M12 Analógico-0
Similar a la imagen
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Sobrepresión
Rango de medición (presión) (máx.)
40 MPa
Tensión de servicio máx.
36 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 12/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
197,47 €
3
2% = 14,43 €
192,66 €
5
3% = 33,65 €
190,74 €
10
4% = 80,20 €
189,45 €
Los descuentos por cantidad varían según el vendedor
Número
Total (197,47 € / Unidad)
197,47 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PT5400

  • Medición fiable de la presión del sistema en aplicaciones industriales.
  • Alta resistencia a golpes y vibraciones.
  • Muy buena repetibilidad y baja desviación de la curva característica.
  • Vida útil de más de 60 millones de ciclos de impresión.
  • Carcasa compacta y robusta de acero inoxidable para su uso en espacios de instalación reducidos.

Especificaciones técnicas

  • Corriente de salida analógica [mA]: 4...20
  • Número de salidas analógicas: 1
  • Número de entradas y salidas: Número de salidas analógicas: 1
  • Resistencia a la compresión [MPa]: 100
  • Resistencia a la compresión [psi]: 14500
  • Desviación de la curva característica:< ± 0,5; (incl. deriva de apriete, errores de punto cero y de rango, no linealidad, histéresis)
  • Rango porcentual de desviación de linealidad:< ± 0,1 (BFSL) /< ± 0,2 (LS)
  • Rango de medición [MPa]: 0...40
  • Mín. Presión de rotura [MPa]: 170
  • Temperatura ambiente-1 [°C]: -40...90
  • Rango de porcentaje de repetibilidad:< ± 0,05; (debido a fluctuaciones de temperatura)< 10 K)
  • Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
  • Aplicación: para uso industrial
  • Señal de salida: Señal analógica
  • Tiempo de retardo de preparación [s]:< 0.1
  • Tensión de funcionamiento [V]: 8,5...36 CC
  • Junta para conexión de proceso: FKM (DIN EN ISO 1179-2)
  • Elemento de aceleración presente: no (se puede instalar posteriormente)
  • Tipo de presión: Presión relativa
  • Resistencia a la compresión [bar]: 1000
  • Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
  • Número total de salidas: 1
  • Peso [g]: 60.000
  • Desviación de histéresis:< ± 0,2
  • A prueba de cortocircuitos: sí
  • Temperatura de almacenamiento [°C]: -40...100
  • Estabilidad a largo plazo:< ± 0,1; (por 6 meses)
  • Carga máxima [Ω]: (Ub – 8,5 V) / 21,5 mA; a 8,5 V = 0; a 12 V máx. 160; a 24 V máx. 720
  • Medios: Medios líquidos y gaseosos
  • Temperatura media [°C]: -40...90
  • Rango de medición [bar]: 0...400
  • Rango de medición [psi]: 0...5800
  • Mín. Presión de rotura [bar]: 1700
  • Mín. Presión de rotura [psi]: 24655
  • Mín. Ciclos de impresión: 60 millones; (a 1,2 veces la presión nominal)
  • Resistencia de aislamiento mínima [MΩ]: 100; (500 V CC)
  • MTTF: 686
  • Conexión de proceso: Conexión roscada G 1/4 rosca externa (DIN EN ISO 1179-2)
  • Clase de protección: IP 67; IP 69K
  • Clase de protección III
  • Tiempo de respuesta escalón de salida analógica [ms]: 1
  • Conector: Disposición de pines: 0180 - Conector: 1 x M12; Codificación: A
  • Punto cero y rango del coeficiente de temperatura:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
  • Resistente a sobrecargas: Sí
  • Resistencia al vacío [mbar]: -1000
  • Protección contra polaridad inversa: sí
  • Materiales en contacto con el medio: 1.4542 (acero inoxidable / 17-4 PH / 630)
Tipo de producto

Sensor de presión

tipo

PT5400

conexión

M12

ejecución

Sobrepresión

Señal de salida (mín.)

4 mA

Señal de salida (máx.)

20 mA

Rango de medición (presión) (mín.)

0 MPa

Rango de medición (presión) (máx.)

40 MPa

Alcance de medición (presión)

0 MPa hasta 40 MPa

Tensión de servicio mín.

8.5 V/DC

Tensión de servicio máx.

36 V/DC

Tensión de funcionamiento

8.5 - 36 V/DC

tipo de contacto

Analógico

IP67/IP69K

Conector del tubo

G1/4 AG

min temperatura.

-40 °C

Máx. Temperatura

90 °C

Peso

0.0570 kg

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3319605 ifm Electronic Sensor de presión 1 UD(S). PT5400 0 MPa hasta 40 MPa M12 Analógico

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3319605 ifm Electronic Sensor de presión 1 UD(S). PT5400 0 MPa hasta 40 MPa M12 Analógico

Descripción

Sensor de presión electrónico ifm PT5400

Este texto es el resultado de una traducción automática.
