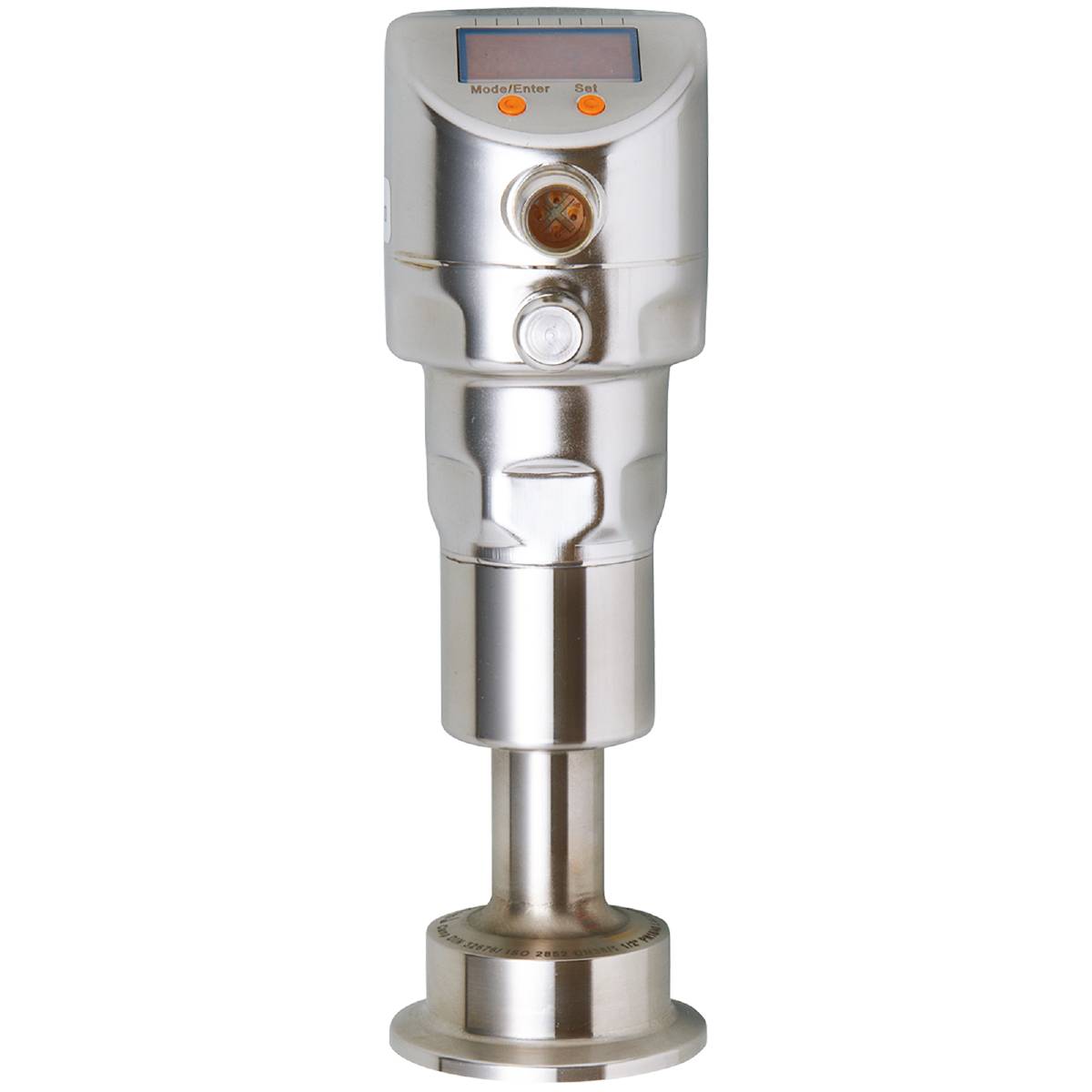

Name: ifm Electronic Sensor de presión 1 UD(S). PI2203 -0.1 MPa hasta 2.5 MPa M12 1 contacto NC, 1 contacto NA, Analógico (Ø)
Brand: ifm Electronic
SKU: 3321844
Availability: InStock

ifm Electronic Sensor de presión 1 UD(S). PI2203 -0.1 MPa hasta 2.5 MPa M12 1 contacto NC, 1 contacto NA, Analógico (Ø) -0

Similar a la imagen

Tipo de embalaje

Piece

Tipo de producto

Sensor de presión

conexión

M12

ejecución

Presión relativa

Rango de medición (presión) (máx.)

2.5 MPa

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 13/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (1306,72 € / Unidad)

1306,72 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PI2203

Para uso en entornos de alta temperatura en la industria alimentaria y de bebidas.
Carcasa robusta de acero inoxidable con diseño higiénico y de montaje empotrado.
Con tecnología de conexión de dos y tres hilos
Reducción del esfuerzo de cableado al funcionar como un bucle de corriente de dos hilos.
Transmisor de presión de abrazadera integrado con diafragma de acero inoxidable
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Corriente de salida analógica [mA]: 4...20, invertible; (escalable)
Punto final analógico [barra]: 5.24...25
Punto final analógico [MPa]: 0,524...2,5
Punto final analógico [psi]: 76,2...362,7
Punto de partida analógico [barra]: -1...18,74
Punto de partida analógico [MPa]: -0,1...1,874
Punto de partida analógico [psi]: -14,4...271,8
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: LED verde; Estado de conmutación: LED amarillo; Visualización de funciones: pantalla alfanumérica de 4 dígitos; Valores medidos: pantalla alfanumérica de 4 dígitos
Unidad de visualización: bar; psi; MPa; % del rango
Resistencia a la compresión [MPa]: 8
Resistencia a la compresión [psi]: 1160
En pasos de [MPa]: 0,002
Revisión de IO-Link: 1.0
Desviación de la curva característica:< ± 0,2; (Reducción 1:1, linealidad, incluyendo histéresis y repetibilidad, ajuste del punto límite según DIN EN IEC 62828-1)
Rango porcentual de desviación de linealidad:< ± 0,15; (Reducir 1:1)
Rango de medición [MPa]: -0,1...2,5
Mín. Presión de rotura [MPa]: 15
Punto de inversión rP [MPa]: -0,1...2,496
Punto de conmutación SP [MPa]: -0,096...2,5
Rango de precisión del punto de conmutación:< ± 0,2; (Reducir 1:1)
Estándar SDCI: Especificación de comunicación IO-Link, versión 1.0, enero de 2009, carpeta n.° 10.002
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...80
Temperatura ambiente -2 [°C]: -25...65
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
Aplicación: Montaje empotrado para la industria alimentaria y de bebidas.
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación - 2 hilos [s]: 1
Tiempo de retardo de preparación - 3 hilos [s]: 0,5
Característica especial: Contactos chapados en oro
Tensión de funcionamiento - 2 hilos [V]: 20...32 V CC
Tensión de funcionamiento - 3 hilos [V]: 18...32 DC
Atenuación de salida analógica dAA [s]: 0,01...99,99
Valor del proceso de amortiguación dAP [s]: 0...30
Capacidad de conducción de corriente continua de la salida de conmutación CC - 3 hilos [mA]: 250
Tipo de presión: Presión relativa; Vacío
Resistencia a la compresión [bar]: 80
Versión eléctrica: PNP/NPN
Fluido de llenado para la transmisión de presión: NEOBEE (apto para uso alimentario, conforme a la FDA).
Número total de salidas: 2
Peso [g]: 1066.300
Desviación de histéresis:< ± 0,15; (Reducir 1:1)
En incrementos de [barra]: 0,02
En incrementos de [psi]: 0,3
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -25...100
Estabilidad a largo plazo:< ± 0,1; (Reducción de categoría 1:1; por año)
Carga máxima - 2 conductores [Ω]: 300
Máx. Carga - 3_hilos [Ω]: (Ub - 10 V) / 20 mA
máximo. Caída de tensión en la salida de conmutación CC - 3 hilos [V]: 2
Medios: Medios pastosos y sólidos; medios líquidos y gaseosos.
Temperatura media [°C]: -20...200
Diámetro de la membrana [mm]: 34
Rango de medición [bar]: -1...25
Rango de medición [psi]: -14,4...362,7
Mín. Tiempo de respuesta de la salida de conmutación dAP - 3 hilos [ms]: 3
Mín. Presión de rotura [bar]: 150
Mín. Presión de rotura [psi]: 2175
Mín. Ciclos de impresión: 10 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
Tiempo mínimo de ciclo del proceso [ms]: 2,3
MTTF: 142
Propiedades superficiales Ra/Rz de las superficies en contacto con el medio:< 0,38 / -
Perfil: sin perfil
Conexión de proceso: Abrazadera DN40 (1,5") DIN 32676 (ISO 2852)
Datos de proceso analógico: 1
Procesar datos en formato binario: 2
Punto de reinicio rP [barra]: -1...24.96
Punto de inversión rP [psi]: -14,4...362,1
Frecuencia de conmutación CC - 3 hilos [Hz]: 125
Punto de conmutación SP [barra]: -0,96...25
Punto de conmutación SP [psi]: -13,8...362,7
Clase de protección: IP 67; IP 68; IP 69K
Clase de protección III
Modo SIO: sí
Tiempo de respuesta escalón de salida analógica - 2 hilos [ms]: 45
Tiempo de respuesta escalón de salida analógica - 3 hilos [ms]: 7
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente - 2 hilos [mA]: 3,6...21
Consumo de corriente - 3 hilos [mA]:< 45
Coeficiente de temperatura en el punto cero:< ± 0,2; (0...200 °C)
Rango del coeficiente de temperatura:< ± 0,15; (0...200 °C)
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: 1.4435 (acero inoxidable / 316L)

Tipo de embalaje: Piece

Tipo de producto: Sensor de presión

tipo: PI2203

conexión: M12

ejecución: Presión relativa

Tiempo de reacción: 3 ms

salidas: PNP
NPN

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

las interfaces: IO-Link

Rango de medición (presión) (mín.): -0.1 MPa

Rango de medición (presión) (máx.): 2.5 MPa

Alcance de medición (presión): -0.1 MPa hasta 2.5 MPa

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

tipo de contacto: 1 contacto NC
1 contacto NA
Analógico

Presión de estallido: 150 bar

Conector del tubo: DN 40

min temperatura.: -25 °C

Máx. Temperatura: 80 °C

diámetro: 34 mm

Dimen.: (Ø) 34 mm

Peso: 1066.300 g

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Sí
