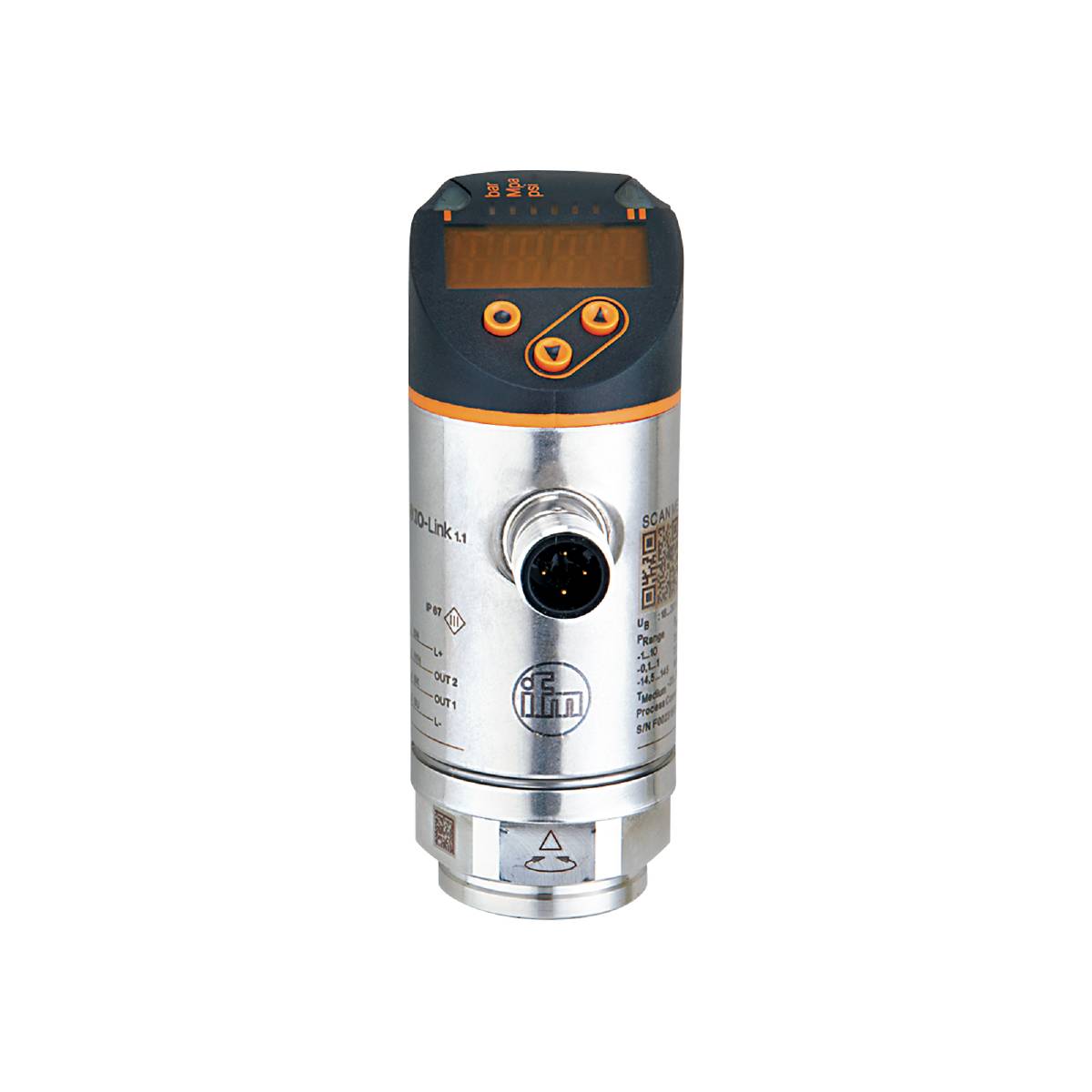

Name: ifm Electronic Sensor de presión 1 UD(S). PN3094 -0.1 MPa hasta 1 MPa M12 1 contacto NC, 1 contacto NA, Analógico
Brand: ifm Electronic
SKU: 3321293
Availability: InStock

ifm Electronic Sensor de presión 1 UD(S). PN3094 -0.1 MPa hasta 1 MPa M12 1 contacto NC, 1 contacto NA, Analógico-0

Similar a la imagen

Tipo de producto

Sensor de presión

conexión

M12

ejecución

Sobrepresión

Rango de medición (presión) (máx.)

1 MPa

Tensión de servicio máx.

30 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (629,41 € / Unidad)

629,41 €

más el IVA aplicable

Envío gratuito

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PN3094

Salida de conmutación programable con IO-Link y salida analógica
Indicador alterno rojo-verde para la clara señalización de las zonas en buen estado.
Alineación óptima mediante la capacidad de rotación de la conexión del proceso.
Estabilidad a largo plazo gracias a su alta resistencia a la sobrecarga.
Diseño robusto para su uso en entornos industriales exigentes.
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Tensión de salida analógica [V]: 0...10; (0 bar = 0 ; 10 bar = 10 )
Corriente de salida analógica [mA]: 4...20; (0 bar = 4 ; 10 bar = 20 )
Tiempo de respuesta [ms]:< 3
Número de salidas analógicas: 1
Número de salidas digitales: 1
Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 3 x LED, verde (bar, psi, MPa); Estado de conmutación: 1 x LED, amarillo; Valores medidos: pantalla alfanumérica, rojo/verde, 4 dígitos
Resistencia a la compresión [MPa]: 7,5
Resistencia a la compresión [psi]: 1087
En pasos de - Ajuste de fábrica / CMPT = 2 [MPa]: 0,005
En pasos de - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,001
Revisión de IO-Link: 1.1
Desviación de la curva característica:< ± 0,25 (BFSL) /< ± 0,5 (LS); (BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño); LS = ajuste de punto límite)
Rango de medición [MPa]: -0,1...1
Elemento de medición: celda de medición de presión cerámica-capacitiva
Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [MPa]: 0,005
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,005
Mín. Presión de rotura [MPa]: 15
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [MPa]: -0,095...0,995
Punto de inversión rP - Estado_B Alta resolución / CMPT = 3 [MPa]: -0,097...0,995
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [MPa]: -0,09...1
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [MPa]: -0,092...1
Rango de precisión del punto de conmutación:< ± 0,5
Norma SDCI: IEC 61131-9
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...80
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K)
Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]:< 0,3
Característica especial: Chapado en oro Contactos
Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
Atenuación de salida analógica dAA [s]: 0...4
Valor del proceso de amortiguación dAP [s]: 0...4
Corriente nominal continua de la salida de conmutación CC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
Elemento de aceleración presente: no (se puede instalar posteriormente)
Tipo de presión: Presión relativa; Vacío
Resistencia a la compresión [bar]: 75
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
Tiempo de retardo ajustable dS, dr [s]: 0...50
Versión eléctrica: PNP
Número total de salidas: 2
Peso [g]: 235.500
Desviación por histéresis:< ± 0,25
En pasos de - Configuración de fábrica / CMPT = 2 [bar]: 0,05
En pasos de - Configuración de fábrica / CMPT = 2 [psi]: 0,5
En pasos de - Estado_B Alta resolución / CMPT = 3 [barra]: 0,01
En pasos de - Estado_B Alta resolución / CMPT = 3 [psi]: 0.1
Funciones IO-Link (acíclicas) - Configuración de fábrica / CMPT = 2: Marcado específico de la aplicación
Funciones IO-Link (acíclicas) - Estado_B Alta resolución / CMPT = 3: Marcado específico de la aplicación
Presión de resolución IO-Link - Configuración de fábrica / CMPT = 2 [bar]: 0,01
Presión de resolución de IO-Link - Estado_B Alta resolución / CMPT = 3 [bar]: 0,005
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...100
Estabilidad a largo plazo:< ± 0,05; (por 6 meses)
Tiempo máximo de subida de la salida analógica [ms]: 3
Máx. Carga [Ω]: 500
máximo. Caída de tensión en la salida de conmutación CC [V]: 2,5
Medios: Medios líquidos y gaseosos
Temperatura media [°C]: -25...80
Rango de medición [bar]: -1...10
Rango de medición [psi]: -14,5...145
Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [bar]: 0,5
Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [psi]: 1
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [barra]: 0,5
Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [psi]: 0,8
Mín. Presión de rotura [bar]: 150
Mín. Presión de rotura [psi]: 2175
Mín. Ciclos de impresión: 100 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
Resistencia de carga mínima [Ω]: 2000
Mín. Tiempo de ciclo del proceso - Configuración de fábrica / CMPT = 2 [ms]: 2,3
Mín. Tiempo de ciclo del proceso - Estado_B Alta resolución / CMPT = 3 [ms]: 3
MTTF: 226
Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Retardo de conmutación/reinicio; Amortiguación; Unidad de visualización; Salida de corriente/tensión
Perfil - Configuración de fábrica / CMPT = 2: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
Perfil - Estado_B Alta resolución / CMPT = 3: Sensor inteligente ED2: Sensor de medición digital (0x000A), identificación y diagnóstico (0x4000)
Conexión de proceso: Conexión roscada G 1/4 rosca interna M6 I
Datos de proceso analógico: 1
Procesar datos en formato binario: 1
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [bar]: -0,95...9,95
Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [psi]: -14...144,5
Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [barra]: -0,97...9,95
Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [psi]: -14...144.3
Frecuencia de conmutación CC [Hz]:< 170
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [bar]: -0,9...10
Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [psi]: -13,5...145
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [bar]: -0,92...10
Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [psi]: -13.3...145
Clase de protección: IP 65; IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 35
Coeficiente de temperatura en el punto cero:< ± 0,2; (-25...80 °C)
Rango del coeficiente de temperatura:< ± 0,2; (-25...80 °C)
Resistente a sobrecargas: sí
Resistencia al vacío [mbar]: -1000
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); Al2O3 (cerámica); FKM

Tipo de producto: Sensor de presión

tipo: PN3094

conexión: M12

ejecución: Sobrepresión

salidas: PNP

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

las interfaces: IO-Link

Rango de medición (presión) (mín.): -0.1 MPa

Rango de medición (presión) (máx.): 1 MPa

Alcance de medición (presión): -0.1 MPa hasta 1 MPa

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 18 - 30 V/DC

tipo de contacto: 1 contacto NC
1 contacto NA
Analógico

: IP65

min temperatura.: -25 °C

Máx. Temperatura: 80 °C

Peso: 0.2280 kg

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Sí
