Similar a la imagen

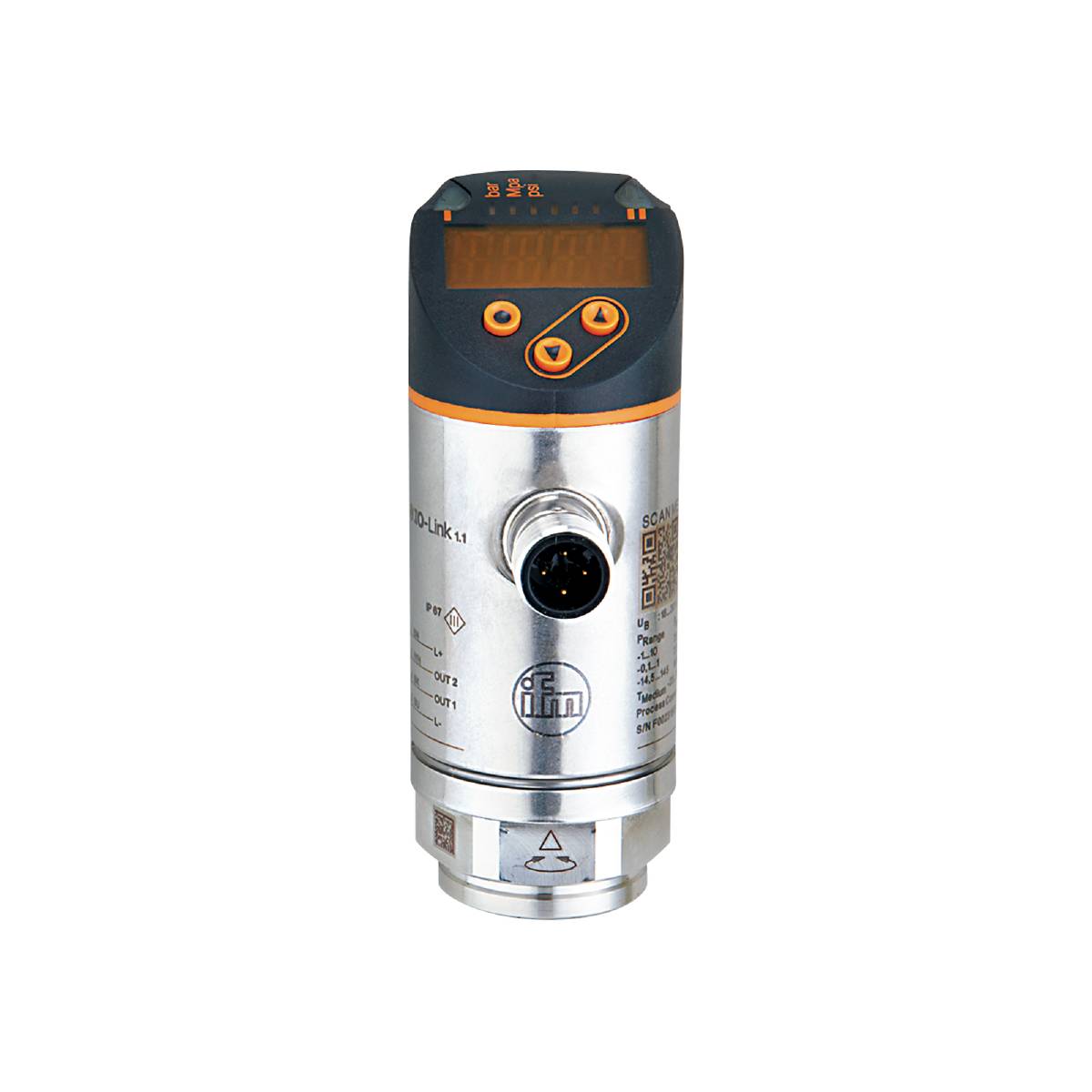

ifm Electronic Sensor de presión 1 UD(S). PN7094 -0.1 MPa hasta 1 MPa M12 1 contacto NC, 1 contacto NA
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Sobrepresión
Rango de medición (presión) (máx.)
1 MPa
Tensión de servicio máx.
30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
550,42 €
3
2% = 40,29 €
536,99 €
5
3% = 93,85 €
531,65 €
10
4% = 223,40 €
528,08 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (550,42 € / Unidad)
550,42 €
más el IVA aplicable
& Envío gratuito
Solo quedan 5 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Interruptor de presión electrónico ifm PN7094
- Dos salidas de conmutación, una de las cuales dispone de una interfaz de comunicación IO-Link.
- Indicador alterno rojo-verde para la clara señalización de las zonas en buen estado.
- Alineación óptima mediante la capacidad de rotación de la conexión del proceso.
- Estabilidad a largo plazo gracias a su alta resistencia a la sobrecarga.
- Diseño robusto para su uso en entornos industriales exigentes.
- Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.
Especificaciones técnicas
- Tiempo de respuesta [ms]:< 3
- Número de salidas digitales: 2
- Número de entradas y salidas: Número de salidas digitales: 2
- Pantalla: Unidad de visualización: 3 x LED, verde (bar, psi, MPa); Estado de conmutación: 2 x LED, amarillo; Valores medidos: pantalla alfanumérica, rojo/verde, 4 dígitos
- Resistencia a la compresión [MPa]: 7,5
- Resistencia a la compresión [psi]: 1087
- En pasos de - Ajuste de fábrica / CMPT = 2 [MPa]: 0,005
- En pasos de - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,001
- Revisión de IO-Link: 1.1
- Desviación de la curva característica:< ± 0,25 (BFSL) /< ± 0,5 (LS); (BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño); LS = ajuste de punto límite)
- Rango de medición [MPa]: -0,1...1
- Elemento de medición: celda de medición de presión cerámica-capacitiva
- Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [MPa]: 0,005
- Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,005
- Mín. Presión de rotura [MPa]: 15
- Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [MPa]: -0,095...0,995
- Punto de inversión rP - Estado_B Alta resolución / CMPT = 3 [MPa]: -0,097...0,995
- Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [MPa]: -0,09...1
- Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [MPa]: -0,092...1
- Rango de precisión del punto de conmutación:< ± 0,5
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...80
- Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K)
- Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
- Aplicación: para uso industrial
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; IO-Link; (configurable)
- Clase de puerto maestro requerida: A; (si el PIN 2 no está conectado: B)
- Tiempo de retardo de preparación [s]:< 0,3
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
- Corriente nominal continua de la salida de conmutación CC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Tipo de presión: Presión relativa; Vacío
- Resistencia a la compresión [bar]: 75
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Tiempo de retardo ajustable dS, dr [s]: 0...50
- Versión eléctrica: PNP/NPN
- Número total de salidas: 2
- Peso [g]: 241.700
- Desviación de histéresis:< ± 0,25
- En pasos de - Configuración de fábrica / CMPT = 2 [bar]: 0,05
- En pasos de - Configuración de fábrica / CMPT = 2 [psi]: 0,5
- En pasos de - Estado_B Alta resolución / CMPT = 3 [barra]: 0,01
- En pasos de - Estado_B Alta resolución / CMPT = 3 [psi]: 0.1
- Funciones IO-Link (acíclicas) - Configuración de fábrica / CMPT = 2: Marcado específico de la aplicación
- Funciones IO-Link (acíclicas) - Estado_B Alta resolución / CMPT = 3: Marcado específico de la aplicación
- Presión de resolución IO-Link - Configuración de fábrica / CMPT = 2 [bar]: 0,01
- Presión de resolución de IO-Link - Estado_B Alta resolución / CMPT = 3 [bar]: 0,005
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ± 0,05; (por 6 meses)
- Caída de tensión máxima en la salida de conmutación CC [V]: 2,5
- Medios: Medios líquidos y gaseosos
- Temperatura media [°C]: -25...80
- Rango de medición [bar]: -1...10
- Rango de medición [psi]: -14,5...145
- Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [bar]: 0,05
- Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [psi]: 1
- Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [barra]: 0,05
- Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [psi]: 0,8
- Mín. Presión de rotura [bar]: 150
- Mín. Presión de rotura [psi]: 2175
- Mín. Ciclos de impresión: 100 millones
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso - Configuración de fábrica / CMPT = 2 [ms]: 2,3
- Mín. Tiempo de ciclo del proceso - Estado_B Alta resolución / CMPT = 3 [ms]: 3
- MTTF: 260
- Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Lógica de conmutación; Retardo de cambio/reducción de marcha; amortiguación; unidad de visualización
- Perfil - Configuración de fábrica / CMPT = 2: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
- Perfil - Estado_B Alta resolución / CMPT = 3: Sensor inteligente ED2: Sensor de medición digital (0x000A), identificación y diagnóstico (0x4000)
- Conexión de proceso: Conexión roscada G 1/4 rosca interna
- Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [bar]: -0,95...9,95
- Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [psi]: -14...144,5
- Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [barra]: -0,97...9,95
- Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [psi]: -14...144.3
- Frecuencia de conmutación CC [Hz]:< 170
- Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [bar]: -0,9...10
- Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [psi]: -13,5...145
- Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [bar]: -0,92...10
- Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [psi]: -13.3...145
- Clase de protección: IP 65; IP 67
- Clase de protección III
- Modo SIO: sí
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 35
- Coeficiente de temperatura en el punto cero:< ± 0,2; (0...80 °C)
- Rango del coeficiente de temperatura:< ± 0,2; (0...80 °C)
- Resistente a sobrecargas: sí
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Sistema de vigilancia integrado: sí
- Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); cerámica; FKM
- Tipo de producto
Sensor de presión
- tipo
PN7094
- conexión
M12
- ejecución
Sobrepresión
- salidas
PNP
NPN
- las interfaces
IO-Link
- Rango de medición (presión) (mín.)
-0.1 MPa
- Rango de medición (presión) (máx.)
1 MPa
- Alcance de medición (presión)
-0.1 MPa hasta 1 MPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
IP65
- Conector del tubo
G1/4 IG
- min temperatura.
-25 °C
- Máx. Temperatura
80 °C
- Peso
0.2300 kg
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321123 ifm Electronic Sensor de presión 1 UD(S). PN7094 -0.1 MPa hasta 1 MPa M12 1 contacto NC, 1 contacto NA
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321123 ifm Electronic Sensor de presión 1 UD(S). PN7094 -0.1 MPa hasta 1 MPa M12 1 contacto NC, 1 contacto NA
Descripción
Interruptor de presión electrónico ifm PN7094
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
