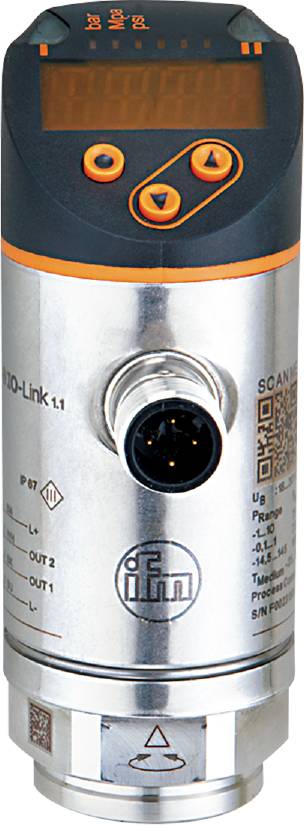

ifm Electronic Sensor de presión 1 UD(S). PN7092 0 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA

ifm Electronic Sensor de presión 1 UD(S). PN7092 0 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA-0
Similar a la imagen
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Sobrepresión
Rango de medición (presión) (máx.)
10 MPa
Tensión de servicio máx.
30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Vie. 30/10
4 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
550,42 €
3
2% = 40,29 €
536,99 €
5
3% = 93,85 €
531,65 €
10
4% = 223,40 €
528,08 €
Los descuentos por cantidad varían según el vendedor
Número
Total (550,42 € / Unidad)
550,42 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 4 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Interruptor de presión electrónico ifm PN7092

  • Dos salidas de conmutación, una de las cuales dispone de una interfaz de comunicación IO-Link.
  • Indicador alterno rojo-verde para la clara señalización de las zonas en buen estado.
  • Alineación óptima mediante la capacidad de rotación de la conexión del proceso.
  • Estabilidad a largo plazo gracias a su alta resistencia a la sobrecarga.
  • Diseño robusto para su uso en entornos industriales exigentes.
  • Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

  • Tiempo de respuesta [ms]:< 3
  • Número de salidas digitales: 2
  • Número de entradas y salidas: Número de salidas digitales: 2
  • Pantalla: Unidad de visualización: 3 x LED, verde (bar, psi, MPa); Estado de conmutación: 2 x LED, amarillo; Valores medidos: pantalla alfanumérica, rojo/verde, 4 dígitos
  • Resistencia a la compresión [MPa]: 30
  • Resistencia a la compresión [psi]: 4350
  • En pasos de - Ajuste de fábrica / CMPT = 2 [MPa]: 0,05
  • En pasos de - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,01
  • Revisión de IO-Link: 1.1
  • Desviación de la curva característica:< ± 0,25 (BFSL) /< ± 0,5 (LS); (BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño); LS = ajuste de punto límite)
  • Rango de medición [MPa]: 0...10
  • Elemento de medición: celda de medición de presión cerámica-capacitiva
  • Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [MPa]: 0,05
  • Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,05
  • Mín. Presión de rotura [MPa]: 65
  • Punto de retorno rP - Ajuste de fábrica / CMPT = 2 [MPa]: 0,05...9,95
  • Punto de conmutación rP - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,03...9,95
  • Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [MPa]: 0,1...10
  • Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [MPa]: 0,08...10
  • Rango de precisión del punto de conmutación:< ± 0,5
  • Norma SDCI: IEC 61131-9
  • Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
  • Temperatura ambiente-1 [°C]: -25...80
  • Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K)
  • Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
  • Aplicación: para uso industrial
  • Diseño de protección contra cortocircuitos: pulsado
  • Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
  • Señal de salida: Señal de conmutación; IO-Link; (configurable)
  • Apto condicionalmente para: Uso en medios gaseosos a presiones> 25 bares solo bajo petición
  • Clase de puerto maestro requerida: A; (si el PIN 2 no está conectado: B)
  • Tiempo de retardo de preparación [s]:< 0,3
  • Característica especial: Contactos chapados en oro
  • Tensión de funcionamiento [V]: 18...30 CC; (según SEL/PEL)
  • Corriente nominal continua de la salida de conmutación CC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
  • Elemento de aceleración presente: no (se puede instalar posteriormente)
  • Tipo de presión: Presión relativa
  • Resistencia a la compresión [bar]: 300
  • Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
  • Tiempo de retardo ajustable dS, dr [s]: 0...50
  • Versión eléctrica: PNP/NPN
  • Número total de salidas: 2
  • Peso [g]: 272.000
  • Desviación de histéresis:< ± 0,25
  • En pasos de - Configuración de fábrica / CMPT = 2 [bar]: 0,5
  • En pasos de - Configuración de fábrica / CMPT = 2 [psi]: 5
  • En pasos de - Estado_B Alta resolución / CMPT = 3 [barra]: 0,1
  • En pasos de - Estado_B Alta resolución / CMPT = 3 [psi]: 1
  • Funciones IO-Link (acíclicas) - Configuración de fábrica / CMPT = 2: Marcado específico de la aplicación
  • Funciones IO-Link (acíclicas) - Estado_B Alta resolución / CMPT = 3: Marcado específico de la aplicación
  • Presión de resolución IO-Link - Configuración de fábrica / CMPT = 2 [bar]: 0,1
  • Presión de resolución de IO-Link - Estado_B Alta resolución / CMPT = 3 [bar]: 0,05
  • Interfaz de comunicación: IO-Link
  • Protección contra cortocircuitos: sí
  • Temperatura de almacenamiento [°C]: -40...100
  • Estabilidad a largo plazo:< ± 0,05; (por 6 meses)
  • Caída de tensión máxima en la salida de conmutación CC [V]: 2,5
  • Medio: Medio líquido
  • Temperatura media [°C]: -25...80
  • Rango de medición [barra]: 0...100
  • Rango de medición [psi]: 0...1450
  • Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [bar]: 0,5
  • Mín. Distancia entre SP y rP - Ajuste de fábrica / CMPT = 2 [psi]: 10
  • Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [barra]: 0,5
  • Mín. Distancia entre SP y rP - Estado_B Alta resolución / CMPT = 3 [psi]: 8
  • Mín. Presión de rotura [bar]: 650
  • Mín. Presión de rotura [psi]: 9400
  • Mín. Ciclos de impresión: 100 millones
  • Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
  • Tiempo mínimo de ciclo del proceso - Configuración de fábrica / CMPT = 2 [ms]: 2,3
  • Mín. Tiempo de ciclo del proceso - Estado_B Alta resolución / CMPT = 3 [ms]: 3
  • MTTF: 260
  • Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Lógica de conmutación; Retardo de conmutación/reinicio; Amortiguación; Unidad de visualización
  • Perfil - Configuración de fábrica / CMPT = 2: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
  • Perfil - Estado_B Alta resolución / CMPT = 3: Sensor inteligente ED2: Sensor de medición digital (0x000A), identificación y diagnóstico (0x4000)
  • Conexión de proceso: Conexión roscada G 1/4 rosca interna
  • Datos de proceso analógico: 1
  • Procesar datos en formato binario: 2
  • Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [bar]: 0,5...99,5
  • Punto de reinicio rP - Configuración de fábrica / CMPT = 2 [psi]: 5...1445
  • Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [barra]: 0,3...99,5
  • Punto de reinicio rP - Estado_B Alta resolución / CMPT = 3 [psi]: 5...1443
  • Frecuencia de conmutación CC [Hz]:< 170
  • Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [bar]: 1...100
  • Punto de conmutación SP - Ajuste de fábrica / CMPT = 2 [psi]: 10...1450
  • Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [bar]: 0,8...100
  • Punto de conmutación SP - Estado_B Alta resolución / CMPT = 3 [psi]: 12...1450
  • Clase de protección: IP 65; IP 67
  • Clase de protección III
  • Modo SIO: sí
  • Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
  • Consumo de corriente [mA]:< 35
  • Coeficiente de temperatura en el punto cero:< ± 0,2; (-0...80 °C)
  • Rango del coeficiente de temperatura:< ± 0,2; (-0...80 °C)
  • Resistente a sobrecargas: sí
  • Resistencia al vacío [mbar]: -1000
  • Protección contra polaridad inversa: sí
  • Sistema de vigilancia integrado: sí
  • Materiales en contacto con el medio: 1.4404 (acero inoxidable / 316L); cerámica; FKM
Tipo de producto

Sensor de presión

tipo

PN7092

conexión

M12

ejecución

Sobrepresión

salidas

PNP

NPN

las interfaces

IO-Link

Rango de medición (presión) (mín.)

0 MPa

Rango de medición (presión) (máx.)

10 MPa

Alcance de medición (presión)

0 MPa hasta 10 MPa

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

18 - 30 V/DC

tipo de contacto

1 contacto NC

1 contacto NA

IP65

Conector del tubo

G1/4 IG

min temperatura.

-25 °C

Máx. Temperatura

80 °C

Peso

0.2300 kg

Conforme a la normativa RoHS

Sí

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3321121 ifm Electronic Sensor de presión 1 UD(S). PN7092 0 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3321121 ifm Electronic Sensor de presión 1 UD(S). PN7092 0 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA

Descripción

Interruptor de presión electrónico ifm PN7092

Este texto es el resultado de una traducción automática.
