Name: ifm Electronic Sensor de presión 1 UD(S). PN4229 -100 kPa hasta 100 kPa Enchufar 1 contacto NC, 1 contacto NA Piece
Brand: ifm Electronic
SKU: 3321516
Availability: BackOrder

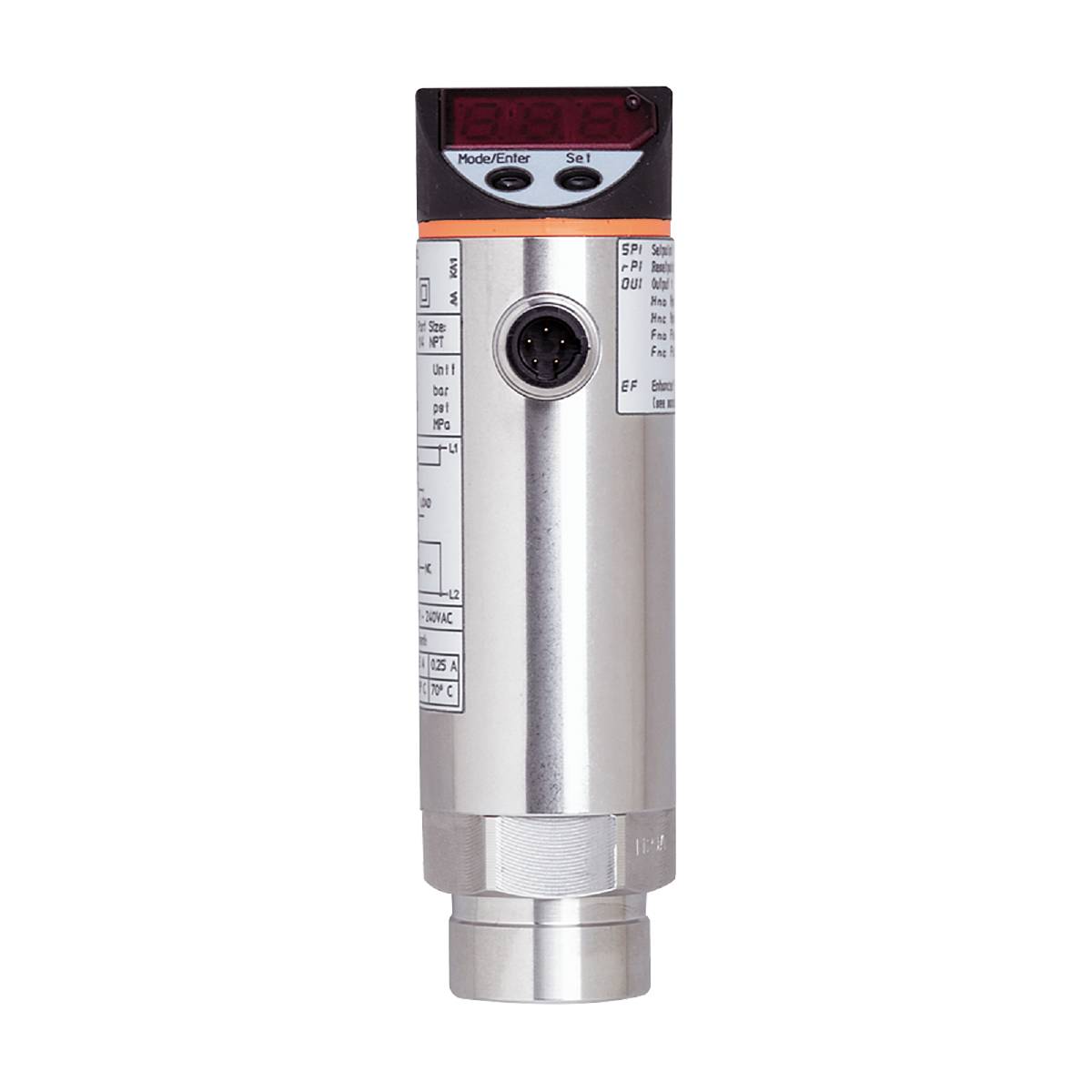

ifm Electronic Sensor de presión 1 UD(S). PN4229 -100 kPa hasta 100 kPa Enchufar 1 contacto NC, 1 contacto NA Piece-0

Similar a la imagen

Tipo de embalaje

Piece

Tipo de producto

Sensor de presión

conexión

Enchufar

ejecución

Presión relativa

Rango de medición (presión) (máx.)

100 kPa

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (869,00 € / Unidad)

869,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Interruptor de presión electrónico ifm PN4229

Salida de conmutación de triac libre de potencial para corrientes de hasta 2,5 A
Para uso en redes eléctricas de corriente alterna.
Unidades de presión seleccionables específicas de cada país
Pantalla LED de 4 dígitos de fácil lectura
Estabilidad a largo plazo gracias a su alta resistencia a la sobrecarga.

Especificaciones técnicas

Número de salidas digitales: 1
Número de entradas y salidas: Número de salidas digitales: 1
Pantalla: Estado de conmutación: LED rojo; Visualización de funciones: pantalla LED de 7 segmentos; Valores medidos: pantalla LED de 7 segmentos
Rango porcentual de desviación de linealidad:< ± 0,5
Ajuste del punto de conmutación: Botón de programación
Rango de precisión del punto de conmutación:< ± 1.0
Temperatura ambiente-1 [°C]: -25...80
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K)
Aplicación: para uso industrial
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación
Tiempo de retardo de preparación [s]: 0,2
Tensión de funcionamiento [V]: 90...250 V CA
Tolerancia de tensión de funcionamiento [%]: 5...10
Valor del proceso de amortiguación dAP [s]: 0...4
Corriente nominal continua de la salida de conmutación CA [mA]: 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Elemento de aceleración presente: no (se puede instalar posteriormente)
Tipo de presión: Presión relativa; Vacío
Resistencia a la compresión [bar]: 20
Resistencia a la compresión [inHg]: 590
Resistencia a la compresión [kPa]: 2000
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
Tiempo de retardo ajustable dS, dr [s]: 0, 0, 2, ... 10, 11, ... 50
Diseño eléctrico: Triac
Protección requerida: Fusible miniatura según IEC60127-2 Hoja 1; ≤ 5 A; de acción rápida.
Número total de salidas: 1
Peso [g]: 389.000
Desviación de histéresis:< ± 0,1
En incrementos de [barra]: 0,01
En pasos de [inHg]: 1
En pasos de [kPa]: 1
A prueba de cortocircuitos: no
Temperatura de almacenamiento [°C]: -40...100
Estabilidad a largo plazo:< ± 0,1; (por año)
Caída de tensión máxima en la salida de conmutación de CA [V]: 2
Medios: Medios líquidos y gaseosos
Temperatura media [°C]: -25...80
Rango de medición [bar]: -1...1
Rango de medición [inHg]: -30...30
Rango de medición [kPa]: -100...100
Rango de medición [mbar]: -1000...1000
Mín. Presión de rotura [bar]: 50
Mín. Presión de rotura [inHg]: 1476
Mín. Presión de rotura [kPa]: 5000
Mín. Ciclos de impresión: 100 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CORRIENTE CONTINUA)
MTTF: 224,58
Tensión nominal CA [V]:< 250
Opciones de parametrización: Histéresis/ventana; normalmente cerrado/normalmente abierto; retardo de activación/desactivación; amortiguación; ajuste del valor de visualización; pantalla giratoria/conmutable; unidad de visualización
Conexión de proceso: Conexión roscada de 1/4" NPT con rosca interna.
Punto de reinicio rP [barra]: -0,99...0,98
Punto de reinicio rP [inHg]: -30...29
Punto de inversión rP [kPa]: -99...98
Frecuencia de conmutación de CA [Hz]:< 160
Punto de conmutación SP [barra]: -0,97...1
Punto de conmutación SP [inHg]: -29...30
Punto de conmutación SP [kPa]: -97...100
Clase de protección: IP 65
Clase de protección: II
Conector: Disposición de pines: 0093 - Conector: 1 x 1/2"; Codificación: C
Consumo de corriente [mA]:< 10
Coeficiente de temperatura en el punto cero:< ± 0,2; (-25...80 °C)
Rango del coeficiente de temperatura:< ± 0,3; (-25...80 °C)
Resistente a sobrecargas: no
Protección contra polaridad inversa: no
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: 1.4305 (acero inoxidable / 303); cerámica; FKM

Tipo de embalaje: Piece

Tipo de producto: Sensor de presión

tipo: PN4229

conexión: Enchufar

ejecución: Presión relativa

Tiempo de reacción: 0.2 s

salidas: Triac

Precisión: 1.0 %

Rango de medición (presión) (mín.): -100 kPa

Rango de medición (presión) (máx.): 100 kPa

Alcance de medición (presión): -100 kPa hasta 100 kPa

Tensión de servicio mín.: 90 V/AC

Tensión de servicio máx.: 250 V/AC

Tensión de funcionamiento: 90 - 250 V/AC

Corriente de funcionamiento: 10 mA

tipo de contacto: 1 contacto NC
1 contacto NA

Presión de estallido: 5000 kPa

Conector del tubo: 1/4" NPT IG

min temperatura.: -25 °C

Máx. Temperatura: 80 °C

Peso: 389.000 g

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Sí
