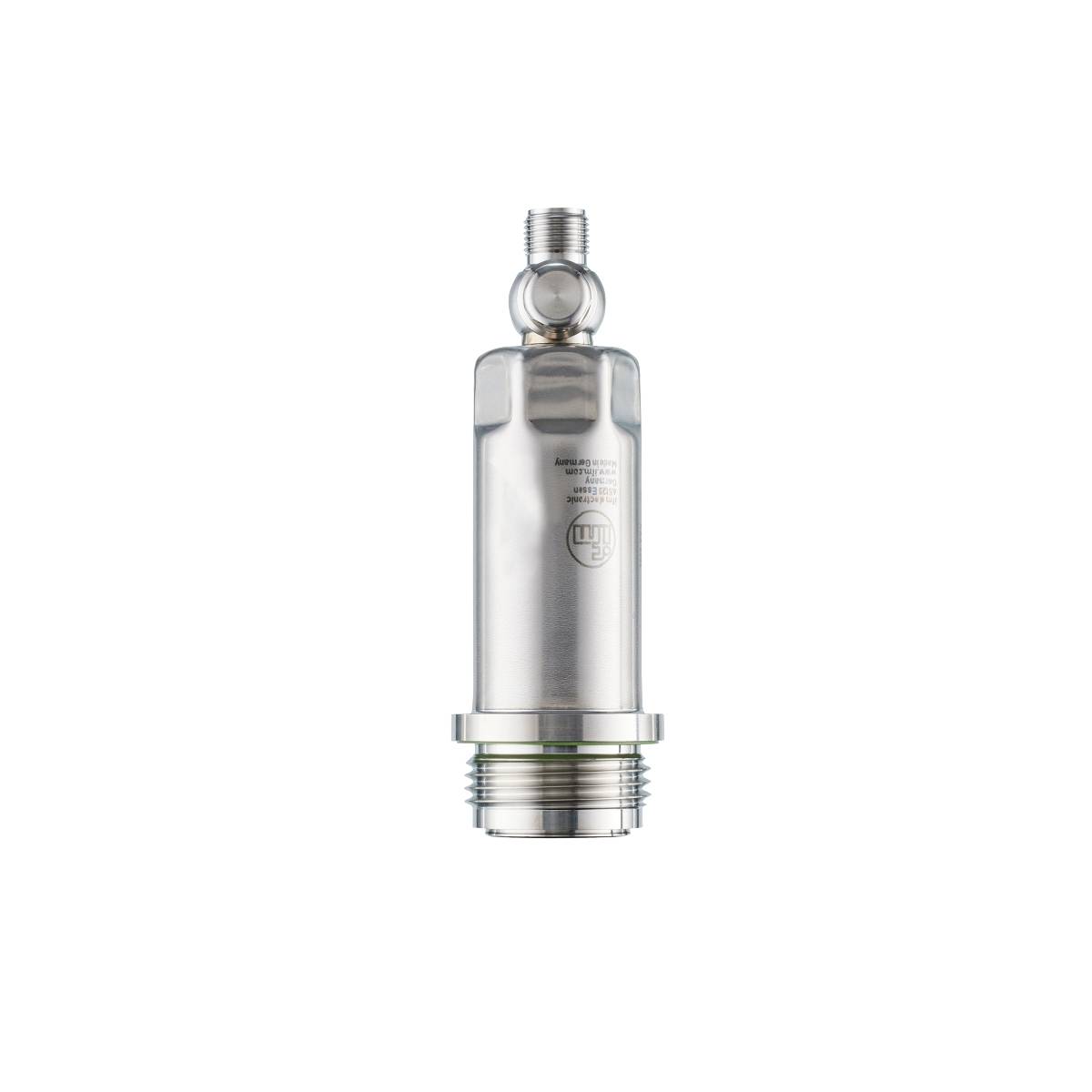

Similar a la imagen
ifm Electronic Sensor de presión 1 UD(S). PM1708 -1.25 kPa hasta 25 kPa M12 Analógico
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Presión relativa
Rango de medición (presión) (máx.)
25 kPa
Tensión de servicio máx.
30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (959,00 € / Unidad)
959,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de presión electrónico ifm PM1708
- Carcasa robusta de acero inoxidable para uso en la industria alimentaria y de bebidas.
- Diseño higiénico y empotrado
- Resistente a la limpieza a alta presión con agentes de limpieza agresivos.
- Alta resistencia a la temperatura y alto grado de protección.
- Salida analógica precisa y comunicación sencilla a través de IO-Link.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20; (escalable)
- Punto final analógico [kPa]: 3,75...25
- Punto final analógico [mbar]: 37,5...250
- Punto final analógico [psi]: 0,544...3,626
- Punto de partida analógico [kPa]: -1,25...20
- Punto de partida analógico [mbar]: -12,5...200
- Punto de partida analógico [psi]: -0,182...2,9
- Número de salidas analógicas: 1
- Número de salidas digitales: 1; (IO-Link)
- Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
- Resistencia a la compresión [psi]: 84
- Revisión de IO-Link: 1.1
- Desviación de la curva característica:< ± 0,2; (Linealidad, incluyendo histéresis y repetibilidad; ajuste del punto límite según DIN EN IEC 62828-1)
- Rango porcentual de desviación de linealidad:< ± 0,15; (Reducir 1:1)
- Elemento de medición: celda de medición de presión cerámica-capacitiva
- Principio de medición de nivel: hidrostático
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...80
- Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
- Par de apriete [Nm]: 35
- Aplicación: Montaje empotrado para la industria alimentaria y de bebidas.
- Señal de salida: Señal analógica; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación - 2 hilos [s]: 1
- Tiempo de retardo de preparación - 3 hilos [s]: 0,5
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...30 V CC
- Atenuación de salida analógica dAA [s]: 0...4
- Tipo de presión: Presión relativa
- Resistencia a la compresión [kPa]: 600
- Resistencia a la compresión [mbar]: 6000
- Número total de salidas: 2
- Peso [g]: 273.450
- Notas sobre precisión/desviación: consulte la sección Diagramas y curvas para obtener más detalles.
- Desviación de histéresis:< ± 0,15; (Reducir 1:1)
- En incrementos de [kPa]: 0,01
- En incrementos de [mbar]: 0,1
- En incrementos de [psi]: 0,002
- Funciones IO-Link (acíclicas): Marcado específico de la aplicación; temperatura interna
- Presión de resolución de IO-Link [mbar]: 0,05
- Interfaz de comunicación: IO-Link
- A prueba de cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ± 0,1; (Reducción de categoría 1:1; por año)
- MAWP para aplicaciones según CRN [barra]: 10
- Máx. Carga [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Medios: Medios pastosos y sólidos; medios líquidos y gaseosos.
- Temperatura media [°C]: -25...150
- Rango de medición [barra]: -0,0125...0,25
- Rango de medición [kPa]: -1,25...25
- Rango de medición [mbar]: -12,5...250
- Rango de medición [psi]: -0,182...3,626
- Mín. Presión de rotura [kPa]: 3000
- Mín. Presión de rotura [mbar]: 30000
- Mín. Presión de rotura [psi]: 435
- Mín. Ciclos de impresión: 100 millones
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso [ms]: 3,2
- MTTF: 323
- Perfiles: Sensor de medición digital (0x000A), Identificación y diagnóstico (0x4000)
- Conexión de proceso: Conexión roscada G 1 rosca externa Aseptoflex Vario
- Datos de proceso analógico: 3
- Procesar datos en formato binario: 0
- Clase de protección: IP 67; IP 68; IP 69K
- Clase de protección III
- Modo SIO: no
- Tiempo de respuesta escalón de salida analógica - 2 hilos [ms]: 30
- Tiempo de respuesta escalón de salida analógica - 3 hilos [ms]: 7
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente - 2 hilos [mA]: 3,5...21,5
- Consumo de corriente - 3 hilos [mA]:< 45
- Control de temperatura: no
- Espacio muerto libre: sí
- Resistente a sobrecargas: sí
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Sistema de vigilancia integrado: sí
- Materiales en contacto con el medio: Cerámica (99,9% Al2O3); 1.4435 (acero inoxidable / 316L); Acabado superficial: Ra< 0,4 / Rz 4; PTFE
- Tipo de producto
Sensor de presión
- tipo
PM1708
- conexión
M12
- ejecución
Presión relativa
- Tiempo de reacción
30 ms
- salidas
Corriente analógica
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- las interfaces
IO-Link
- Precisión
0.2 %
- Rango de medición (presión) (mín.)
-1.25 kPa
- Rango de medición (presión) (máx.)
25 kPa
- Alcance de medición (presión)
-1.25 kPa hasta 25 kPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- tipo de contacto
Analógico
- Presión de estallido
3000 kPa
- min temperatura.
-25 °C
- Máx. Temperatura
80 °C
- Peso
273.450 g
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321545 ifm Electronic Sensor de presión 1 UD(S). PM1708 -1.25 kPa hasta 25 kPa M12 Analógico
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321545 ifm Electronic Sensor de presión 1 UD(S). PM1708 -1.25 kPa hasta 25 kPa M12 Analógico
Descripción
Sensor de presión electrónico ifm PM1708
