Similar a la imagen

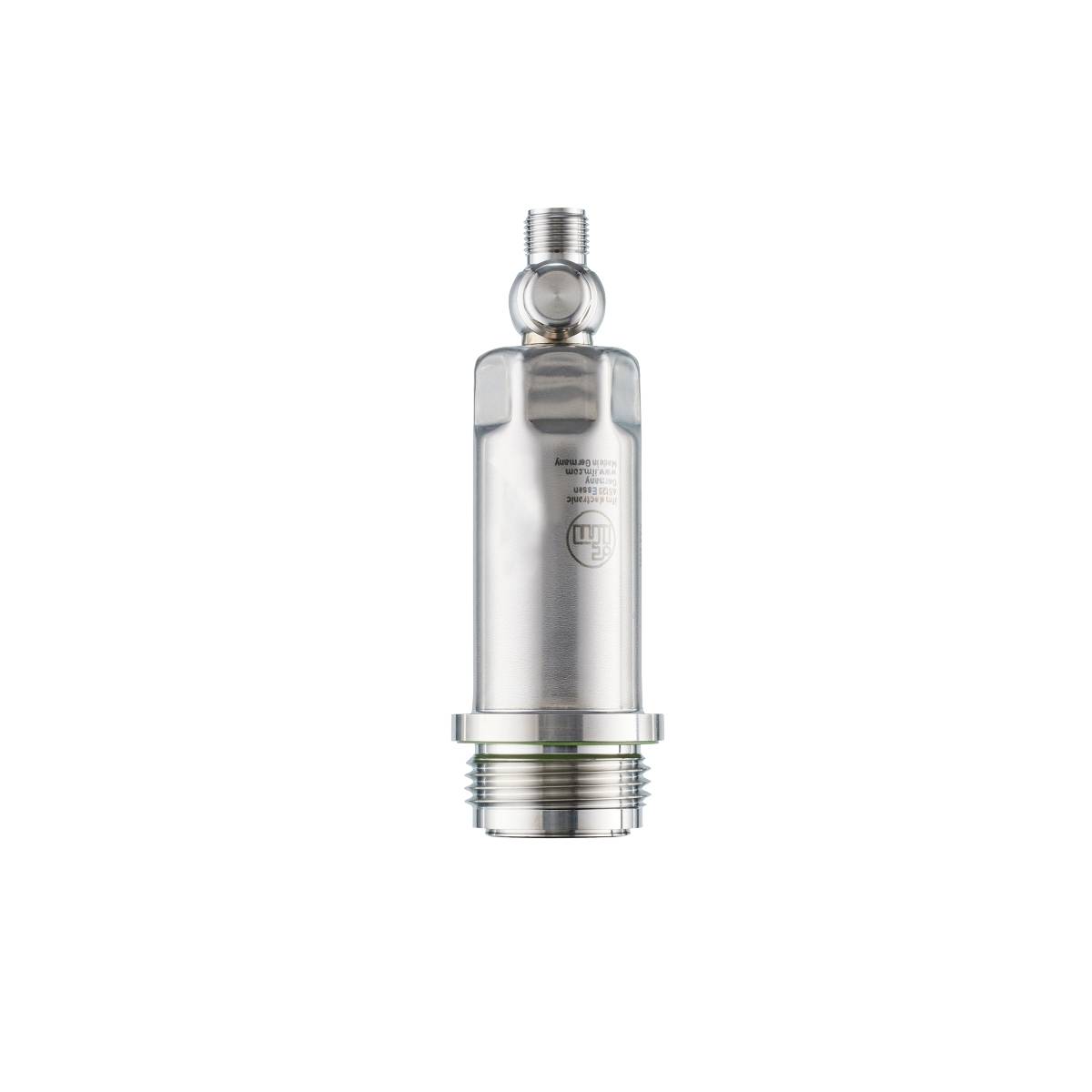

ifm Electronic Sensor de presión 1 UD(S). PM1703 -0.1 MPa hasta 2.5 MPa M12 Analógico Piece
Tipo de embalaje
Piece
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Presión relativa
Rango de medición (presión) (máx.)
2.5 MPa
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (935,00 € / Unidad)
935,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de presión electrónico ifm PM1703
- Carcasa robusta de acero inoxidable para uso en la industria alimentaria y de bebidas.
- Diseño higiénico y empotrado
- Resistente a la limpieza a alta presión con agentes de limpieza agresivos.
- Alta resistencia a la temperatura y alto grado de protección.
- Salida analógica precisa y comunicación sencilla a través de IO-Link.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20; (escalable)
- Punto final analógico [barra]: 4...25
- Punto final analógico [MPa]: 0,4...2,5
- Punto final analógico [psi]: 58...362,6
- Punto de partida analógico [barra]: -1...20
- Punto de partida analógico [MPa]: -0,1...2
- Punto de partida analógico [psi]: -14,6...290
- Número de salidas analógicas: 1
- Número de salidas digitales: 1; (IO-Link)
- Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
- Resistencia a la compresión [MPa]: 10
- Resistencia a la compresión [psi]: 1450
- En pasos de [MPa]: 0,001
- Revisión de IO-Link: 1.1
- Desviación de la curva característica:< ± 0,2; (Linealidad, incluyendo histéresis y repetibilidad; ajuste del punto límite según DIN EN IEC 62828-1)
- Rango porcentual de desviación de linealidad:< ± 0,15; (Reducir 1:1)
- Rango de medición [MPa]: -0,1...2,5
- Elemento de medición: celda de medición de presión cerámica-capacitiva
- Mín. Presión de rotura [MPa]: 35
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...80
- Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
- Par de apriete [Nm]: 35
- Aplicación: Montaje empotrado para la industria alimentaria y de bebidas.
- Señal de salida: Señal analógica; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación - 2 hilos [s]: 1
- Tiempo de retardo de preparación - 3 hilos [s]: 0,5
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...30 V CC
- Atenuación de salida analógica dAA [s]: 0...4
- Tipo de presión: Presión relativa; Vacío
- Resistencia a la compresión [bar]: 100
- Número total de salidas: 2
- Peso [g]: 307.600
- Notas sobre precisión/desviación: consulte la sección Diagramas y curvas para obtener más detalles.
- Desviación por histéresis:< ± 0,15; (Reducir 1:1)
- En incrementos de [barra]: 0,01
- En incrementos de [psi]: 0,2
- Funciones IO-Link (acíclicas): Marcado específico de la aplicación; temperatura interna
- Presión de resolución de IO-Link [bar]: 0,005
- Interfaz de comunicación: IO-Link
- A prueba de cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ± 0,1; (Reducción de categoría 1:1; por año)
- MAWP para aplicaciones según CRN [barra]: 60
- Máx. Carga [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)
- Medios: Medios pastosos y sólidos; medios líquidos y gaseosos.
- Temperatura media [°C]: -25...150
- Rango de medición [bar]: -1...25
- Rango de medición [psi]: -14,6...362,6
- Mín. Presión de rotura [bar]: 350
- Mín. Presión de rotura [psi]: 5075
- Mín. Ciclos de impresión: 100 millones
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso [ms]: 3,2
- MTTF: 323
- Perfiles: Sensor de medición digital (0x000A), Identificación y diagnóstico (0x4000)
- Conexión de proceso: Conexión roscada G 1 rosca externa Aseptoflex Vario
- Datos de proceso analógico: 3
- Procesar datos en formato binario: 0
- Clase de protección: IP 67; IP 68; IP 69K
- Clase de protección III
- Modo SIO: no
- Tiempo de respuesta escalón de salida analógica - 2 hilos [ms]: 30
- Tiempo de respuesta escalón de salida analógica - 3 hilos [ms]: 7
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente - 2 hilos [mA]: 3,5...21,5
- Consumo de corriente - 3 hilos [mA]:< 45
- Control de temperatura: no
- Espacio muerto libre: sí
- Resistente a sobrecargas: sí
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Sistema de vigilancia integrado: sí
- Materiales en contacto con el medio: Cerámica (99,9% Al2O3); 1.4435 (acero inoxidable / 316L); Acabado superficial: Ra< 0,4 / Rz 4; PTFE
- Tipo de embalaje
Piece
- Tipo de producto
Sensor de presión
- tipo
PM1703
- conexión
M12
- ejecución
Presión relativa
- Tiempo de reacción
7 ms
- salidas
Corriente analógica
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- las interfaces
IO-Link
- Resolución
0.005 bar
- Rango de medición (presión) (mín.)
-0.1 MPa
- Rango de medición (presión) (máx.)
2.5 MPa
- Alcance de medición (presión)
-0.1 MPa hasta 2.5 MPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- tipo de contacto
Analógico
- Presión de estallido
350 bar
- min temperatura.
-25 °C
- Máx. Temperatura
80 °C
- Peso
307.600 g
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3321503 ifm Electronic Sensor de presión 1 UD(S). PM1703 -0.1 MPa hasta 2.5 MPa M12 Analógico Piece
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321503 ifm Electronic Sensor de presión 1 UD(S). PM1703 -0.1 MPa hasta 2.5 MPa M12 Analógico Piece
Descripción
Sensor de presión electrónico ifm PM1703
