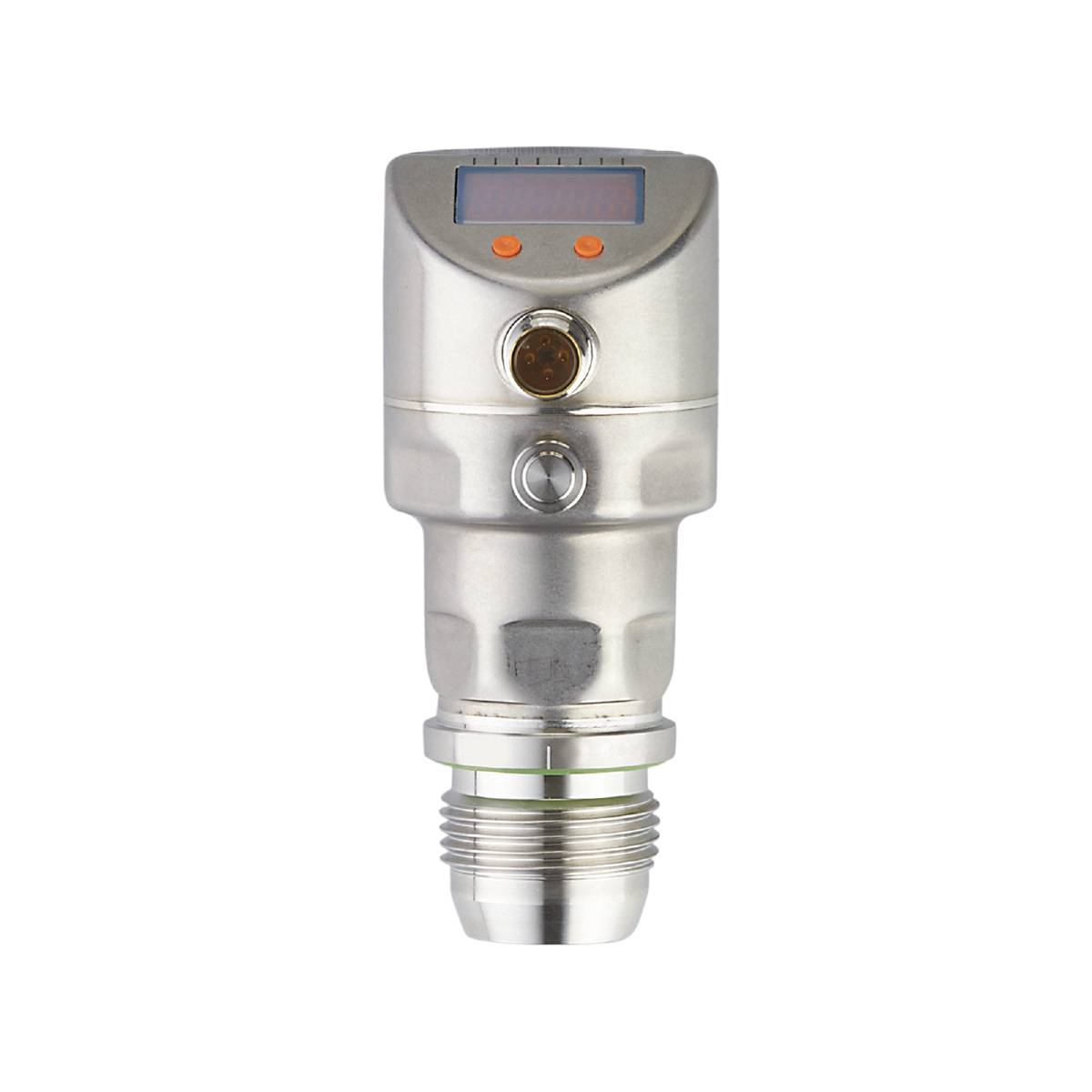

Name: ifm Electronic Sensor de presión 1 UD(S). PI2602 -0.1 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA, Analógico Singl
Brand: ifm Electronic
SKU: 3321705
Availability: BackOrder

ifm Electronic Sensor de presión 1 UD(S). PI2602 -0.1 MPa hasta 10 MPa M12 1 contacto NC, 1 contacto NA, Analógico Singl-0

Similar a la imagen

Tipo de embalaje

Single

Tipo de producto

Sensor de presión

conexión

M12

ejecución

Presión relativa

Rango de medición (presión) (máx.)

10 MPa

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1275,00 € / Unidad)

1275,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PI2602

Carcasa robusta de acero inoxidable para uso en la industria alimentaria y de bebidas.
Diseño higiénico y empotrado
Resistente a la limpieza a alta presión con agentes de limpieza agresivos.
Alta resistencia a la temperatura y alto grado de protección.
Salida analógica y conmutable programable
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Corriente de salida analógica [mA]: 4...20, invertible; (escalable)
Punto final analógico [barra]: 24...100
Punto final analógico [MPa]: 2,4...10
Punto final analógico [psi]: 348...1450
Punto de partida analógico [barra]: -1...75
Punto de partida analógico [MPa]: -0,1...7,5
Punto de partida analógico [psi]: -15...1088
Número de salidas analógicas: 1
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: LED verde; Estado de conmutación: LED amarillo; Visualización de funciones: pantalla alfanumérica de 4 dígitos; Valores medidos: pantalla alfanumérica de 4 dígitos
Unidad de visualización: bar; MPa; psi; % del rango
Resistencia a la compresión [MPa]: 20
Resistencia a la compresión [psi]: 2900
En pasos de [MPa]: 0,01
Revisión de IO-Link: 1.0
Desviación de la curva característica:< ± 0,5; (Reducción 1:1, linealidad, incluyendo histéresis y repetibilidad, ajuste del punto límite según DIN EN IEC 62828-1)
Rango porcentual de desviación de linealidad:< ± 0,15; (Reducir 1:1)
Rango de medición [MPa]: -0,1...10
Mín. Presión de rotura [MPa]: 65
Punto de inversión rP [MPa]: -0,1...9,98
Punto de conmutación SP [MPa]: -0,08...10
Rango de precisión del punto de conmutación:< ± 0,5; (Reducir 1:1)
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...80
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
Aplicación: Montaje empotrado para la industria alimentaria y de bebidas.
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
Apto condicionalmente para: Uso en medios gaseosos a presiones> 25 bares solo bajo petición
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación - 2 hilos [s]: 1
Tiempo de retardo de preparación - 3 hilos [s]: 0,5
Característica especial: Contactos chapados en oro
Tensión de funcionamiento - 2 hilos [V]: 20...32 V CC
Tensión de funcionamiento - 3 hilos [V]: 18...32 V CC
Atenuación de salida analógica dAA [s]: 0,01...99,99
Valor del proceso de amortiguación dAP [s]: 0...30
Capacidad de conducción de corriente continua de la salida de conmutación CC - 3 hilos [mA]: 250
Tipo de presión: Presión relativa; Vacío
Resistencia a la compresión [bar]: 200
Versión eléctrica: PNP/NPN
Número total de salidas: 2
Peso [g]: 374.000
Desviación de histéresis:< ± 0,15; (Reducir 1:1)
En incrementos de [barra]: 0,1
En incrementos de [psi]: 1
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...100
Estabilidad a largo plazo:< ± 0,1; (Reducción de categoría 1:1; por año)
Carga máxima - 2 conductores [Ω]: 300
Máx. Carga - 3_hilos [Ω]: (Ub - 10 V) / 20 mA
máximo. Caída de tensión en la salida de conmutación CC - 3 hilos [V]: 2
Medios: Medios pastosos y sólidos; medios líquidos y gaseosos.
Temperatura media [°C]: -25...125; (145 máx. 1h)
Rango de medición [bar]: -1...100
Rango de medición [psi]: -15...1450
Mín. Tiempo de respuesta de la salida de conmutación dAP - 3 hilos [ms]: 3
Mín. Presión de rotura [bar]: 650
Mín. Presión de rotura [psi]: 9425
Mín. Ciclos de impresión: 100 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
Tiempo mínimo de ciclo del proceso [ms]: 2,3
MTTF: 154
Perfil: sin perfil
Conexión de proceso: Conexión roscada G 1 cono de sellado de rosca externa
Datos de proceso analógico: 1
Procesar datos en formato binario: 2
Punto de reinicio rP [barra]: -1...99.8
Punto de reinicio rP [psi]: -15...1448
Frecuencia de conmutación CC - 3 hilos [Hz]: 125
Punto de conmutación SP [barra]: -0,8...100
Punto de conmutación SP [psi]: -12...1450
Clase de protección: IP 67; IP 68; IP 69K
Clase de protección III
Modo SIO: sí
Tiempo de respuesta escalón de salida analógica - 2 hilos [ms]: 45
Tiempo de respuesta escalón de salida analógica - 3 hilos [ms]: 7
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente - 2 hilos [mA]: 3,6...21
Consumo de corriente - 3 hilos [mA]:< 45
Coeficiente de temperatura en el punto cero:< ± 0,2; (0...70 °C)
Rango del coeficiente de temperatura:< ± 0,2; (0...70 °C)
Espacio muerto libre: sí
Resistente a sobrecargas: sí
Resistencia al vacío [mbar]: -1000
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: Cerámica (99,9% Al2O3); 1,4435 (acero inoxidable / 316L); acabado superficial: Ra< 0,4 / Rz 4; PTFE

Tipo de embalaje: Single

Tipo de producto: Sensor de presión

tipo: PI2602

conexión: M12

ejecución: Presión relativa

Tiempo de reacción: 3 ms

salidas: PNP
NPN

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

las interfaces: IO-Link

Rango de medición (presión) (mín.): -0.1 MPa

Rango de medición (presión) (máx.): 10 MPa

Alcance de medición (presión): -0.1 MPa hasta 10 MPa

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

tipo de contacto: 1 contacto NC
1 contacto NA
Analógico

min temperatura.: -25 °C

Máx. Temperatura: 80 °C

Peso: 374.000 g

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).

UKCA: Irrelevante
