Name: ifm Electronic Sensor de presión 1 UD(S). PG2489 -2 inH2O hasta 40.16 inH2O M12 1 contacto NC, 1 contacto NA, Analógico
Brand: ifm Electronic
SKU: 3321592
Availability: BackOrder

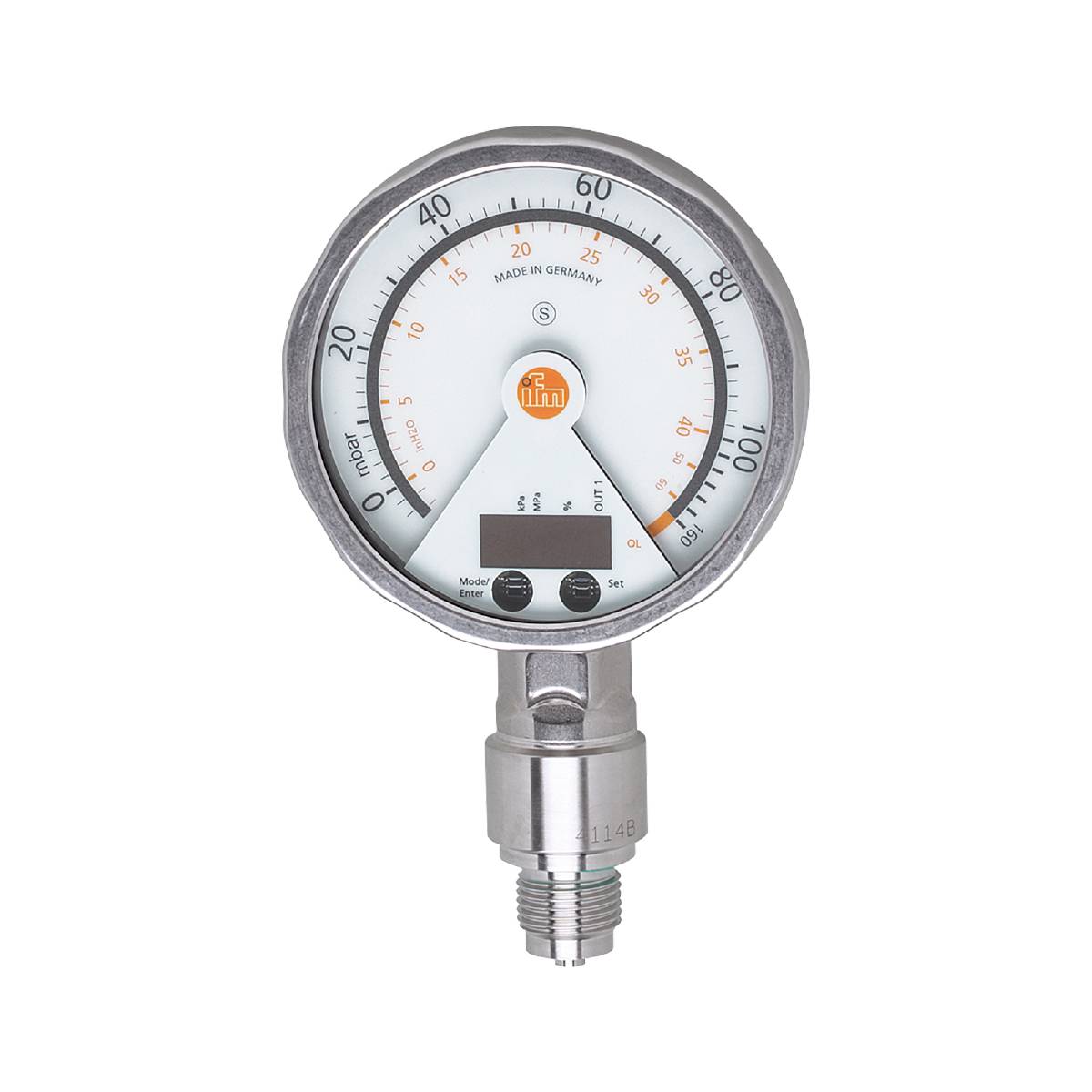

ifm Electronic Sensor de presión 1 UD(S). PG2489 -2 inH2O hasta 40.16 inH2O M12 1 contacto NC, 1 contacto NA, Analógico-0

Similar a la imagen

Tipo de producto

Sensor de presión

conexión

M12

ejecución

Sobrepresión

Rango de medición (presión) (máx.)

40.16 inH2O

Tensión de servicio máx.

32 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (995,00 € / Unidad)

995,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de presión electrónico ifm PG2489 con pantalla analógica

Pantalla analógica, interruptor de presión y transmisor en un solo dispositivo.
Excelente legibilidad incluso a gran distancia.
Pantalla giratoria con gráfico de barras LED para indicar los puntos de conmutación.
Salida de conmutación programable y salida analógica escalable.
Carcasa robusta de acero inoxidable para uso en entornos industriales exigentes.

Especificaciones técnicas

Corriente de salida analógica [mA]: 4...20, invertible; (escalable)
Punto final analógico [inH2O]: 8...64,24
Punto final analógico [mbar]: 20...160
Punto de partida análogo [en H2O]: -2...54,24
Punto de partida analógico [mbar]: -5...135
Tiempo de respuesta [ms]:< 9
Número de salidas analógicas: 1
Número de salidas digitales: 1
Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
Pantalla: Unidad de visualización: 2 LED verdes; Estado de conmutación: LED amarillo; Puntos de conmutación: anillo LED rojo; Visualización de funciones: pantalla alfanumérica roja de 4 dígitos; Valores medidos: pantalla analógica, giratoria de 0 a 350°, puntero no visible cuando está desenergizado; Valores medidos: pantalla alfanumérica roja de 4 dígitos
Desviación de la curva característica:< ± 0,35 (BFSL) /< ± 0,6 (LS); (Reducir 1:1; BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño))
Rango de precisión del punto de conmutación:< ± 0,6; (Reducir 1:1)
Temperatura ambiente-1 [°C]: -20...80
Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
Aplicación: para uso industrial
Diseño de protección contra cortocircuitos: pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; Señal analógica; (configurable)
Tiempo de retardo de preparación [s]: 6
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...32 CC
Atenuación de salida analógica dAA [s]: 0,01...30
Valor del proceso de amortiguación dAP [s]: 0,01...30
Corriente nominal continua de la salida de conmutación CC [mA]: 250
Elemento de aceleración presente: no (se puede instalar posteriormente)
Tipo de presión: Presión relativa
Resistencia a la compresión [inH2O]: 1606
Resistencia a la compresión [mbar]: 4000
Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
Versión eléctrica: PNP/NPN
Rango de visualización extendido máximo [inH2O]: 64,24
Rango de visualización extendido máx. [mbar]: 160
Número total de salidas: 2
Peso [g]: 564.800
Desviación de histéresis:< ± 0,5; (Reducir 1:1)
En pasos de [en H2O]: 0,08
En incrementos de [mbar]: 0,2
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...100
Estabilidad a largo plazo:< ±0,1; (Reducción 1:1; cada 6 meses)
Máx. carga [Ω]: (Ub - 10 V) / 20 mA
máximo. Salida de conmutación de caída de tensión CC [V]: 2
Medios: Medios líquidos y gaseosos
Temperatura media [°C]: -25...80
Rango de medición [barra]: -0,005...0,1
Rango de medición [inH2O]: -2...40,16
Rango de medición [mbar]: -5...100
Mín. Presión de rotura [inH2O]: 12044
Mín. Presión de rotura [mbar]: 30000
Mín. Ciclos de impresión: 100 millones
Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
MTTF: 103
Conexión de proceso: Conexión roscada G 1/2 rosca externa
Punto de desconexión rP [inH2O]: -2...64,08
Punto de desconexión rP [mbar]: -5...159,6
Frecuencia de conmutación CC [Hz]: 75
Punto de conmutación SP [inH2O]: -1,84...64,24
Punto de conmutación SP [mbar]: -4,6...160
Clase de protección: IP 67; IP 69K
Clase de protección III
Báscula disponible: sí
Tiempo de respuesta escalón de salida analógica [ms]: 28
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 70; (24 V)
Coeficiente de temperatura en el punto cero:< ± 0,3; (0...70 °C)
Rango del coeficiente de temperatura:< ± 0,3; (0...70 °C)
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Sistema de vigilancia integrado: sí
Materiales en contacto con el medio: Al2O3 (cerámica); FKM; 1.4404 (acero inoxidable / 316L)

Tipo de producto: Sensor de presión

tipo: PG2489

conexión: M12

ejecución: Sobrepresión

salidas: PNP
NPN

Señal de salida (mín.): 4 mA

Señal de salida (máx.): 20 mA

Rango de medición (presión) (mín.): -2 inH2O

Rango de medición (presión) (máx.): 40.16 inH2O

Alcance de medición (presión): -2 inH2O hasta 40.16 inH2O

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 32 V/DC

Tensión de funcionamiento: 18 - 32 V/DC

tipo de contacto: 1 contacto NC
1 contacto NA
Analógico

: IP67/IP69K

Conector del tubo: G1/2 AG

min temperatura.: -20 °C

Máx. Temperatura: 80 °C

Peso: 0.5990 kg

Conforme a la normativa RoHS: Sí

Contenido: 1 UD(S).
