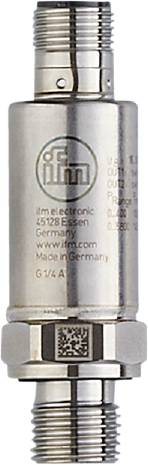

Similar a la imagen
ifm Electronic Interruptor de presión 1 UD(S). PV7023 0 MPa hasta 6 MPa M12 1 contacto NC, 1 contacto NA
Tipo de producto
Interruptor de presión
conexión
M12
ejecución
Presión relativa
Rango de medición (presión) (máx.)
6 MPa
Tensión de servicio máx.
30 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (285,00 € / Unidad)
285,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Interruptor de presión electrónico ifm PV7023
- Diseño compacto para su uso en espacios de instalación reducidos.
- Muy alta resistencia a la sobrepresión y al vacío.
- Carcasa robusta de acero inoxidable con alta resistencia a golpes y vibraciones.
- Vida útil de más de 60 millones de ciclos de impresión.
- Dos salidas de conmutación programables, una de las cuales dispone de una interfaz de comunicación IO-Link.
- Comunicación y parametrización sencillas a través de IO-Link.
Especificaciones técnicas
- Tiempo de respuesta [ms]:< 3
- Número de salidas digitales: 2
- Número de entradas y salidas: Número de salidas digitales: 2
- Resistencia a la compresión [MPa]: 15
- Resistencia a la compresión [psi]: 2175
- En pasos de [MPa]: 0,002
- Revisión de IO-Link: 1.1
- Desviación de la curva característica:< ± 0,5; (Linealidad, incluyendo histéresis y repetibilidad; ajuste del punto límite según DIN EN IEC 62828-1)
- Rango porcentual de desviación de linealidad:< ± 0,1 (BFSL) /< ± 0,2 (LS)
- Rango de medición [MPa]: 0...6
- Elemento de medición: celda de película delgada metálica
- Mín. Presión de rotura [MPa]: 90
- Punto de inversión rP [MPa]: 0,03...5,97
- Punto de conmutación SP [MPa]: 0,06...6
- Rango de precisión del punto de conmutación:< ± 0,5 (según DIN EN 61298-2)
- Norma SDCI: IEC 61131-9
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -40...90
- Rango de porcentaje de repetibilidad:< ± 0,05; (debido a fluctuaciones de temperatura)< 10 K)
- Par de apriete [Nm]: 25...35; (par recomendado; depende de la lubricación, el sello y la carga de presión)
- Aplicación: para uso industrial
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; IO-Link; (configurable)
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación [s]:< 0,3
- Tensión de funcionamiento [V]: 18...30 V CC
- Corriente nominal continua de la salida de conmutación CC [mA]: 100
- Junta para conexión de proceso: FKM (DIN EN ISO 1179-2)
- Elemento acelerador presente: sí
- Tipo de presión: Presión relativa
- Resistencia a la compresión [bar]: 150
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Versión eléctrica: PNP/NPN
- Número total de salidas: 2
- Peso [g]: 63.000
- Desviación de histéresis:< ± 0,2
- En incrementos de [barra]: 0,02
- En incrementos de [psi]: 1
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ± 0,1; (por 6 meses)
- Caída de tensión máxima en la salida de conmutación de CC [V]: 2
- Medios: Líquidos y gaseosos medios de comunicación
- Temperatura media [°C]: -40...90
- Rango de medición [barra]: 0...60
- Rango de medición [psi]: 0...870
- Mín. Presión de rotura [bar]: 900
- Mín. Presión de rotura [psi]: 13050
- Mín. Ciclos de impresión: 60 millones; (a 1,2 veces la presión nominal)
- Resistencia de aislamiento mínima [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso [ms]: 5
- MTTF: 667,77
- Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Lógica de conmutación; Retardo de conmutación/reinicio; Amortiguación
- Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo, diagnóstico del dispositivo
- Conexión de proceso: Conexión roscada G 1/4 rosca externa (DIN EN ISO 1179-2); Rosca interna: M5
- Datos de proceso analógico: 2
- Procesar datos en formato binario: 2
- Punto de desconexión rP [bar]: 0,3...59,7
- Punto de reinicio rP [psi]: 4...866
- Frecuencia de conmutación CC [Hz]:< 170
- Punto de conmutación SP [barra]: 0,6...60
- Punto de conmutación SP [psi]: 9...870
- Clase de protección: IP 67; IP 69K
- Clase de protección III
- Modo SIO: sí
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A
- Consumo de corriente [mA]:< 15
- Coeficiente de temperatura en el punto cero:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Rango del coeficiente de temperatura:< 0,1 (-25...90 °C) /< 0,2 (-40...-25 °C)
- Resistente a sobrecargas: sí
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Materiales en contacto con el medio: 1.4305 (acero inoxidable / 303); 1.4542 (acero inoxidable / 17-4 PH / 630)
- Tipo de producto
Interruptor de presión
- tipo
PV7023
- conexión
M12
- ejecución
Presión relativa
- salidas
PNP
NPN
- las interfaces
IO-Link
- Rango de medición (presión) (mín.)
0 MPa
- Rango de medición (presión) (máx.)
6 MPa
- Alcance de medición (presión)
0 MPa hasta 6 MPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
18 - 30 V/DC
- Corriente de funcionamiento
100 mA
- tipo de contacto
1 contacto NC
1 contacto NA
- Presión de estallido
900 bar
- Conector del tubo
G1/4 AG
M5 IG
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Peso
63.000 g
- Contenido
1 UD(S).
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3320031 ifm Electronic Interruptor de presión 1 UD(S). PV7023 0 MPa hasta 6 MPa M12 1 contacto NC, 1 contacto NA
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3320031 ifm Electronic Interruptor de presión 1 UD(S). PV7023 0 MPa hasta 6 MPa M12 1 contacto NC, 1 contacto NA
Descripción
Interruptor de presión electrónico ifm PV7023
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
