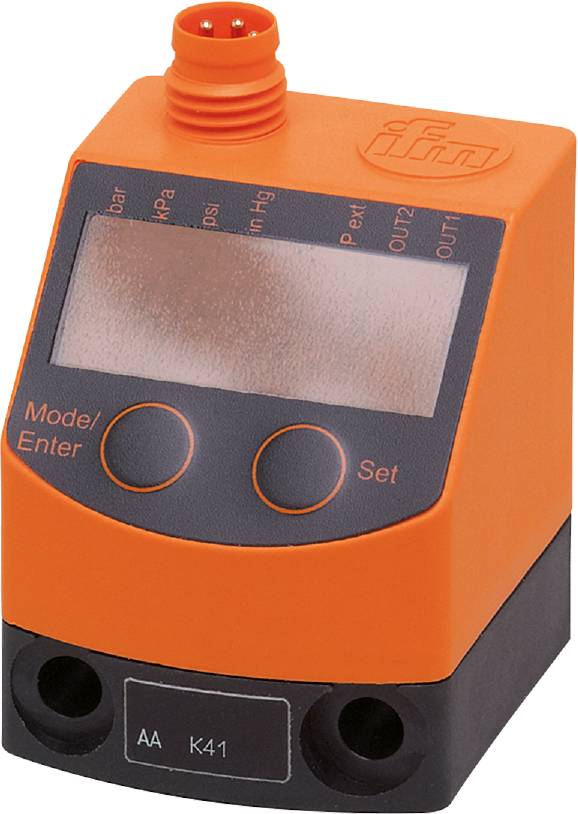

Similar a la imagen
ifm Electronic Sensor de presión 1 UD(S). PQ3809 -100 kPa hasta 100 kPa M8 1 contacto NC, 1 contacto NA, Analógico
Tipo de producto
Sensor de presión
conexión
M8
ejecución
Sobrepresión
Rango de medición (presión) (máx.)
100 kPa
Tensión de servicio máx.
32 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (399,00 € / Unidad)
399,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de presión electrónico ifm PQ3809
- Monitorización fiable de la presión del sistema en sistemas neumáticos y de aire comprimido.
- Muy alta resistencia a la sobrepresión y al vacío.
- Pantalla LED inclinada de fácil lectura
- Indicador alterno rojo-verde para la clara señalización de las zonas en buen estado.
- Con conmutación programable y salida analógica
- Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20
- Tiempo de respuesta [ms]:< 6
- Número de salidas analógicas: 1
- Número de salidas digitales: 1
- Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
- Pantalla: Unidad de visualización: 4 LED verdes; Estado de conmutación: 1 LED amarillo; Visualización de funciones: pantalla alfanumérica de 4 dígitos; Valores medidos: pantalla alfanumérica de 4 dígitos
- Unidad de visualización: bar; kPa; psi; inHg
- Resistencia a la compresión [psi]: 290
- Revisión de IO-Link: 1.1
- Desviación de la curva característica:< ± 0,25 (BFSL) /< ± 0,5 (LS); (BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño); LS = ajuste de punto límite)
- Rango de precisión del punto de conmutación:< ± 0,5
- Norma SDCI: IEC 61131-9 FDIS
- Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: 0...70
- Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K)
- Aplicación: para uso industrial
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; Señal analógica; IO-Link; (configurable)
- Utilizable bajo ciertas condiciones para: otros medios bajo petición.
- Clase de puerto maestro requerida: A
- Tiempo de retardo de preparación [s]: 0,5
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...32 CC; (según SEL/PEL)
- Corriente nominal continua de la salida de conmutación CC [mA]: 100
- Tipo de presión: Presión relativa; Presión diferencial; Vacío
- Resistencia a la compresión [bar]: 20
- Resistencia a la compresión [inHg]: 591
- Resistencia a la compresión [kPa]: 2000
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Tiempo de retardo ajustable dS, dr [s]: 0; 0,002...5
- Versión eléctrica: PNP
- Número total de salidas: 2
- Peso [g]: 87.000
- Desviación de histéresis:< ± 0,25
- En incrementos de [barra]: 0,01
- En pasos de [inHg]: 0,3
- En pasos de [kPa]: 1
- En incrementos de [psi]: 0,2
- Interfaz de comunicación: IO-Link
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -25...85
- Estabilidad a largo plazo: <± 0,05; (por 6 meses)
- Carga máxima [Ω]: 500
- máximo. Salida de conmutación de caída de tensión CC [V]: 2
- Temperatura media [°C]: 0...60
- Rango de medición [bar]: -1...1
- Rango de medición [inHg]: -29,4...29,4
- Rango de medición [kPa]: -100...100
- Rango de medición [mbar]: -1000...1000
- Rango de medición [psi]: -14,6...14,6
- Mín. Presión de rotura [bar]: 30
- Mín. Presión de rotura [inHg]: 886
- Mín. Presión de rotura [kPa]: 3000
- Mín. Presión de rotura [psi]: 435
- Mín. Ciclos de impresión: 50 millones
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- Tiempo mínimo de ciclo del proceso [ms]: 2,3
- MTTF: 437
- Opciones de parametrización: Histéresis / Ventana; Normalmente cerrado / Normalmente abierto; Salida analógica; IO-Link; Lógica de conmutación; Retardo de activación/desactivación; Amortiguación; Unidad de visualización
- Perfiles: Sensor inteligente: Variable de datos de proceso; Identificación del dispositivo
- Conexión de proceso: Conexión roscada G 1/8 rosca interna; Rosca interna: M5
- Datos de proceso analógico: 1
- Procesar datos en formato binario: 2
- Punto de reinicio rP [barra]: -0,99...0,99
- Punto de reinicio rP [inHg]: -29.1...29.1
- Punto de inversión rP [kPa]: -99...99
- Punto de reinicio rP [psi]: -14.4...14.4
- Frecuencia de conmutación CC [Hz]:< 100
- Punto de conmutación SP [barra]: -0,98...1
- Punto de conmutación SP [inHg]: -28,8...29,4
- Punto de conmutación SP [kPa]: -98...100
- Punto de conmutación SP [psi]: -14,2...14,6
- Clase de protección: IP 65
- Clase de protección III
- Modo SIO: sí
- Tiempo de respuesta escalón de salida analógica [ms]: 6
- Conector: Disposición de pines: 0060 - Conector: 1 x M8; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 50
- Coeficiente de temperatura en el punto cero: 0,2; (0...60 °C)
- Rango del coeficiente de temperatura: 0,2; (0...60 °C)
- Protección contra sobretensiones: sí; (< 40 V)
- Resistencia al vacío [mbar]: -1000
- Protección contra polaridad inversa: sí
- Sistema de vigilancia integrado: sí
- Materiales en contacto con el medio: Latón; FKM; Silicona (recubierta); PBT
- Tipo de producto
Sensor de presión
- tipo
PQ3809
- conexión
M8
- ejecución
Sobrepresión
- salidas
PNP
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- las interfaces
IO-Link
- Rango de medición (presión) (mín.)
-100 kPa
- Rango de medición (presión) (máx.)
100 kPa
- Alcance de medición (presión)
-100 kPa hasta 100 kPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
32 V/DC
- Tensión de funcionamiento
18 - 32 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
Analógico
IP65
- Conector del tubo
G1/8 IG
M5 IG
- min temperatura.
0 °C
- Máx. Temperatura
70 °C
- Peso
0.1080 kg
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
- UKCA
Sí
