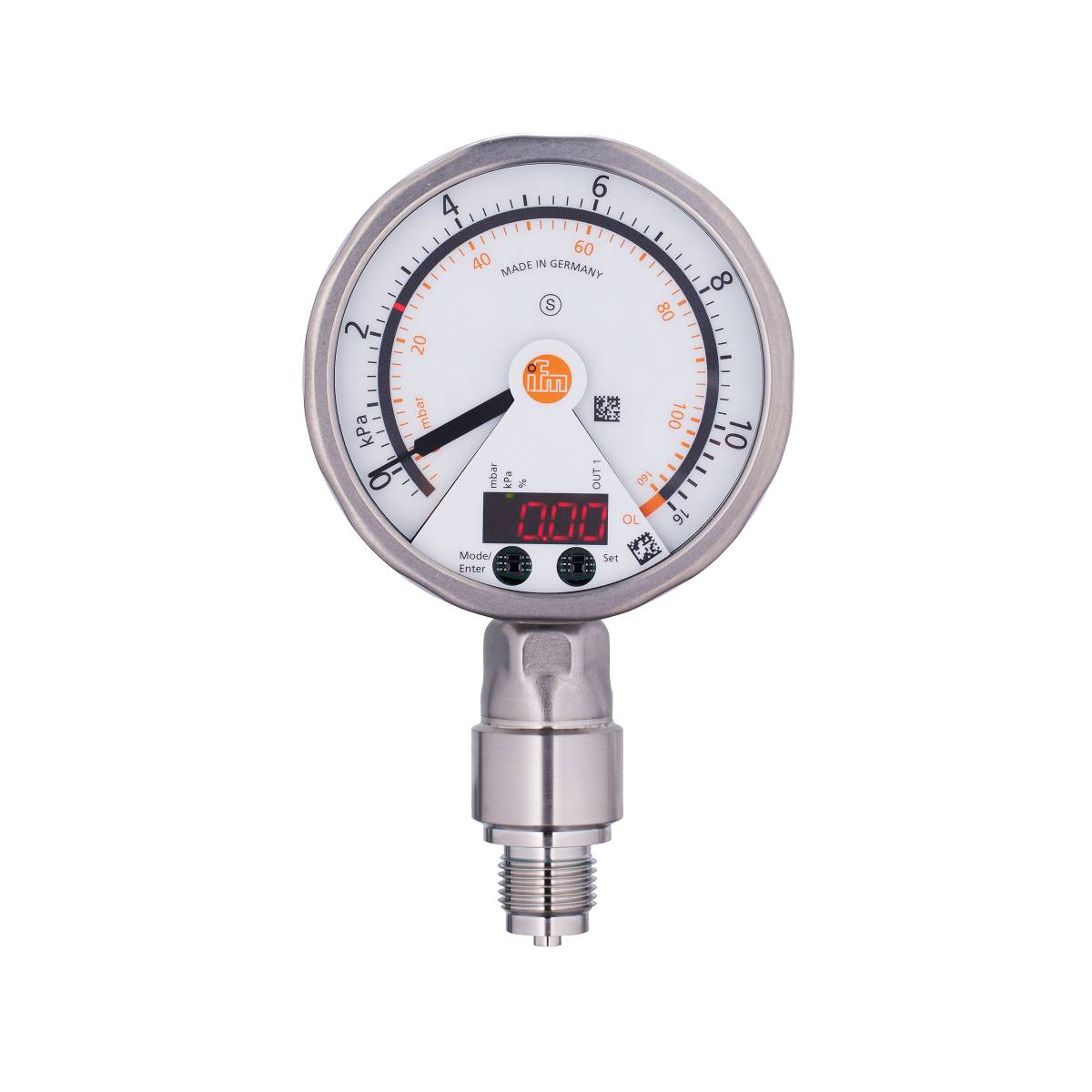

ifm Electronic Sensor de presión 1 UD(S). PG2449 -0 kPa hasta 10 kPa M12 1 contacto NC, 1 contacto NA, Analógico
Tipo de producto
Sensor de presión
conexión
M12
ejecución
Presión relativa
Rango de medición (presión) (máx.)
10 kPa
Tensión de servicio máx.
32 V/DC
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (875,00 € / Unidad)
875,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Sensor de presión electrónico ifm PG2449 con pantalla analógica
- Pantalla analógica, interruptor de presión y transmisor en un solo dispositivo.
- Excelente legibilidad incluso a gran distancia.
- Pantalla giratoria con gráfico de barras LED para indicar los puntos de conmutación.
- Salida de conmutación programable y salida analógica escalable.
- Carcasa robusta de acero inoxidable para uso en entornos industriales exigentes.
Especificaciones técnicas
- Corriente de salida analógica [mA]: 4...20, invertible; (escalable)
- Punto final analógico [kPa]: 2...16
- Punto final analógico [mbar]: 20...160
- Punto de partida analógico [kPa]: -0,5...13,5
- Punto de partida analógico [mbar]: -5...135
- Tiempo de respuesta [ms]:< 9
- Número de salidas analógicas: 1
- Número de salidas digitales: 1
- Número de entradas y salidas: Número de salidas digitales: 1; Número de salidas analógicas: 1
- Pantalla: Unidad de visualización: 2 LED verdes; Estado de conmutación: LED amarillo; Puntos de conmutación: anillo LED rojo; Visualización de funciones: pantalla alfanumérica roja de 4 dígitos; Valores medidos: pantalla analógica, giratoria de 0 a 350°, puntero no visible cuando está desenergizado; Valores medidos: pantalla alfanumérica roja de 4 dígitos
- Desviación de la curva característica:< ± 0,35 (BFSL) /< ± 0,6 (LS); (Reducir 1:1; BFSL = Línea recta de mejor ajuste (ajuste de valor más pequeño))
- Rango de precisión del punto de conmutación:< ± 0,6; (Reducir 1:1)
- Temperatura ambiente-1 [°C]: -20...80
- Rango de porcentaje de repetibilidad:< ± 0,1; (con fluctuaciones de temperatura)< 10 K; Bajar 1:1)
- Aplicación: para uso industrial
- Diseño de protección contra cortocircuitos: pulsado
- Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
- Señal de salida: Señal de conmutación; Señal analógica; (configurable)
- Tiempo de retardo de preparación [s]: 6
- Característica especial: Contactos chapados en oro
- Tensión de funcionamiento [V]: 18...32 CC
- Atenuación de salida analógica dAA [s]: 0,01...30
- Valor del proceso de amortiguación dAP [s]: 0,01...30
- Corriente nominal continua de la salida de conmutación CC [mA]: 250
- Elemento de aceleración presente: no (se puede instalar posteriormente)
- Tipo de presión: Presión relativa
- Resistencia a la compresión [kPa]: 400
- Resistencia a la compresión [mbar]: 4000
- Directiva de Equipos a Presión: Buenas Prácticas de Ingeniería; apto para fluidos del grupo 2; fluidos del grupo 1 bajo pedido.
- Versión eléctrica: PNP/NPN
- Rango de visualización extendido máx. [kPa]: 16
- Rango de visualización extendido máx. [mbar]: 160
- Número total de salidas: 2
- Peso [g]: 563.900
- Desviación de histéresis:< ± 0,5; (Reducir 1:1)
- En pasos de [kPa]: 0,02
- En pasos de [mbar]: 0,2
- Protección contra cortocircuitos: sí
- Temperatura de almacenamiento [°C]: -40...100
- Estabilidad a largo plazo:< ±0,1; (Reducción 1:1; cada 6 meses)
- Máx. carga [Ω]: (Ub - 10 V) / 20 mA
- máximo. Salida de conmutación de caída de tensión CC [V]: 2
- Medios: Medios líquidos y gaseosos
- Temperatura media [°C]: -25...80
- Rango de medición [barra]: -0,005...0,1
- Rango de medición [kPa]: -0,5...10
- Rango de medición [mbar]: -5...100
- Mín. Presión de rotura [kPa]: 3000
- Mín. Presión de rotura [mbar]: 30000
- Mín. Ciclos de impresión: 100 millones
- Mín. Resistencia de aislamiento [MΩ]: 100; (500 V CC)
- MTTF: 97
- Conexión de proceso: Conexión roscada G 1/2 rosca externa
- Punto de reinicio rP [kPa]: -0,5...15,96
- Punto de desconexión rP [mbar]: -5...159,6
- Frecuencia de conmutación CC [Hz]: 75
- Punto de conmutación SP [kPa]: -0,46...16
- Punto de conmutación SP [mbar]: -4,6...160
- Clase de protección: IP 67; IP 69K
- Clase de protección III
- Báscula disponible: sí
- Tiempo de respuesta escalón de salida analógica [ms]: 28
- Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
- Consumo de corriente [mA]:< 70; (24 V)
- Coeficiente de temperatura en el punto cero:< ± 0,3; (0...70 °C)
- Rango del coeficiente de temperatura:< ± 0,3; (0...70 °C)
- Resistente a sobrecargas: sí
- Protección contra polaridad inversa: sí
- Sistema de vigilancia integrado: sí
- Materiales en contacto con el medio: Al2O3 (cerámica); FKM; 1.4404 (acero inoxidable / 316L)
- Tipo de producto
Sensor de presión
- tipo
PG2449
- conexión
M12
- ejecución
Presión relativa
- salidas
PNP
NPN
- Señal de salida (mín.)
4 mA
- Señal de salida (máx.)
20 mA
- las interfaces
Conector M12
- Rango de medición (presión) (mín.)
-0 kPa
- Rango de medición (presión) (máx.)
10 kPa
- Alcance de medición (presión)
-0 kPa hasta 10 kPa
- Tensión de servicio mín.
18 V/DC
- Tensión de servicio máx.
32 V/DC
- Tensión de funcionamiento
18 - 32 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
Analógico
- Presión de estallido
3000 kPa
- Conector del tubo
G1/2 AG
- min temperatura.
-20 °C
- Máx. Temperatura
80 °C
- Peso
563.900 g
- Conforme a la normativa RoHS
Sí
- Contenido
1 UD(S).
Documentos y descargas
Ficha técnica
Ficha técnica 3321588 ifm Electronic Sensor de presión 1 UD(S). PG2449 -0 kPa hasta 10 kPa M12 1 contacto NC, 1 contacto NA, Analógico
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3321588 ifm Electronic Sensor de presión 1 UD(S). PG2449 -0 kPa hasta 10 kPa M12 1 contacto NC, 1 contacto NA, Analógico
Descripción
Sensor de presión electrónico ifm PG2449 con pantalla analógica
