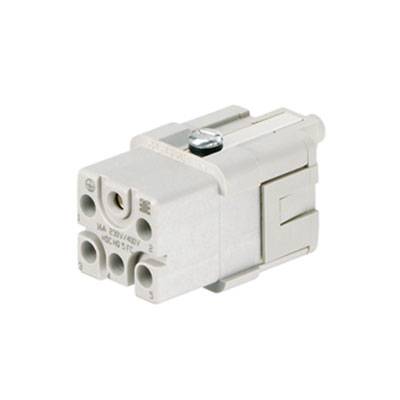

Name: Weidmüller 1912460000 Inserto hembra RockStar® HDC HQ 5 + PE Engaste 1 UD(S).
Brand: Weidmüller
SKU: 254850
Availability: InStock

Weidmüller 1912460000 Inserto hembra RockStar® HDC HQ 5 + PE Engaste 1 UD(S).-0

Tipo de producto

Inserto hembra

conexión

Engaste

serie

RockStar® HDC HQ

características especiales

Con aleación de cobre

Número total de polos

5 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Jue. 05/11

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (11,99 € / Unidad)

11,99 €

IVA incl.

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto hembra

HDC HQ 5 FC

Especificaciones técnicas

Peso neto: 15 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 21 mm
Altura: 40,1 mm
Profundidad: 21 mm
Altura del casquillo: 40,1 mm
Longitud de la base: 21 mm
Tamaño: 1
Serie: Sede central
Tensión nominal (DIN EN 61984): 250 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 6 kV
Corriente nominal (DIN EN 61984): 16 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Ciclos de apareamiento Au: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 14
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 7,5 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 0,55 Nm
Par de apriete mínimo para la conexión PE: 0,5 Nm
Tornillo de montaje: M3
Ranura de dimensiones de la hoja (conexión PE): SD 0,6 x 3,5

Tipo de producto: Inserto hembra

serie: RockStar® HDC HQ

características especiales: Con aleación de cobre

conexión: Engaste

Número total de polos: 5 + PE

Sección del conductor (máx.): 4 mm²

Número de polos: 5

Sección del conductor (mín.): 0.5 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 21

: 40.1 mm

: 21 mm

: 250 V

: 5

: Bus

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Sí
