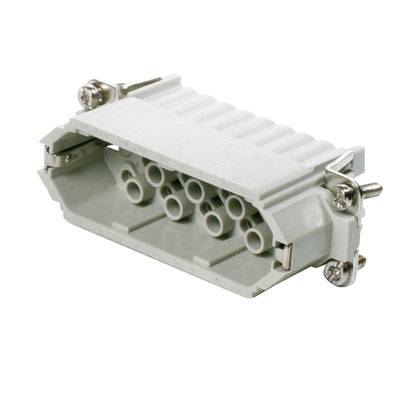

Name: Weidmüller 1650810000 Inserto macho RockStar® HDC HD 25 + PE Engaste 1 UD(S).
Brand: Weidmüller
SKU: 202829
Availability: InStock

Weidmüller 1650810000 Inserto macho RockStar® HDC HD 25 + PE Engaste 1 UD(S).-0

Tipo de producto

Inserto macho

conexión

Engaste

serie

RockStar® HDC HD

características especiales

Con aleación de cobre

Número total de polos

25 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (13,44 € / Unidad)

13,44 €

más el IVA aplicable

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto macho

HDC HD 25 MC

Especificaciones técnicas

Peso neto: 34 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 23 mm
Altura: 35 mm
Profundidad: 73 mm
Longitud de la base: 73 mm
Tamaño: 5
Serie: HD
Tensión nominal (DIN EN 61984): 250 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 4 kV
Corriente nominal (DIN EN 61984): 10 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 4 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Ciclos de apareamiento Au: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 14
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 8 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 1,5 Nm
Par de apriete mínimo para la conexión PE: 1,2 Nm
Tornillo de montaje: M4
Tamaño de la hoja de la cabeza Phillips: Tamaño PZ1
Ranura de dimensiones de la hoja (conexión PE): SD 0,6 x 3,5, SD 0,8 x 4,0
Altura del tapón: 35 mm

Tipo de producto: Inserto macho

serie: RockStar® HDC HD

características especiales: Con aleación de cobre

conexión: Engaste

Número total de polos: 25 + PE

Sección del conductor (máx.): 2.5 mm²

Número de polos: 25

Sección del conductor (mín.): 0.14 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 23

: 35 mm

: 73 mm

: 250 V

: 25

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.14-2.5 mm²

: TRUE

: Other copper alloys

: 10 A

: Thermoplastic

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

Tipo de producto

Weidmüller 1650810000 Inserto macho RockStar® HDC HD 25 + PE Engaste 1 UD(S).

N.º artículo:202829

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Este artículo

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

13,44 €^*

Weidmüller 1092130000 Inserto macho RockStar® HDC HDD 72 Engaste 1 UD(S).

N.º artículo:199797

Entrega Mar. 22/12

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

18,48 €^*

Weidmüller 1601710000 Inserto macho RockStar® HDC HD 40 + PE Engaste 1 UD(S).

N.º artículo:202788

Entrega inmediata Jue. 29/10

5 Unidad(es)

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

19,32 €^*

Weidmüller 1601720000 Inserto macho RockStar® HDC HD 64 + PE Engaste 1 UD(S).

N.º artículo:202790

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

20,16 €^*

Weidmüller 1601740000 Inserto hembra RockStar® HDC HD 64 + PE Engaste 1 UD(S).

N.º artículo:202792

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

21,84 €^*

Weidmüller 1650570000 Inserto macho RockStar® HDC HD 7 Engaste 1 UD(S).

N.º artículo:202810

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

Weidmüller 1650580000 Inserto hembra RockStar® HDC HD 7 Engaste 1 UD(S).

N.º artículo:202811

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

Weidmüller 1650590000 Inserto macho RockStar® HDC HD 8 Engaste 1 UD(S).

N.º artículo:202812

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

Weidmüller 1650600000 Inserto hembra RockStar® HDC HD 8 Engaste 1 UD(S).

N.º artículo:202813

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

Weidmüller 1650650000 Inserto macho RockStar® HDC HD 15 + PE Engaste 1 UD(S).

N.º artículo:202816

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

14,28 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 202829 Weidmüller 1650810000 Inserto macho RockStar® HDC HD 25 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 202829 Weidmüller 1650810000 Inserto macho RockStar® HDC HD 25 + PE Engaste 1 UD(S).

Descripción

Inserto para bolígrafo. HDC - Inserto, pin, 250 V, 10 A, número de polos: 25, conexión de crimpado, tamaño: 5. La serie HD tiene una alta densidad de contactos y, por lo tanto, es ideal para el procesamiento de señales. El nivel de conexión del conductor está diseñado como un contacto de crimpado. La tecnología de conexión por crimpado, de eficacia probada, se ha utilizado durante décadas. Los contactos de crimpado no están incluidos con los insertos. Número de polos: 25, Corriente nominal: 10 A, Tensión nominal: 250 V, Tensión nominal según UL/CSA: 600 V CA/CC. Terminal de crimpado.

Este texto es el resultado de una traducción automática.
