Name: Weidmüller 1896800000 Inserto hembra RockStar® HDC HA 16 + PE Resorte de tracción 1 UD(S).
Brand: Weidmüller
SKU: 204604
Availability: InStock

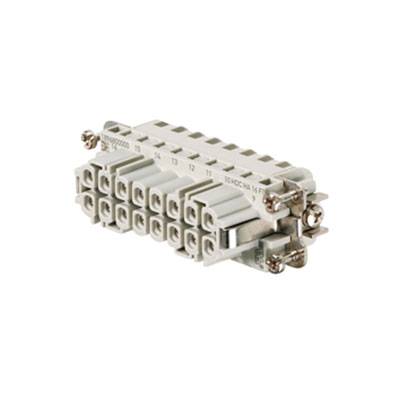

Weidmüller 1896800000 Inserto hembra RockStar® HDC HA 16 + PE Resorte de tracción 1 UD(S).-0

Tipo de producto

Inserto hembra

conexión

Resorte de tracción

serie

RockStar® HDC HA

características especiales

Con aleación de cobre

Número total de polos

16 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (22,68 € / Unidad)

22,68 €

más el IVA aplicable

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto hembra

HDC HA 16 pies

Especificaciones técnicas

Peso neto: 61,8 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 23 mm
Altura: 31,1 mm
Profundidad: 73 mm
Altura del casquillo: 31,1 mm
Longitud de la base: 73 mm
Tamaño: 5
Serie: HA
Tensión nominal (DIN EN 61984): 250 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 4 kV
Corriente nominal (DIN EN 61984): 16 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 14
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 8 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 1,5 Nm
Par de apriete mínimo para la conexión PE: 1,2 Nm
Tornillo de montaje: M4
Tamaño de la cabeza Phillips: Tamaño PH1
Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
Superficie: Pasivada con plata
Material: Aleación de cobre
Ranura de dimensiones de la hoja (conexión por tornillo): SD 0,5 x 3,0

Tipo de producto: Inserto hembra

serie: RockStar® HDC HA

características especiales: Con aleación de cobre

conexión: Resorte de tracción

Número total de polos: 16 + PE

Sección del conductor (máx.): 2.5 mm²

Número de polos: 16

Sección del conductor (mín.): 0.25 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 23

: 31.1 mm

: 73 mm

: 250 V

: 16

: Bus

: -40-125 °C

: V0

: 4 kV

: Spring clamp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.25-2.5 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo de producto

Weidmüller 1498100000 Inserto macho RockStar® HDC HA 3 + PE Atornillar 1 UD(S).

N.º artículo:202761

Entrega inmediata Jue. 29/10

29 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

10,92 €^*

Weidmüller 1498200000 Inserto hembra RockStar® HDC HA 3 + PE Atornillar 1 UD(S).

N.º artículo:202762

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

10,92 €^*

Weidmüller 1498300000 Inserto macho RockStar® HDC HA 4 + PE Atornillar 1 UD(S).

N.º artículo:202763

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

14,28 €^*

Weidmüller 1498400000 Inserto hembra RockStar® HDC HA 4 + PE Atornillar 1 UD(S).

N.º artículo:202764

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

Weidmüller 1650620000 Inserto hembra RockStar® HDC HA 10 + PE Atornillar 1 UD(S).

N.º artículo:202815

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

15,96 €^*

Weidmüller 1650770000 Inserto macho RockStar® HDC HA 16 + PE Atornillar 1 UD(S).

N.º artículo:202826

Entrega inmediata Jue. 29/10

15 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

20,16 €^*

Weidmüller 1650780000 Inserto hembra RockStar® HDC HA 16 + PE Atornillar 1 UD(S).

N.º artículo:202828

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

20,16 €^*

Weidmüller 1650880000 Inserto macho RockStar® HDC HA 16 + PE Atornillar 1 UD(S).

N.º artículo:202837

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

14,28 €^*

Weidmüller 1650900000 Inserto hembra RockStar® HDC HA 16 + PE Atornillar 1 UD(S).

N.º artículo:202840

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

21,00 €^*

Weidmüller 1650990000 Inserto macho RockStar® HDC HA 16 + PE Atornillar 1 UD(S).

N.º artículo:202842

Entrega Mar. 29/12/2026

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

15,12 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 204604 Weidmüller 1896800000 Inserto hembra RockStar® HDC HA 16 + PE Resorte de tracción 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 204604 Weidmüller 1896800000 Inserto hembra RockStar® HDC HA 16 + PE Resorte de tracción 1 UD(S).

Descripción

Inserto de casquillo. HDC - Inserto, enchufe, 250 V, 22 A, número de polos: 16, conexión por resorte de tensión, tamaño: 5. La serie HA, pequeña y estrecha, se utiliza allí donde el espacio es limitado. El nivel de conexión del conductor está diseñado como un elemento de resorte de tensión. Esto hace que prácticamente no requiera mantenimiento y garantiza una conexión segura y duradera, diseñada para ser resistente a las vibraciones. Número de polos: 16, Corriente nominal: 22 A, Tensión nominal: 250 V, Tensión nominal según UL/CSA: 600 V CA/CC, Conexión por resorte de tensión.

Este texto es el resultado de una traducción automática.
