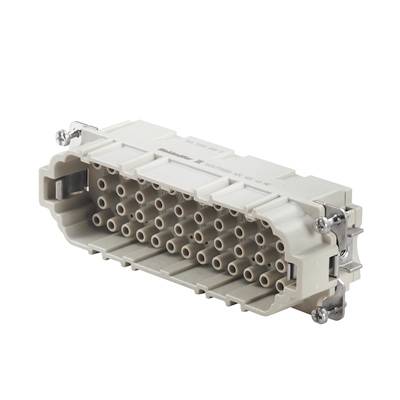

Name: Weidmüller 1826770000 Inserto macho RockStar® HDC HEE 46 + PE Engaste 1 UD(S).
Brand: Weidmüller
SKU: 204069
Availability: InStock

Weidmüller 1826770000 Inserto macho RockStar® HDC HEE 46 + PE Engaste 1 UD(S).-0

Tipo de producto

Inserto macho

conexión

Engaste

serie

RockStar® HDC HEE

características especiales

Con aleación de cobre

Número total de polos

46 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Lun. 02/11

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (27,72 € / Unidad)

27,72 €

más el IVA aplicable

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto macho

HDC HEE 46 MC

Especificaciones técnicas

Peso neto: 72 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 34 mm
Altura: 33 mm
Profundidad: 111 mm
Longitud de la base: 111 mm
Tamaño: 8
Serie: HEE
Tensión nominal (DIN EN 61984): 500 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 6 kV
Corriente nominal (DIN EN 61984): 16 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Ciclos de apareamiento Au: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 12
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 7,5 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 1,5 Nm
Par de apriete mínimo para la conexión PE: 1,2 Nm
Tornillo de montaje: M4
Tamaño de la cabeza Phillips: Tamaño PH1
Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
Altura del tapón: 33 mm

Tipo de producto: Inserto macho

serie: RockStar® HDC HEE

características especiales: Con aleación de cobre

conexión: Engaste

Número total de polos: 46 + PE

Sección del conductor (máx.): 4 mm²

Número de polos: 46

Sección del conductor (mín.): 0.5 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 34

: 33 mm

: 111 mm

: 500 V

: 46

: Pin

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo de producto

Weidmüller 1018950000 Inserto macho RockStar® HDC HEE 32 + PE Engaste 1 UD(S).

N.º artículo:195680

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

21,84 €^*

Weidmüller 1018960000 Inserto hembra RockStar® HDC HEE 32 + PE Engaste 1 UD(S).

N.º artículo:195681

Entrega Mié. 27/01/2027

Enviado por Conrad Electronic

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

21,84 €^*

Weidmüller 1200000000 Inserto macho RockStar® HDC HE 6 + PE Atornillar 1 UD(S).

N.º artículo:201467

Entrega Mar. 05/01/2027

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 60

Múltiplos: 1

13,44 €^*

Weidmüller 1200200000 Inserto hembra RockStar® HDC HE 6 + PE Atornillar 1 UD(S).

N.º artículo:201485

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

Weidmüller 1200400000 Inserto macho RockStar® HDC HE 6 + PE Engaste 1 UD(S).

N.º artículo:201504

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

Weidmüller 1201000000 Inserto hembra RockStar® HDC HE 6 + PE Engaste 1 UD(S).

N.º artículo:201560

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

11,76 €^*

Weidmüller 1203900000 Inserto macho RockStar® HDC HE 10 + PE Atornillar 1 UD(S).

N.º artículo:201589

Entrega inmediata Jue. 29/10

21 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

15,96 €^*

Weidmüller 1204100000 Inserto hembra RockStar® HDC HE 10 + PE Atornillar 1 UD(S).

N.º artículo:201592

Entrega inmediata Jue. 29/10

13 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

15,96 €^*

Weidmüller 1204400000 Inserto hembra RockStar® HDC HE 10 + PE Engaste 1 UD(S).

N.º artículo:201598

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

12,60 €^*

Weidmüller 1207700000 Inserto hembra RockStar® HDC HE 16 + PE Atornillar 1 UD(S).

N.º artículo:201611

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

20,16 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 204069 Weidmüller 1826770000 Inserto macho RockStar® HDC HEE 46 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 204069 Weidmüller 1826770000 Inserto macho RockStar® HDC HEE 46 + PE Engaste 1 UD(S).

Descripción

Inserto para bolígrafo. Inserto HDC, pin, 500 V, 16 A, número de polos: 46, conexión de crimpado, tamaño: 8. La serie HEE se caracteriza por su alta densidad de contacto y está diseñada basándose en los insertos HE de eficacia probada. El nivel de conexión del conductor está diseñado como un contacto de crimpado. La probada tecnología de conexión por crimpado se ha utilizado durante décadas. Los contactos de crimpado no están incluidos con los insertos. Número de polos: 46, Corriente nominal: 16 A, Tensión nominal: 500 V, Tensión nominal según UL/CSA: 600 V CA/CC. Terminal de crimpado.

Este texto es el resultado de una traducción automática.
