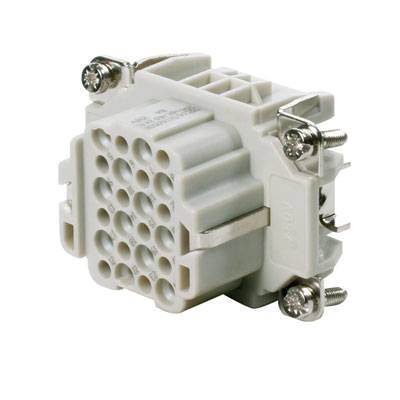

Weidmüller 1651160000 Inserto hembra RockStar® HDC HDD 24 + PE Engaste 1 UD(S).

Weidmüller 1651160000 Inserto hembra RockStar® HDC HDD 24 + PE Engaste 1 UD(S).-0
Tipo de producto
Inserto hembra
conexión
Engaste
serie
RockStar® HDC HDD
características especiales
Con aleación de cobre
Número total de polos
24 + PE
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
5 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
21,84 €
3
4% = 2,85 €
20,89 €
5
6% = 6,65 €
20,51 €
10
7% = 15,80 €
20,26 €
25
9% = 46,75 €
19,97 €
50
10% = 109,00 €
19,66 €
Los descuentos por cantidad varían según el vendedor
Número
Total (21,84 € / Unidad)
21,84 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 5 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto hembra

  • HDC HDD 24 FC

Especificaciones técnicas

  • Peso neto: 37 g
  • Temperatura límite: -40 °C ... 125 °C
  • Resistencia de aislamiento: 1010 Ω
  • Nivel de contaminación: 3
  • Ancho: 34 mm
  • Altura: 33 mm
  • Profundidad: 51 mm
  • Altura del casquillo: 33 mm
  • Longitud de la base: 51 mm
  • Tamaño: 3
  • Serie: HDD
  • Tensión nominal (DIN EN 61984): 250 V
  • Tensión nominal según UL/CSA: 600 V CA/CC
  • Tensión nominal soportada a impulsos (DIN EN 61984): 4 kV
  • Corriente nominal (DIN EN 61984): 10 A
  • Clase de inflamabilidad según UL 94: V-0
  • Resistencia de contacto: ≤ 4 mΩ
  • Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
  • Grupo de materiales aislantes: IIIa
  • Ciclos de apareamiento Ag: ≥ 500
  • Ciclos de apareamiento Au: ≥ 500
  • Tipo de conexión PE: Conexión por tornillo
  • Sección transversal de conexión del conductor AWG (PE), máx.: AWG 14
  • Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
  • Longitud de pelado para conexión nominal: 8 mm
  • Longitud de pelado de la conexión PE: 10 mm
  • Par de apriete máximo para la conexión PE: 1,5 Nm
  • Par de apriete mínimo para la conexión PE: 1,2 Nm
  • Tornillo de montaje: M4
  • Tamaño de la hoja de la cabeza Phillips: Tamaño PZ1
  • Ranura de dimensiones de la hoja (conexión PE): SD 0,6 x 3,5, SD 0,8 x 4,0
Tipo de producto

Inserto hembra

serie

RockStar® HDC HDD

características especiales

Con aleación de cobre

conexión

Engaste

Número total de polos

24 + PE

Sección del conductor (máx.)

2.5 mm²

Número de polos

24

Sección del conductor (mín.)

0.14 mm²

Contenido

1 UD(S).

Contacto en avance (PE)

Sí

34

33 mm

51 mm

250 V

24

Bus

-40-125 °C

V0

4 kV

Crimp connection

Silver

3

0.5-2.5 mm²

0.5-2.5 mm²

0.5-2.5 mm²

0.14-2.05 mm²

TRUE

Other copper alloys

10 A

Thermoplastic

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 202849 Weidmüller 1651160000 Inserto hembra RockStar® HDC HDD 24 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 202849 Weidmüller 1651160000 Inserto hembra RockStar® HDC HDD 24 + PE Engaste 1 UD(S).

Descripción

Inserto de casquillo. HDC - Inserto, enchufe, 250 V, 10 A, número de polos: 24, conexión de crimpado, tamaño: 3. La serie HDD con contactos de crimpado torneados está diseñada para un alto número de polos en el menor espacio posible. Su diseño más compacto ahorra espacio a los usuarios durante la instalación sin necesidad de limitar el número de postes. El nivel de conexión del conductor está diseñado como un contacto de crimpado. La tecnología de conexión por crimpado, de eficacia probada, se ha utilizado durante décadas. Los contactos de crimpado no están incluidos con los insertos. Número de polos: 24, Corriente nominal: 10 A, Tensión nominal: 250 V, Tensión nominal según UL/CSA: 600 V CA/CC. Conector de crimpado.

Este texto es el resultado de una traducción automática.
