Name: Weidmüller 1023330000 Inserto hembra RockStar® HDC 12 + 2 + PE Engaste 1 UD(S).
Brand: Weidmüller
SKU: 195799
Availability: BackOrder

Weidmüller 1023330000 Inserto hembra RockStar® HDC 12 + 2 + PE Engaste 1 UD(S).-0

Tipo de producto

Inserto hembra

conexión

Engaste

serie

RockStar® HDC

características especiales

Con aleación de cobre

Número total de polos

12 + 2 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 26/01/2027

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (21,84 € / Unidad)

21,84 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto hembra

HDC S12/2 FC

Especificaciones técnicas

Peso neto: 69 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 34 mm
Altura: 40,6 mm
Profundidad: 84,5 mm
Altura del casquillo: 40,6 mm
Longitud de la base: 84,5 mm
Tamaño: 6
Serie: MixMate
Tensión nominal (DIN EN 61984): 690 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 8 kV
Corriente nominal (DIN EN 61984): 40 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Ciclos de apareamiento Au: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 10
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 9 mm
Longitud de pelado de la conexión PE: 13 mm
Par de apriete máximo para la conexión PE: 2,5 Nm
Par de apriete mínimo para la conexión PE: 2 Nm
Tornillo de montaje: M5
Tamaño de la cabeza Phillips: Tamaño PH2
Ranura para dimensiones de la hoja (conexión PE): SD 1,2 x 6,5
Número de contactos de servicio: 12

Tipo de producto: Inserto hembra

serie: RockStar® HDC

características especiales: Con aleación de cobre

conexión: Engaste

Número total de polos: 12 + 2 + PE

Sección del conductor (máx.): 6 mm²

Número de polos: 12
2

Sección del conductor (mín.): 1.5 mm²

Sección del conductor del contacto de potencia (máx.): 6 mm²

Sección del conductor del contacto de potencia (mín.): 1.5 mm²

Sección del conductor del contacto de control (máx.): 2.5 mm²

Sección del conductor del contacto de control (mín.): 0.5 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo de producto

Weidmüller 1023330000 Inserto hembra RockStar® HDC 12 + 2 + PE Engaste 1 UD(S).

N.º artículo:195799

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

Este artículo

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

21,84 €^*

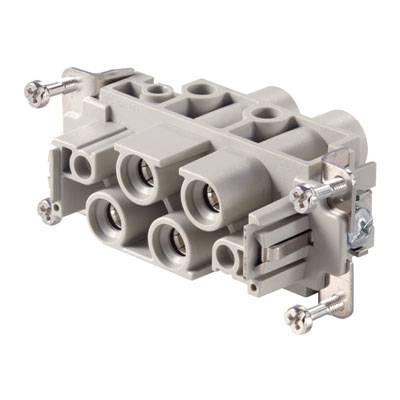

Weidmüller 1023210000 Inserto hembra RockStar® HDC 4 + PE Atornillar 1 UD(S).

N.º artículo:195787

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

27,72 €^*

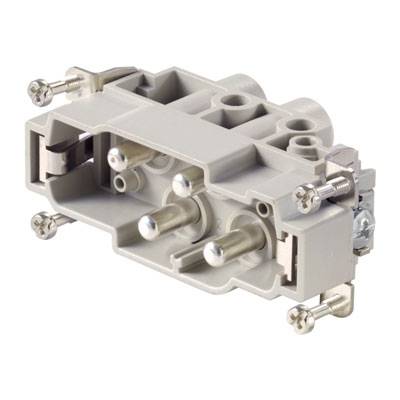

Weidmüller 1023220000 Inserto macho RockStar® HDC 4 + PE Atornillar 1 UD(S).

N.º artículo:195788

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

30,24 €^*

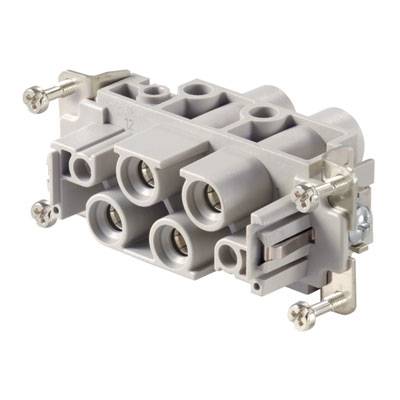

Weidmüller 1023230000 Inserto hembra RockStar® HDC 4 + 2 + PE Atornillar 1 UD(S).

N.º artículo:195789

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

36,97 €^*

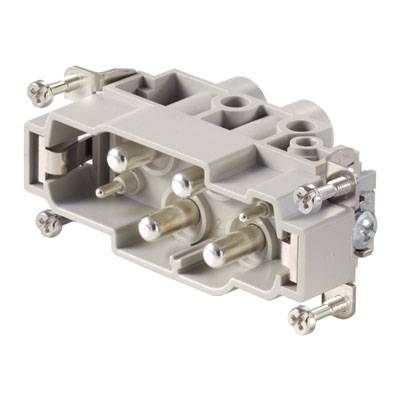

Weidmüller 1023240000 Inserto macho RockStar® HDC 4 + 2 + PE Atornillar 1 UD(S).

N.º artículo:195790

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

31,92 €^*

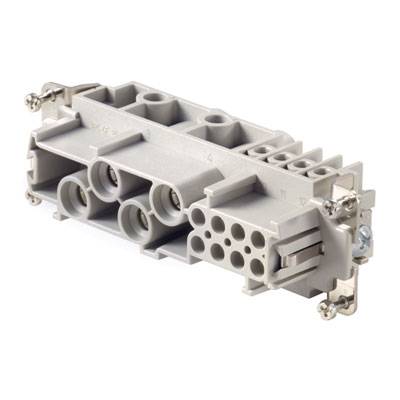

Weidmüller 1023250000 Inserto hembra RockStar® HDC 4 + 8 + PE Atornillar 1 UD(S).

N.º artículo:195791

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

32,76 €^*

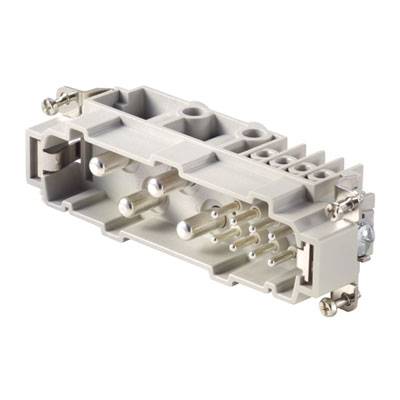

Weidmüller 1023260000 Inserto macho RockStar® HDC 4 + 8 + PE Atornillar 1 UD(S).

N.º artículo:195793

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

28,56 €^*

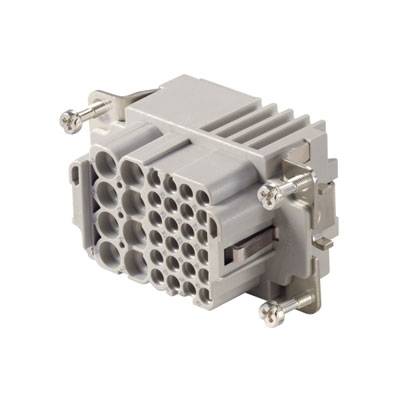

Weidmüller 1023270000 Inserto hembra RockStar® HDC 8 + 24 + PE Engaste 1 UD(S).

N.º artículo:195794

Entrega Mar. 24/11

Enviado por Conrad Electronic

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

19,32 €^*

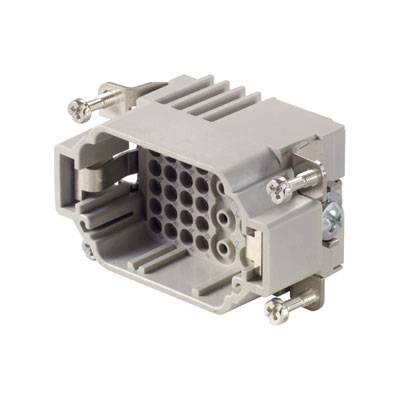

Weidmüller 1023290000 Inserto macho RockStar® HDC 8 + 24 + PE Engaste 1 UD(S).

N.º artículo:195795

Entrega Mar. 26/01/2027

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

20,16 €^*

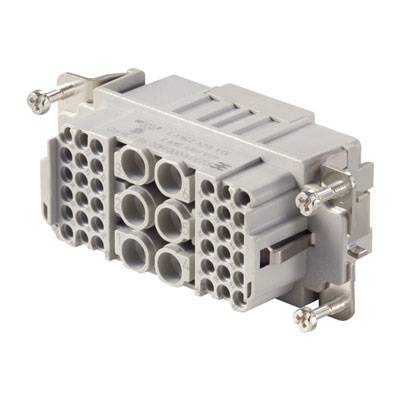

Weidmüller 1023310000 Inserto hembra RockStar® HDC 6 + 36 + PE Engaste 1 UD(S).

N.º artículo:195797

Entrega Mié. 23/12

Enviado por Conrad Electronic

Engaste

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

17,64 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 195799 Weidmüller 1023330000 Inserto hembra RockStar® HDC 12 + 2 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 195799 Weidmüller 1023330000 Inserto hembra RockStar® HDC 12 + 2 + PE Engaste 1 UD(S).

Descripción

Inserto de casquillo. HDC - Inserto, enchufe, 690 V, 40 A, número de polos: 14, conexión de crimpado, tamaño: 6. La serie MixMate se caracteriza por permitir la transmisión simultánea de corrientes y tensiones elevadas, así como de señales, en un único conector. El nivel de conexión del conductor está diseñado como un contacto de crimpado. La probada tecnología de conexión por crimpado se ha utilizado durante décadas. Los contactos de crimpado no están incluidos con los insertos. Terminal de crimpado.

Este texto es el resultado de una traducción automática.
