Name: Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).
Brand: Weidmüller
SKU: 195486
Availability: BackOrder

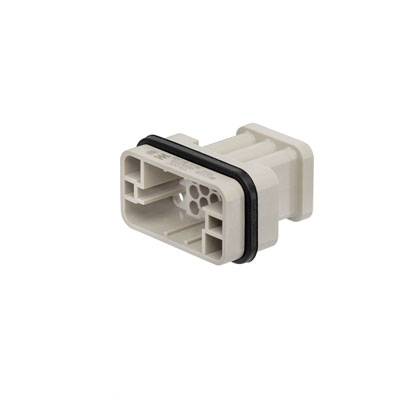

Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).-0

Tipo de producto

Inserto macho

conexión

Engaste

serie

RockStar® HDC HQ

características especiales

Con aleación de cobre

Número total de polos

17 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 24/11

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (6,71 € / Unidad)

6,71 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto macho

HDC HQ 17 MC

Especificaciones técnicas

Peso neto: 17 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 2
Ancho: 22,4 mm
Altura: 38,7 mm
Profundidad: 41,6 mm
Longitud de la base: 41,6 mm
Tamaño: HQ
Serie: Sede central
Tensión nominal (DIN EN 61984): 250 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 4 kV
Corriente nominal (DIN EN 61984): 10 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 4 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Ciclos de apareamiento Au: ≥ 500
Tipo de conexión PE: Conexión por crimpado
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 14
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 26
Longitud de pelado para conexión nominal: 8 mm
Longitud de pelado de la conexión PE: 8 mm
Altura del tapón: 38,7 mm

Tipo de producto: Inserto macho

serie: RockStar® HDC HQ

características especiales: Con aleación de cobre

conexión: Engaste

Número total de polos: 17 + PE

Sección del conductor (máx.): 2.5 mm²

Número de polos: 17

Sección del conductor (mín.): 0.14 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 22.4

: 38.7 mm

: 41.6 mm

: 250 V

: 17

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 2

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: 0.14-2.5 mm²

: TRUE

: Other copper alloys

: 10 A

: Thermoplastic

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo de producto

Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

N.º artículo:195486

Entrega Mar. 24/11

Enviado por Conrad Electronic

Este artículo

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

6,71 €^*

Weidmüller 1003160000 Inserto macho RockStar® HDC HQ 4 + 2 + PE Engaste 1 UD(S).

N.º artículo:195481

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

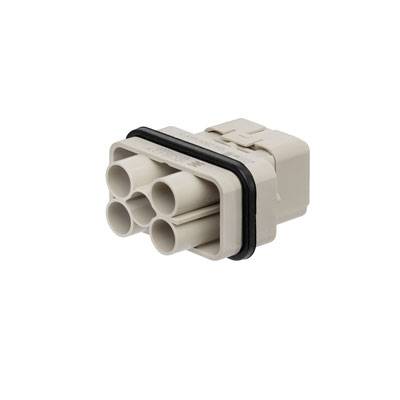

Weidmüller 1003170000 Inserto macho RockStar® HDC HQ 4 + 2 + PE Engaste 1 UD(S).

N.º artículo:195482

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

7,55 €^*

Weidmüller 1003180000 Inserto macho RockStar® HDC HQ 7 + PE Engaste 1 UD(S).

N.º artículo:195483

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

17,64 €^*

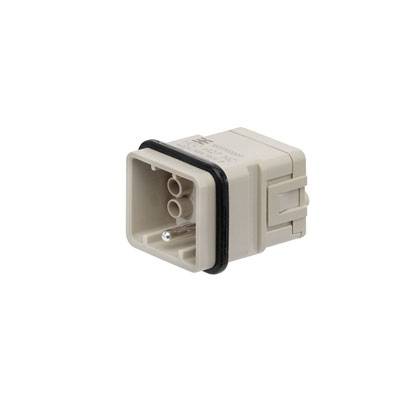

Weidmüller 1003190000 Inserto macho RockStar® HDC HQ 7 + PE Engaste 1 UD(S).

N.º artículo:195484

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

16,80 €^*

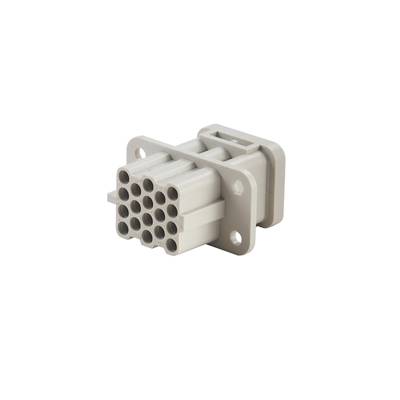

Weidmüller 1003200000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

N.º artículo:195485

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

4,61 €^*

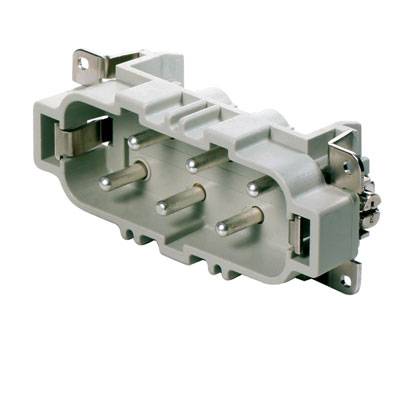

Weidmüller 1498700000 Inserto macho RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202767

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

36,13 €^*

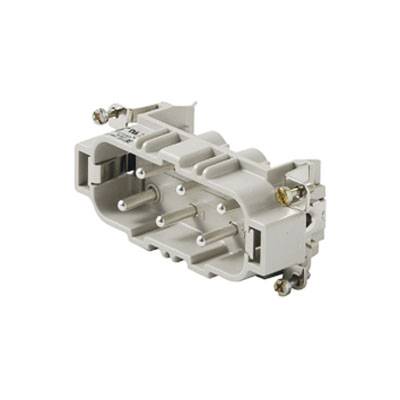

Weidmüller 1498800000 Inserto macho RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202768

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

29,40 €^*

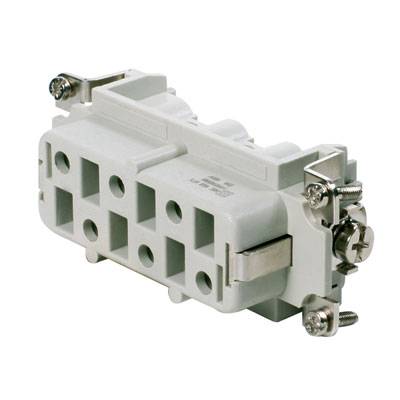

Weidmüller 1498900000 Inserto hembra RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202769

Entrega inmediata Lun. 02/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

35,29 €^*

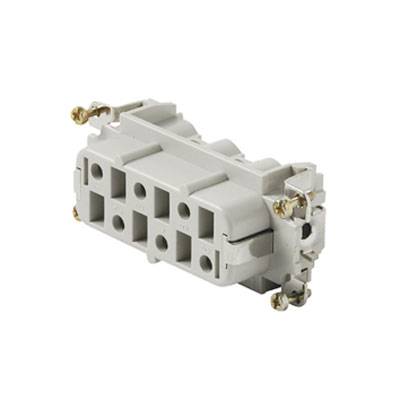

Weidmüller 1499000000 Inserto hembra RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:321942

Entrega inmediata Lun. 02/11

5 Set(s)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

29,40 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 195486 Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 195486 Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

Descripción

Inserto para bolígrafo. HDC - Inserto, clavija, 250 V, 10 A, número de polos: 17, conexión de crimpado, tamaño: HQ. La serie HQ: dimensiones reducidas pero gran tamaño. Las especificaciones eléctricas hablan por sí solas. Aquí también se pueden utilizar los contactos de crimpado HD, de eficacia probada. El nivel de conexión del conductor está diseñado como un contacto de crimpado. La tecnología de conexión por crimpado, de eficacia probada, se ha utilizado durante décadas. Los contactos de crimpado no están incluidos con los insertos. Número de polos: 17 (+PE), Corriente nominal: 10 A, Tensión nominal: 250 V, Tensión nominal según UL/CSA: 600 V CA/CC. Terminal de crimpado.

Este texto es el resultado de una traducción automática.
