Similar a la imagen

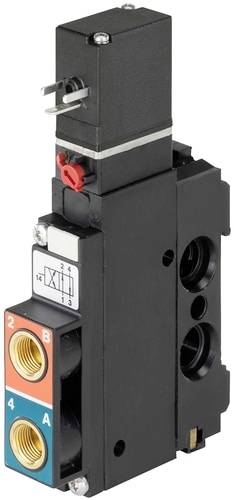

Bürkert Válvula neumática 5470 299728 2 hasta 10 bar 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
1 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
109,24 €
3
3% = 9,09 €
106,21 €
5
4% = 21,20 €
105,00 €
10
5% = 50,60 €
104,18 €
25
5% = 148,75 €
103,29 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (109,24 € / Unidad)
109,24 €
más el IVA aplicable
& Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Válvula neumática de 4/2 vías
- Válvula compacta, versiones de 3/2 vías y 4/2 vías.
- Se puede apilar como un bloque de válvulas
- Bajo consumo de energía eléctrica
- Numerosas conexiones neumáticas
- Construcción robusta
Especificaciones técnicas
- Accionamiento: manual. Material: PA (poliamida).
- Conjunto (colector de válvulas) - espaciado 1: 19 mm
- Material de sellado - Material de sellado de la válvula principal: NBR (caucho de nitrilo)
- Material de sellado - material de sellado del control piloto: FKM (fluoroelastómero)
- Presión y temperatura - Temperatura mínima del medio: -10 °C
- Presión y temperatura - Temperatura máxima del medio: 50 °C
- Presión y temperatura - Temperatura ambiente mínima: -10 °C
- Presión y temperatura - Temperatura ambiente máxima: 55 °C
- Presión y temperatura - Presión nominal mín.: 2 bar
- Presión y temperatura - Presión nominal máxima: 10 bar
- Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
- Conexión eléctrica - Tipo de conexión eléctrica: Enchufe tipo C según DIN EN 175301-803
- Conexión eléctrica - Posición de la conexión eléctrica: Lado de alimentación
- Características del dispositivo - Subgrupo de producto: Válvulas neumáticas
- Características del dispositivo - Tipo de retorno: Resorte neumático + resorte mecánico
- Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
- Características del dispositivo - Tipo de control de la válvula: eléctrico
- Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 15 ms
- Propiedades del dispositivo - Tiempo máximo de cierre de conmutación: 12 ms
- Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
- Características del dispositivo - Reducción de potencia integrada: No
- Diámetro nominal (valor Kv) - valor QNn (gas): 300 l/min
- Diámetro nominal (valor Kv) - control de prealimentación Diámetro nominal (mm): 1,2 mm
- Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 4 mm
- Conexión de proceso/línea - diámetro de conexión de suministro (pulgadas): 1/8 de pulgada
- Conexión de proceso/línea - tipo de conexión de suministro: rosca interna
- Conexión de proceso/línea - conexión de suministro Tipo de rosca: G
- Conexión de proceso/línea - tipo de conexión de trabajo: conector de manguera
- Conexión de proceso/línea - posición de conexión de trabajo: parte inferior de la válvula
- Conexión de proceso/línea - conexión de trabajo. Material: Latón.
- Conexión de proceso/línea - diámetro de conexión de trabajo (mm): 6 mm
- Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP65
- Voltaje - Voltaje de la batería: Sí
- Voltaje - Voltaje mínimo / Voltaje nominal: 24 V
- Voltaje - Voltaje máximo / Voltaje nominal: 24 V
- Voltaje - Voltaje CA: No
- Voltaje - Voltaje CC: Sí
- Bobina (núcleo) - Consumo mínimo de energía eléctrica: 2 W
- Bobina (núcleo): consumo máximo de energía eléctrica: 2 W
- Bobina (núcleo) - Cableado de la bobina LED: No
- Bobina (núcleo) - Circuito de bobina Protección contra sobretensión: sin
- Bobina (núcleo) - Conexión de la bobina Rectificador: No
- Bobina (núcleo) - Cableado de la bobina Protección de polaridad: No
- Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
- Bobina (núcleo) - Circuito de bobina Diodo de libre circulación redundante: No
- Materiales - Material principal de la válvula en contacto con el fluido: PA (poliamida)
- Materiales - Material principal de la válvula en contacto con el medio ambiente: PA (poliamida)
- Materiales - Material de precontrol en contacto con el medio: PA (Poliamida)
- Materiales - Material de precontrol en contacto con el medio ambiente: PA (Poliamida)
- Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 4
- Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
- Principio de funcionamiento - Función de la válvula: G - abierta en posición de reposo - puerto de presión 1 (P) al puerto de trabajo 2 (B), puerto de trabajo 4 (A) a la salida 3 (R) G - abierta en posición de reposo - puerto de presión 1 (P) al puerto de trabajo 2 (B), puerto de trabajo 4 (A) a la salida 3 (R)
- Modo de funcionamiento - funcionamiento manual: Sí
- Modo de funcionamiento - Tipo de funcionamiento manual: Palanca giratoria
- Modo de funcionamiento: Mecanismo de bloqueo de funcionamiento manual: Sí
- Modo de funcionamiento: Funcionamiento manual mediante tornillo ranurado: Sí
- Tipo de aprobación: ULUL
- Tipo de aprobación: Reconocido por cURus
- Tipo de producto
Válvula neumática
- operativo
-10 °C (min)
- Min temperatura de funcionamiento.
-10 °C
- Fabricante de la pieza.
299728
- Presión de servicio (máx.)
10 bar
- Presión de servicio (mín.)
2 bar
- Intervalo de presión de servicio
2 hasta 10 bar
- Fluido de servicio
Aire comprimido
IP65
- Máx., La temperatura media
50 °C
- min temperatura del medio.
-10 °C
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 3047039 Bürkert Válvula neumática 5470 299728 2 hasta 10 bar 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3047039 Bürkert Válvula neumática 5470 299728 2 hasta 10 bar 1 UD(S).
Descripción
Las válvulas del tipo 5470 constan de una electroválvula de balancín piloto del tipo 6106 y una válvula neumática. Dentro de la carcasa de la válvula piloto, una armadura inclinable se dobla, de forma similar a un balancín. Él cambia la válvula. El ligero movimiento de inclinación del balancín no produce desgaste; no requiere lubricación básica. El modelo 5470 R está disponible como válvula de 3/2 vías y de 4/2 vías. Las válvulas se pueden conectar individualmente en serie mediante una brida modular. Se pueden unir mediante módulos de conexión para formar bloques de válvulas. Existen diferentes versiones para las conexiones 2 y 4.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
