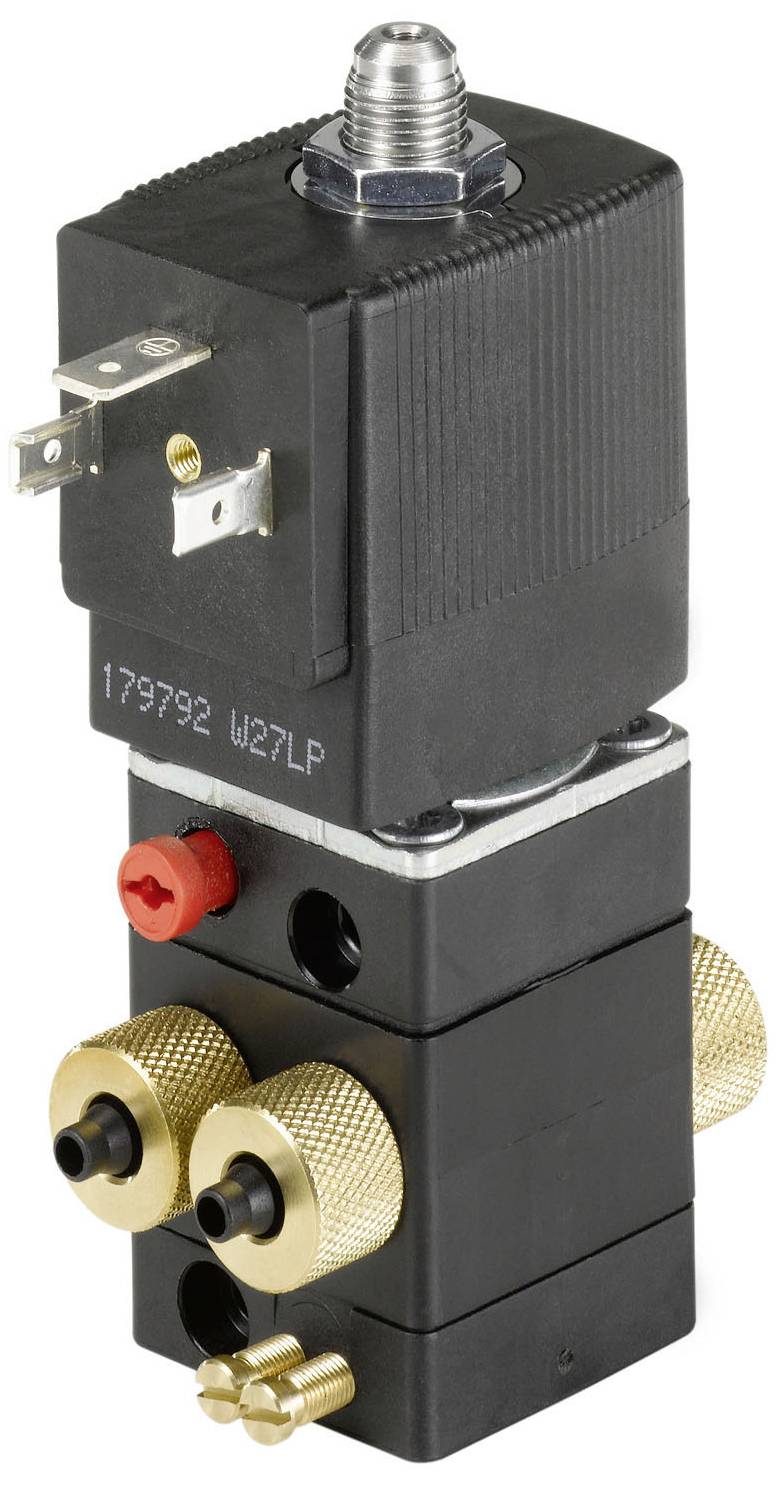

Bürkert Válvula neumática 5420 134629 2.5 hasta 10 bar 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
1 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
159,66 €
3
2% = 11,70 €
155,76 €
5
3% = 27,25 €
154,21 €
10
4% = 64,80 €
153,18 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Solo quedan 1 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Válvula neumática de 4/2 vías
- Válvula compacta
- Bobina sobreconectada
- El aire de escape puede ser regulado.
- Conexión roscada y con brida para manguera
- Diseño de válvula de asiento
Especificaciones técnicas
- Accionamiento: manual. Material: PA (poliamida).
- Conjunto (colector de válvulas) - Espaciado 1: 33 mm
- Material de sellado - Material de sellado de la válvula principal: NBR (caucho de nitrilo)
- Material de sellado - material de sellado del control piloto: NBR (caucho de nitrilo)
- Presión y temperatura - Temperatura mínima del medio: -10 °C
- Presión y temperatura - Temperatura máxima del medio: 60 °C
- Presión y temperatura - Temperatura ambiente mínima: -10 °C
- Presión y temperatura - Temperatura ambiente máxima: 55 °C
- Presión y temperatura - Presión nominal mín.: 2,5 bar
- Presión y temperatura - Presión nominal máxima: 10 bar
- Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
- Conexión eléctrica - Tipo de conexión eléctrica: Enchufe tipo A según DIN EN 175301-803
- Conexión eléctrica - Posición de la conexión eléctrica: lado opuesto a la alimentación
- Características del dispositivo - Subgrupo de producto: Válvulas neumáticas
- Características del dispositivo - Tipo de retorno: Resorte neumático + resorte mecánico
- Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
- Características del dispositivo - Tipo de control de la válvula: eléctrico
- Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 30 ms
- Propiedades del dispositivo - Tiempo máximo de cierre de conmutación: 20 ms
- Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
- Características del dispositivo - Reducción de potencia integrada: No
- Diámetro nominal (valor Kv) - valor QNn (gas): 150 l/min
- Diámetro nominal (valor Kv) - control de prealimentación Diámetro nominal (mm): 1,1 mm
- Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 3 mm
- Conexión de proceso/línea - diámetro de conexión de suministro (pulgadas): 1/8 de pulgada
- Conexión de proceso/línea - tipo de conexión de suministro: rosca interna
- Conexión de proceso/línea - conexión de suministro Tipo de rosca: G
- Conexión de proceso/línea - tipo de conexión de trabajo: sistema de conexión por tornillo
- Conexión de proceso/línea - posición de conexión de trabajo: lado opuesto al del proveedor
- Conexión de proceso/línea - conexión de trabajo Material: PA (poliamida)
- Conexión de proceso/línea - conexión de trabajo Diámetro (mm): 6 mm
- Conexión de proceso/línea - conexión de trabajo Sistema de conexión por tornillo: racor de manguera
- Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP65
- Voltaje - Voltaje de la batería: No
- Voltaje - Voltaje mínimo / Voltaje nominal: 230 V
- Voltaje - Voltaje máximo / Voltaje nominal: 230 V
- Voltaje - Voltaje de CA: Sí
- Voltaje - Voltaje CC: No
- Bobina (núcleo) - Consumo mínimo de energía eléctrica: 2 W
- Bobina (núcleo): consumo máximo de energía eléctrica: 2 W
- Bobina (núcleo) - Cableado de la bobina LED: No
- Bobina (núcleo) - Circuito de la bobina Protección contra sobretensión: sin
- Bobina (núcleo) - Conexión de la bobina Rectificador: No
- Bobina (núcleo) - Cableado de la bobina Protección de polaridad: No
- Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
- Bobina (núcleo) - Circuito de bobina Diodo de libre circulación redundante: No
- Materiales - Material principal de la válvula en contacto con el fluido: PA (poliamida)
- Materiales - Material principal de la válvula en contacto con el medio ambiente: PA (poliamida)
- Materiales - Material de precontrol en contacto con el medio: PA (Poliamida)
- Materiales - Material de precontrol en contacto con el medio ambiente: PA (Poliamida)
- Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 4
- Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
- Principio de funcionamiento - Función de la válvula: G - abierta en posición de reposo - puerto de presión 1 (P) al puerto de trabajo 2 (B), puerto de trabajo 4 (A) a la salida 3 (R) G - abierta en posición de reposo - puerto de presión 1 (P) al puerto de trabajo 2 (B), puerto de trabajo 4 (A) a la salida 3 (R)
- Modo de funcionamiento - funcionamiento manual: Sí
- Modo de funcionamiento - Tipo de funcionamiento manual: Combinación de palanca giratoria y botón pulsador.
- Modo de funcionamiento: Mecanismo de bloqueo de funcionamiento manual: Sí
- Modo de funcionamiento: Funcionamiento manual mediante tornillo ranurado: Sí
- Frecuencia de voltaje: 50/60 Hz
- Tipo de producto
Válvula neumática
- operativo
-10 °C (min)
- Min temperatura de funcionamiento.
-10 °C
- Fabricante de la pieza.
134629
- Presión de servicio (máx.)
10 bar
- Presión de servicio (mín.)
2.5 bar
- Intervalo de presión de servicio
2.5 hasta 10 bar
- Fluido de servicio
Aire comprimido
IP65
- Máx., La temperatura media
60 °C
- min temperatura del medio.
-10 °C
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 3046857 Bürkert Válvula neumática 5420 134629 2.5 hasta 10 bar 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3046857 Bürkert Válvula neumática 5420 134629 2.5 hasta 10 bar 1 UD(S).
Descripción
El modelo 5420 es una válvula de asiento de 4 vías con accionamiento piloto y diafragmas servoaccionados. Se requiere una diferencia de presión mínima de 2,5 bar para la conmutación. La válvula se puede montar en placas de conexión de doble canal con una fuente de presión común.
