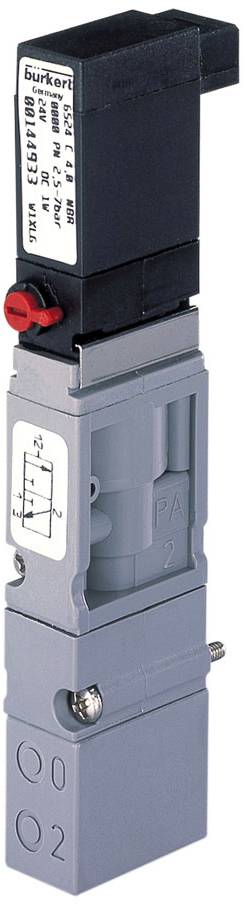

Bürkert Válvula neumática 6524 186260 2.5 hasta 10 bar 1 UD(S).

Bürkert Válvula neumática 6524 186260 2.5 hasta 10 bar 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Actualmente no disponible
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Total (142,85 € / Unidad)
142,85 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Válvula neumática de 2x3/2 vías de 10 mm

  • Diseño compacto
  • Segunda conexión para la función de apagado
  • Bajo consumo de energía eléctrica
  • Tiempos de conmutación rápidos

Especificaciones técnicas

  • Accionamiento: manual. Material: PA (poliamida).
  • Conjunto (colector de válvulas) - espaciado 1: 11 mm
  • Material de sellado - Material de sellado de la válvula principal: FKM (fluoroelastómero)
  • Material de sellado - material de sellado del control piloto: FKM (fluoroelastómero)
  • Presión y temperatura - Temperatura mínima del medio: -10 °C
  • Presión y temperatura - Temperatura máxima del medio: 50 °C
  • Presión y temperatura - Temperatura ambiente mínima: -10 °C
  • Presión y temperatura - Temperatura ambiente máxima: 55 °C
  • Presión y temperatura - Presión nominal mín.: 2,5 bar
  • Presión y temperatura - Presión nominal máxima: 10 bar
  • Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
  • Conexión eléctrica - Tipo de conexión eléctrica: Enchufe rectangular de 2,54 mm, 3 pines
  • Conexión eléctrica - Posición de la conexión eléctrica: Lado de alimentación
  • Conexión eléctrica - Número de contactos: 3
  • Conexión eléctrica - Polaridad de la conexión eléctrica: pin central terminal positivo
  • Características del dispositivo - Subgrupo de producto: Válvulas neumáticas
  • Características del dispositivo - Tipo de retorno: Resorte neumático + resorte mecánico
  • Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
  • Características del dispositivo - Tipo de control de la válvula: eléctrico
  • Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 15 ms
  • Propiedades del dispositivo - Tiempo máximo de cierre de conmutación: 20 ms
  • Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
  • Características del dispositivo - Reducción de potencia integrada: Sí
  • Características del dispositivo - Tipo de montaje: Tornillos métricos
  • Especificaciones del dispositivo - Dimensiones de montaje: M2 x 28
  • Propiedades del dispositivo - Material de montaje: acero
  • Diámetro nominal (valor Kv) - valor QNn (gas): 300 l/min
  • Diámetro nominal (valor Kv) - control de prealimentación Diámetro nominal (mm): 0,6 mm
  • Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 4 mm
  • Conexión de proceso/línea - tipo de conexión de suministro: brida
  • Conexión de proceso/línea - imagen de brida: FM20
  • Conexión de proceso/línea - tipo de conexión de trabajo: brida
  • Conexión de proceso/línea - Posición de conexión de trabajo: en el módulo neumático
  • Conexión de proceso/línea - diagrama de brida de conexión de trabajo: FM20
  • Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP20
  • Voltaje - Voltaje de la batería: Sí
  • Voltaje - Voltaje mínimo / Voltaje nominal: 24 V
  • Voltaje - Voltaje máximo / Voltaje nominal: 24 V
  • Voltaje - Voltaje CA: No
  • Voltaje - Voltaje CC: No
  • Bobina (núcleo) - Tamaño de la bobina: 10 mm
  • Bobina (núcleo) - Consumo mínimo de energía eléctrica: 0,8 W
  • Bobina (núcleo): consumo máximo de energía eléctrica: 0,8 W
  • Bobina (núcleo) - Cableado de la bobina LED: No
  • Bobina (núcleo) - Circuito de bobina Protección contra sobretensión: sin
  • Bobina (núcleo) - Conexión de la bobina Rectificador: No
  • Bobina (núcleo) - Cableado de la bobina Protección de polaridad: No
  • Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
  • Bobina (núcleo) - Circuito de bobina Diodo de libre circulación redundante: No
  • Bobina (núcleo): consumo de energía eléctrica durante 2 minutos: 0,8 W
  • Bobina (núcleo) - Consumo de energía eléctrica 2 máx.: 0,8 W
  • Materiales - Material principal de la válvula en contacto con el fluido: PA (poliamida)
  • Materiales - Material principal de la válvula en contacto con el medio ambiente: PA (poliamida)
  • Materiales - Material de precontrol en contacto con el medio: PPS (sulfuro de polifenileno)
  • Materiales - Material de precontrol en contacto con el medio ambiente: PPS (sulfuro de polifenileno)
  • Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 3
  • Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
  • Principio de funcionamiento - Función de la válvula: C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO) C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO)
  • Modo de funcionamiento - Funcionamiento manual: Sí
  • Modo de funcionamiento - Tipo de funcionamiento manual: Palanca giratoria
  • Modo de funcionamiento: Mecanismo de bloqueo de funcionamiento manual: Sí
  • Modo de funcionamiento: Funcionamiento manual mediante tornillo ranurado: Sí
  • Principio de funcionamiento - Función de la válvula 2 Código: C
  • Modo de funcionamiento: conexión de línea de fluidos 2 Cantidad: 3
  • Principio de funcionamiento - Función de la válvula 2 Número de posiciones del interruptor: 2
  • Principio de funcionamiento - Función de la válvula 2: C - en posición de reposo, el puerto de presión 1 (P/NC) está cerrado, el puerto de trabajo 2 (A/OUT) está abierto al puerto 3 (R/NO).
Tipo de producto

Válvula neumática

Área de visualización (máx.)

10 bar

operativo

-10 °C (min)

Min temperatura de funcionamiento.

-10 °C

Fabricante de la pieza.

186260

Presión de servicio (máx.)

10 bar

Presión de servicio (mín.)

2.5 bar

Intervalo de presión de servicio

2.5 hasta 10 bar

Fluido de servicio

Aire comprimido

Ø del tubo

4 mm

IP20

Máx., La temperatura media

50 °C

min temperatura del medio.

-10 °C

Documentos y descargas

Ficha técnica

Ficha técnica 3047117 Bürkert Válvula neumática 6524 186260 2.5 hasta 10 bar 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3047117 Bürkert Válvula neumática 6524 186260 2.5 hasta 10 bar 1 UD(S).

Descripción

El modelo 6524 consta de una electroválvula de palanca pilotada tipo 6144 y una válvula de asiento neumática. El sistema operativo de conmutación permite manejar altas presiones con bajo consumo de energía y tiempos de conmutación cortos. Todas las válvulas están equipadas de serie con accionamiento manual. La variante de válvula de 2 x 3/2 vías es una combinación de dos electroválvulas de palanca pilotadas tipo 6144 y una válvula de asiento neumática. La válvula también está disponible con una segunda conexión (cable crimpado), lo que permite una función de parada de emergencia por motivos de seguridad.
