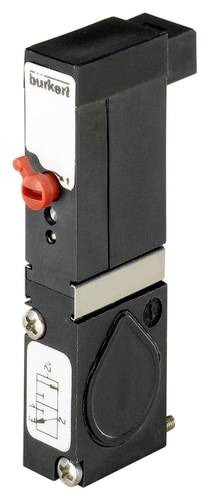

Similar a la imagen

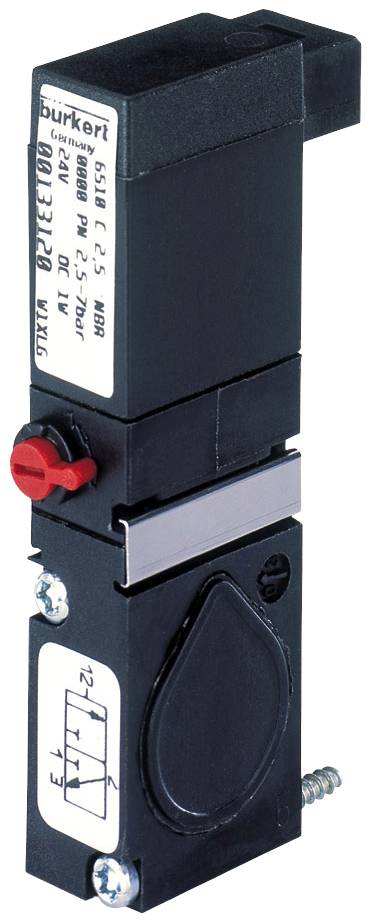

Bürkert Válvula neumática 6510 184307 2.5 hasta 10 bar 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (62,18 € / Unidad)
62,18 €
más el IVA aplicable
& Solo quedan 1 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Válvula neumática de 3/2 vías de 10 mm
- Diseño compacto
- Tiempos de conmutación rápidos
- Bajo consumo de energía eléctrica
Especificaciones técnicas
- Accionamiento - Funcionamiento manual Material: no hay funcionamiento manual presente
- Conjunto (colector de válvulas) - espaciado 1: 11 mm
- Material de sellado - Material de sellado de la válvula principal: NBR (caucho de nitrilo)
- Material de sellado - material de sellado del control piloto: FKM (fluoroelastómero)
- Presión y temperatura - Temperatura mínima del medio: -10 °C
- Presión y temperatura - Temperatura máxima del medio: 50 °C
- Presión y temperatura - Temperatura ambiente mínima: -10 °C
- Presión y temperatura - Temperatura ambiente máxima: 55 °C
- Presión y temperatura - Presión nominal mín.: 2,5 bar
- Presión y temperatura - Presión nominal máxima: 10 bar
- Conexión eléctrica: toma de corriente incluida en el suministro: no incluida
- Conexión eléctrica - Tipo de conexión eléctrica: Enchufe - Dimensiones de la rejilla rectangular 5,08
- Conexión eléctrica - Posición de la conexión eléctrica: Lado de alimentación
- Conexión eléctrica - Número de contactos: 2
- Conexión eléctrica - Polaridad de la conexión eléctrica: pin derecho, terminal positivo
- Características del dispositivo - Subgrupo de producto: Válvulas neumáticas
- Características del dispositivo - Tipo de retorno: Resorte neumático + resorte mecánico
- Características del dispositivo - Principio de funcionamiento de la válvula principal: Válvula de asiento
- Características del dispositivo - Tipo de control de la válvula: eléctrico
- Propiedades del dispositivo - Tiempo máximo de conmutación de apertura: 10 ms
- Propiedades del dispositivo - Tiempo máximo de cierre de conmutación: 15 ms
- Características del dispositivo - Modo de funcionamiento/tiempo de ciclo nominal: 100%
- Características del dispositivo - Reducción de potencia integrada: No
- Características del dispositivo - Tipo de montaje: tornillos autorroscantes de plástico
- Especificaciones del dispositivo - Dimensiones de montaje: M2 x 20
- Propiedades del dispositivo - Material de montaje: acero
- Diámetro nominal (valor Kv) - valor QNn (gas): 150 l/min
- Diámetro nominal (valor Kv) - control de prealimentación Diámetro nominal (mm): 0,6 mm
- Diámetro nominal (valor Kv) - Diámetro nominal de la válvula principal 1 (P) (mm): 2,5 mm
- Conexión de proceso/línea - tipo de conexión de suministro: brida
- Conexión de proceso/línea - imagen de brida: FM08
- Conexión de proceso/línea - tipo de conexión de trabajo: brida
- Proceso / Conexión de línea - posición de conexión de trabajo: en el módulo neumático
- Conexión de proceso/línea: diagrama de brida de conexión de trabajo: FM08
- Clase de protección - Clase de protección IP (máx. con conexión adecuada): IP20
- Voltaje - Voltaje de la batería: Sí
- Voltaje - Voltaje mínimo / Voltaje nominal: 24 V
- Voltaje - Voltaje máximo / Voltaje nominal: 24 V
- Voltaje - Voltaje CA: No
- Voltaje - Voltaje CC: No
- Bobina (núcleo) - Tamaño de la bobina: 10 mm
- Bobina (núcleo) - Consumo mínimo de energía eléctrica: 0,8 W
- Bobina (núcleo): consumo máximo de energía eléctrica: 0,8 W
- Bobina (núcleo) - Cableado de la bobina LED: No
- Bobina (núcleo) - Circuito de bobina Protección contra sobretensión: sin
- Bobina (núcleo) - Conexión de la bobina Rectificador: No
- Bobina (núcleo) - Cableado de la bobina Protección de polaridad: No
- Bobina (núcleo) - Circuito de bobina Diodo de rueda libre: No
- Bobina (núcleo) - Circuito de bobina Diodo de libre circulación redundante: No
- Materiales - Material principal de la válvula en contacto con el fluido: PA (poliamida)
- Materiales - Material principal de la válvula en contacto con el medio ambiente: PA (poliamida)
- Materiales - Material de precontrol en contacto con el medio: PPS (sulfuro de polifenileno)
- Materiales - Material de precontrol en contacto con el medio ambiente: PPS (sulfuro de polifenileno)
- Modo de funcionamiento: conexión de línea de fluidos. Cantidad: 3
- Principio de funcionamiento - Función de la válvula Número de posiciones de conmutación: 2
- Principio de funcionamiento - Función de la válvula: C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO) C - cerrada en posición de reposo - puerto de presión 1 (P/NC), puerto de trabajo 2 (A/OUT) abierto al puerto 3 (R/NO)
- Modo de funcionamiento - Funcionamiento manual: No
- Modo de funcionamiento - Tipo de funcionamiento manual: No disponible
- Principio de funcionamiento - Mecanismo de bloqueo de accionamiento manual: no hay accionamiento manual disponible
- Modo de funcionamiento: funcionamiento manual mediante tornillo ranurado: no hay funcionamiento manual disponible.
- Tipo de producto
Válvula neumática
- operativo
-10 °C (min)
- Min temperatura de funcionamiento.
-10 °C
- Fabricante de la pieza.
184307
- Presión de servicio (máx.)
10 bar
- Presión de servicio (mín.)
2.5 bar
- Intervalo de presión de servicio
2.5 hasta 10 bar
- Fluido de servicio
Aire comprimido
- Ø del tubo
2.5 mm
IP20
- Máx., La temperatura media
50 °C
- min temperatura del medio.
-10 °C
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 3046948 Bürkert Válvula neumática 6510 184307 2.5 hasta 10 bar 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3046948 Bürkert Válvula neumática 6510 184307 2.5 hasta 10 bar 1 UD(S).
Descripción
El modelo 6510 consta de una electroválvula de palanca pilotada tipo 6144 y una válvula de asiento neumática. El sistema operativo de conmutación permite manejar altas presiones con bajo consumo de energía y tiempos de conmutación cortos. Todas las válvulas están equipadas de serie con accionamiento manual. El modelo 6510 se puede conectar en serie y, con una conexión de enchufe en la parte posterior, se utiliza preferiblemente en colectores de válvulas tipo 8640 y, con una conexión de enchufe en la parte frontal, principalmente en bloques de válvulas para el control de actuadores neumáticos.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
