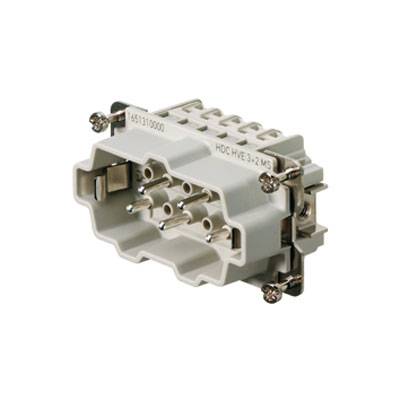

Weidmüller 1967230000 Inserto macho RockStar® HDC HVE 3 + 2 + PE Resorte de tracción 1 UD(S).
Tipo de producto
Inserto macho
conexión
Resorte de tracción
serie
RockStar® HDC HVE
características especiales
Con aleación de cobre
Número total de polos
3 + 2 + PE
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (17,99 € / Unidad)
17,99 €
IVA incl.
& Solo quedan 5 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Inserto macho
- HDC HVE 3+2 MT CtH
Especificaciones técnicas
- Peso neto: 47 g
- Temperatura límite: -40 °C ... 125 °C
- Resistencia de aislamiento: 1010 Ω
- Nivel de contaminación: 3
- Ancho: 34 mm
- Altura: 33,5 mm
- Profundidad: 64 mm
- Longitud de la base: 64 mm
- Tamaño: 4
- Serie: HVE
- Tensión nominal (DIN EN 61984): 830 V
- Tensión nominal según UL/CSA: 600 V CA/CC
- Tensión nominal soportada a impulsos (DIN EN 61984): 8 kV
- Corriente nominal (DIN EN 61984): 20 A
- Clase de inflamabilidad según UL 94: V-0
- Resistencia de contacto: ≤ 2 mΩ
- Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
- Grupo de materiales aislantes: IIIa
- Ciclos de apareamiento Ag: ≥ 500
- Tipo de conexión PE: Conexión por tornillo
- Sección transversal de conexión del conductor AWG (PE), máx.: AWG 12
- Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
- Longitud de pelado para conexión nominal: 8 mm
- Longitud de pelado de la conexión PE: 10 mm
- Par de apriete máximo para la conexión PE: 1,5 Nm
- Par de apriete mínimo para la conexión PE: 1,2 Nm
- Tornillo de montaje: M4
- Tamaño de la cabeza Phillips: Tamaño PH1
- Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
- Superficie: Pasivada con plata
- Material: Aleación de cobre
- Ranura de dimensiones de la hoja (conexión por tornillo): SD 0,5 x 3,0
- Altura del tapón: 33,5 mm
- Número de contactos de servicio: 3
- Tipo de producto
Inserto macho
- serie
RockStar® HDC HVE
- características especiales
Con aleación de cobre
- conexión
Resorte de tracción
- Número total de polos
3 + 2 + PE
- Sección del conductor (máx.)
2.5 mm²
- Número de polos
3
2
- Sección del conductor (mín.)
0.25 mm²
- Contenido
1 UD(S).
- Contacto en avance (PE)
Sí
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 256179 Weidmüller 1967230000 Inserto macho RockStar® HDC HVE 3 + 2 + PE Resorte de tracción 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 256179 Weidmüller 1967230000 Inserto macho RockStar® HDC HVE 3 + 2 + PE Resorte de tracción 1 UD(S).
Descripción
Inserto para bolígrafo. HDC - Inserto, pin, 830 V, 20 A, número de polos: 5, conexión de resorte de tensión, tamaño: 4. Los insertos de alta tensión de la serie HVE están equipados con dos contactos retardados. El nivel de conexión del conductor está diseñado como un elemento de resorte de tensión. Esto hace que prácticamente no requiera mantenimiento y garantiza una conexión segura y duradera, diseñada para ser resistente a las vibraciones. Número de polos: 5, Corriente nominal: 24 A, Tensión nominal: 830 V, Tensión nominal según UL/CSA: 600 V CA/CC. Conexión de resorte de tensión.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
