Name: Weidmüller 1967210000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Resorte de tracción 1 UD(S).
Brand: Weidmüller
SKU: 256177
Availability: BackOrder

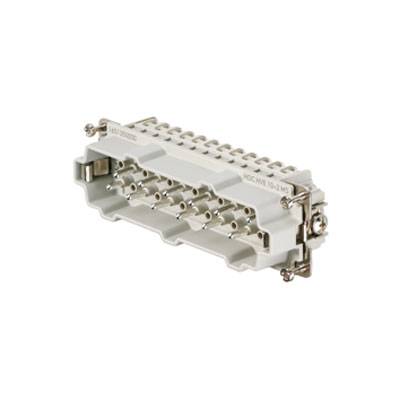

Weidmüller 1967210000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Resorte de tracción 1 UD(S).-0

Tipo de producto

Inserto macho

conexión

Resorte de tracción

serie

RockStar® HDC HVE

características especiales

Con aleación de cobre

Número total de polos

10 + 2 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mié. 27/01/2027

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (24,36 € / Unidad)

24,36 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto macho

HDC HVE 10+2 MT CtH

Especificaciones técnicas

Peso neto: 82 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 34 mm
Altura: 33,5 mm
Profundidad: 111 mm
Longitud de la base: 111 mm
Tamaño: 8
Serie: HVE
Tensión nominal (DIN EN 61984): 830 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 8 kV
Corriente nominal (DIN EN 61984): 20 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 12
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 8 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 1,5 Nm
Par de apriete mínimo para la conexión PE: 1,2 Nm
Tornillo de montaje: M4
Tamaño de la cabeza Phillips: Tamaño PH1
Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
Superficie: Pasivada con plata
Material: Aleación de cobre
Ranura de dimensiones de la hoja (conexión por tornillo): SD 0,5 x 3,0
Altura del tapón: 33,5 mm
Número de contactos de servicio: 10

Tipo de producto: Inserto macho

serie: RockStar® HDC HVE

características especiales: Con aleación de cobre

conexión: Resorte de tracción

Número total de polos: 10 + 2 + PE

Sección del conductor (máx.): 2.5 mm²

Número de polos: 10
2

Sección del conductor (mín.): 0.25 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

UKCA: Sí

Variantes(Los precios no incluyen el IVA legal, más gastos de envío)

conexión

Tipo de producto

Weidmüller 1003160000 Inserto macho RockStar® HDC HQ 4 + 2 + PE Engaste 1 UD(S).

N.º artículo:195481

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

5,03 €^*

Weidmüller 1003170000 Inserto macho RockStar® HDC HQ 4 + 2 + PE Engaste 1 UD(S).

N.º artículo:195482

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

7,55 €^*

Weidmüller 1003180000 Inserto macho RockStar® HDC HQ 7 + PE Engaste 1 UD(S).

N.º artículo:195483

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

17,64 €^*

Weidmüller 1003190000 Inserto macho RockStar® HDC HQ 7 + PE Engaste 1 UD(S).

N.º artículo:195484

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

16,80 €^*

Weidmüller 1003200000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

N.º artículo:195485

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

4,61 €^*

Weidmüller 1003210000 Inserto macho RockStar® HDC HQ 17 + PE Engaste 1 UD(S).

N.º artículo:195486

Entrega Mar. 24/11

Enviado por Conrad Electronic

Engaste

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

6,71 €^*

Weidmüller 1498700000 Inserto macho RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202767

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

36,13 €^*

Weidmüller 1498800000 Inserto macho RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202768

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto macho

Unidad(es)

Mín.: 1

Múltiplos: 1

29,40 €^*

Weidmüller 1498900000 Inserto hembra RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:202769

Entrega inmediata Mar. 03/11

5 Unidad(es)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

35,29 €^*

Weidmüller 1499000000 Inserto hembra RockStar® HDC HSB 6 + PE Atornillar 1 UD(S).

N.º artículo:321942

Entrega inmediata Mar. 03/11

5 Set(s)

Enviado por Conrad Electronic

Atornillar

Inserto hembra

Unidad(es)

Mín.: 1

Múltiplos: 1

29,40 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 256177 Weidmüller 1967210000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Resorte de tracción 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 256177 Weidmüller 1967210000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Resorte de tracción 1 UD(S).

Descripción

Inserto para bolígrafo. HDC - Inserto, pasador, 830 V, 20 A, número de polos: 12, conexión de resorte de tensión, tamaño: 8. Los insertos de alta tensión de la serie HVE están equipados con dos contactos retardados. El nivel de conexión del conductor está diseñado como un elemento de resorte de tensión. Esto hace que prácticamente no requiera mantenimiento y garantiza una conexión segura y duradera, diseñada para ser resistente a las vibraciones. Número de polos: 12, Corriente nominal: 23 A, Tensión nominal: 830 V, Tensión nominal según UL/CSA: 600 V CA/CC. Conexión de resorte de tensión.

Este texto es el resultado de una traducción automática.
