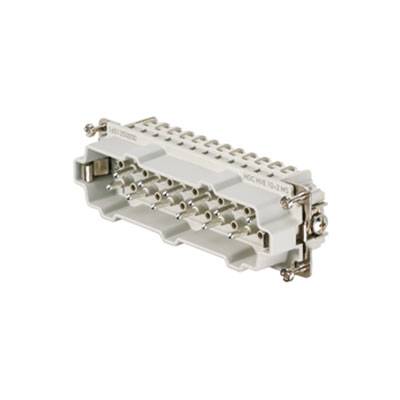

Weidmüller 1651350000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Atornillar 1 UD(S).
Tipo de producto
Inserto macho
conexión
Atornillar
serie
RockStar® HDC HVE
características especiales
Con aleación de cobre
Número total de polos
10 + 2 + PE
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (31,99 € / Unidad)
31,99 €
IVA incl.
& Solo quedan 5 Unidad(es) disponibles
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Inserto macho
- HDC HVE 10+2 MS
Especificaciones técnicas
- Peso neto: 97 g
- Temperatura límite: -40 °C ... 125 °C
- Resistencia de aislamiento: 1010 Ω
- Nivel de contaminación: 3
- Ancho: 34 mm
- Altura: 35,7 mm
- Profundidad: 111 mm
- Longitud de la base: 111 mm
- Tamaño: 8
- Serie: HVE
- Tensión nominal (DIN EN 61984): 830 V
- Tensión nominal según UL/CSA: 600 V CA/CC
- Tensión nominal soportada a impulsos (DIN EN 61984): 8 kV
- Corriente nominal (DIN EN 61984): 20 A
- Clase de inflamabilidad según UL 94: V-0
- Resistencia de contacto: ≤ 2 mΩ
- Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
- Grupo de materiales aislantes: IIIa
- Ciclos de apareamiento Ag: ≥ 500
- Tipo de conexión PE: Conexión por tornillo
- Sección transversal de conexión del conductor AWG (PE), máx.: AWG 12
- Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
- Longitud de pelado para conexión nominal: 9 mm
- Longitud de pelado de la conexión PE: 10 mm
- Par de apriete máximo para la conexión PE: 1,5 Nm
- Par de apriete mínimo para la conexión PE: 1,2 Nm
- Tornillo de montaje: M4
- Tamaño de la cabeza Phillips: Tamaño PH1
- Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
- Superficie: Pasivada con plata
- Material: Aleación de cobre
- Ranura de dimensiones de la hoja (conexión por tornillo): SD 0,6 x 3,5
- Altura del tapón: 35,7 mm
- Número de contactos de servicio: 10
- Tipo de producto
Inserto macho
- serie
RockStar® HDC HVE
- características especiales
Con aleación de cobre
- conexión
Atornillar
- Número total de polos
10 + 2 + PE
- Sección del conductor (máx.)
2.5 mm²
- Número de polos
10
2
- Sección del conductor (mín.)
0.5 mm²
- Contenido
1 UD(S).
- Contacto en avance (PE)
Sí
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 202867 Weidmüller 1651350000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Atornillar 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 202867 Weidmüller 1651350000 Inserto macho RockStar® HDC HVE 10 + 2 + PE Atornillar 1 UD(S).
Descripción
Inserto para bolígrafo. HDC - Inserto, pin, 830 V, 20 A, número de polos: 12, terminal de tornillo, tamaño: 8. Los insertos de alta tensión de la serie HVE están equipados con dos contactos retardados. El nivel de conexión del conductor está diseñado como un elemento de tornillo. Todos los elementos de conexión por tornillo están equipados con un muelle de protección para el cable. Número de polos: 12, Corriente nominal: 23 A, Tensión nominal: 830 V, Tensión nominal según UL/CSA: 600 V CA/CC, Terminales de tornillo.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
