Name: Weidmüller 1221200000 Inserto hembra RockStar® HDC HE 24 + PE Atornillar 1 UD(S).
Brand: Weidmüller
SKU: 201687
Availability: InStock

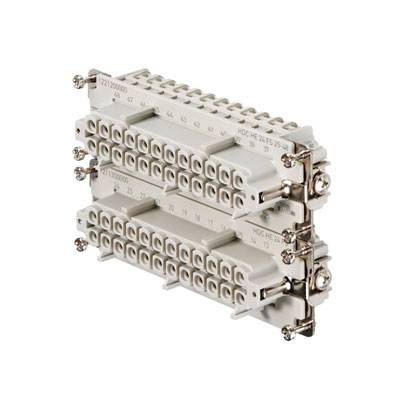

Weidmüller 1221200000 Inserto hembra RockStar® HDC HE 24 + PE Atornillar 1 UD(S).-0

Tipo de producto

Inserto hembra

conexión

Atornillar

serie

RockStar® HDC HE

características especiales

Con aleación de cobre

Número total de polos

24 + PE

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mar. 03/11

5 Unidad(es)

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (21,84 € / Unidad)

21,84 €

más el IVA aplicable

Solo quedan 5 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Inserto hembra

HDC HE 24 FS 25-48

Especificaciones técnicas

Peso neto: 138 g
Temperatura límite: -40 °C ... 125 °C
Resistencia de aislamiento: 1010 Ω
Nivel de contaminación: 3
Ancho: 34 mm
Altura: 35,2 mm
Profundidad: 111 mm
Altura del casquillo: 35,2 mm
Longitud de la base: 111 mm
Tamaño: 8
Serie: Él
Tensión nominal (DIN EN 61984): 500 V
Tensión nominal según UL/CSA: 600 V CA/CC
Tensión nominal soportada a impulsos (DIN EN 61984): 6 kV
Corriente nominal (DIN EN 61984): 16 A
Clase de inflamabilidad según UL 94: V-0
Resistencia de contacto: ≤ 2 mΩ
Material aislante: Fibra de vidrio reforzada con policarbonato (homologado por UL y apto para uso ferroviario).
Grupo de materiales aislantes: IIIa
Ciclos de apareamiento Ag: ≥ 500
Tipo de conexión PE: Conexión por tornillo
Sección transversal de conexión del conductor AWG (PE), máx.: AWG 12
Sección transversal de conexión del conductor AWG (PE), mín.: AWG 20
Longitud de pelado para conexión nominal: 9 mm
Longitud de pelado de la conexión PE: 10 mm
Par de apriete máximo para la conexión PE: 1,5 Nm
Par de apriete mínimo para la conexión PE: 1,2 Nm
Tornillo de montaje: M4
Tamaño de la cabeza Phillips: Tamaño PH1
Ranura de dimensiones de la hoja (conexión PE): SD 0,8 x 4,0
Superficie: Pasivada con plata
Material: Aleación de cobre
Ranura de dimensiones de la hoja (conexión por tornillo): SD 0,6 x 3,5

Tipo de producto: Inserto hembra

serie: RockStar® HDC HE

características especiales: Con aleación de cobre

conexión: Atornillar

Número total de polos: 24 + PE

Sección del conductor (máx.): 2.5 mm²

Número de polos: 24

Sección del conductor (mín.): 0.5 mm²

Contenido: 1 UD(S).

Contacto en avance (PE): Sí

: 34

: 35.2 mm

: 111 mm

: 500 V

: 24

: Bus

: -40-125 °C

: V0

: 6 kV

: Screw connection

: Silver

: 3

: 0.5-2.5 mm²

: 2.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: TRUE

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Sí
