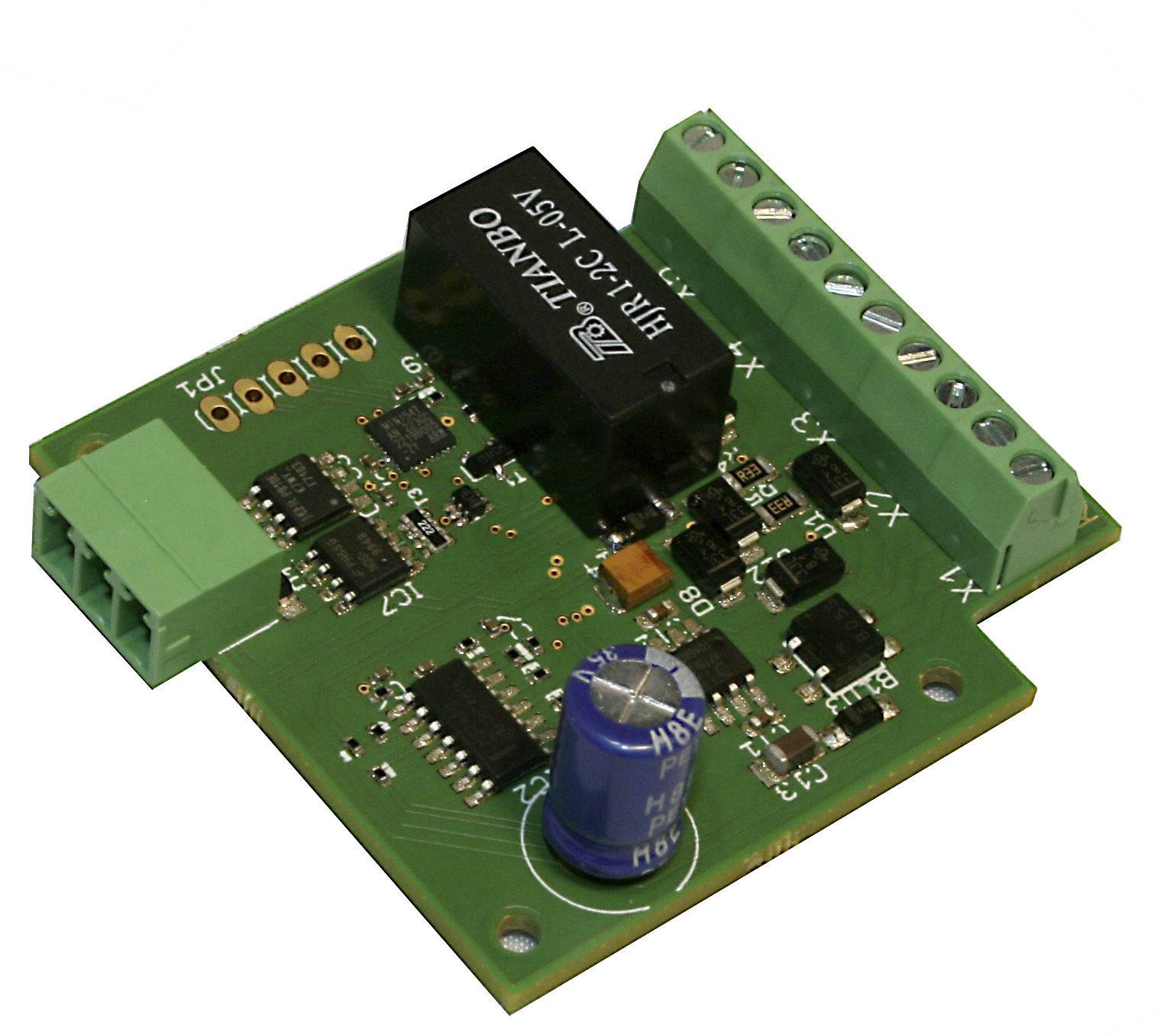

TAMS Elektronik 49-01146-01-C KSM-4 Módulo de lazo Circuito de carga integrado

El módulo de bucle de inversión KSM-4 ajusta la polaridad dentro del bucle de inversión según la posición del interruptor para que no se produzca ningún cortocircuito al pasar por encima del punto de separación. Entre el interruptor y el interior del circuito hay áreas de transición con indicadores de ocupación de vías integrados ("vías de sensores"). Tan pronto como un tren del circuito de inversión entra en una de las dos áreas de transición, se cambia el desvío para la salida y se ajusta la polaridad dentro del circuito de inversión.

El interruptor debe estar conectado al KSM-4 y se cambia automáticamente para la salida del tren del circuito. El KSM-4 tiene dos entradas de conmutación para conectar un botón (o un circuito similar) para que el interruptor se pueda configurar desde el exterior. De esta manera, se puede especificar una dirección de viaje dentro del bucle antes de ingresar.
