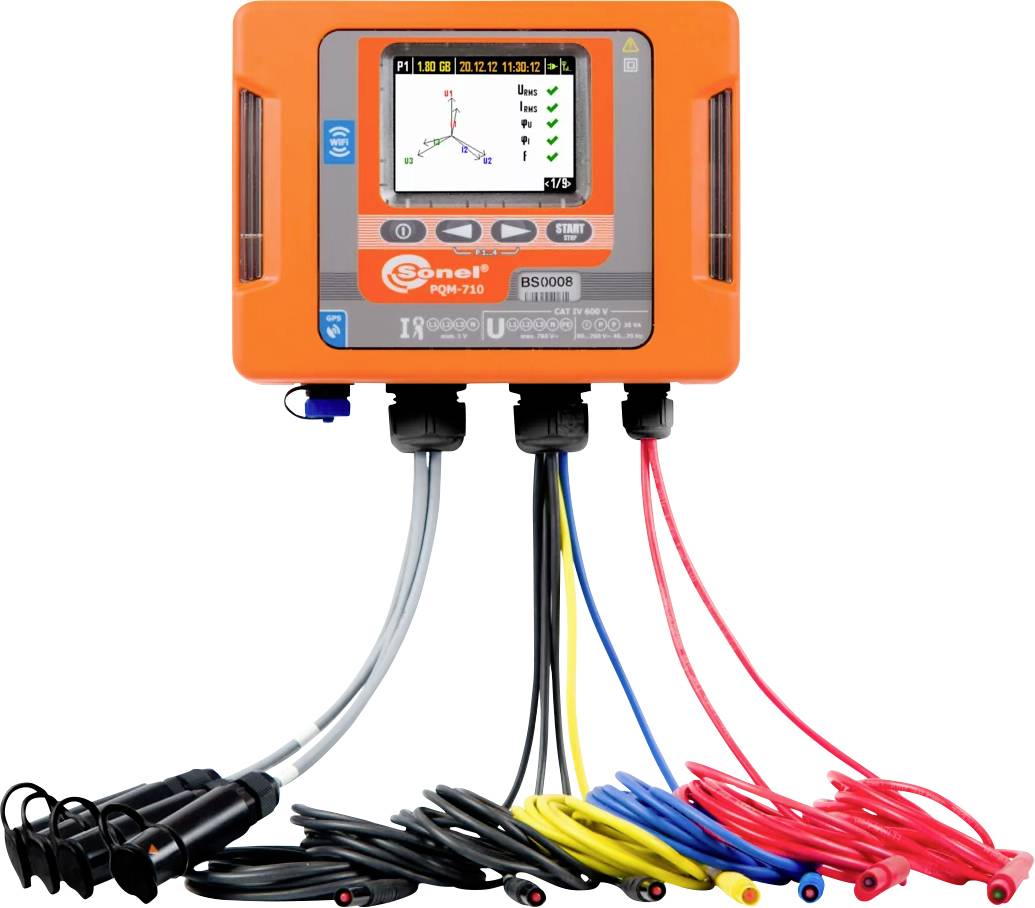

Name: Sonel PQM-711 Equipo analizador de red Monofásico, Trifásico Con función de registro de datos
Brand: Sonel
SKU: 1427972
Availability: BackOrder

Sonel PQM-711 Equipo analizador de red Monofásico, Trifásico Con función de registro de datos-0

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Disponible en breve

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (4763,87 € / Unidad)

4763,87 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Analizador de calidad de energía Sonel PQM-703

Análisis de la calidad de la energía según: IEC61000-4-30 Clase A
DIN EN 50160; EN 61000-4-7
DIN EN 61000-4:15
Medición de todos los parámetros importantes de la red: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, factor K, Pst, Plt
Registrador de transitorios de hasta 6000 V; señales de control de rizado de hasta 3000 Hz.
Medición en redes de 64V-760V con 40Hz-70Hz
Transmisión de datos GSM (GPRS)
Receptor GPS integrado para sincronización RTC
Frecuencia de muestreo del registrador de transitorios de 10 MHz
Registro del tiempo de transición desde 650 ns
Receptor GPS
Protección antirrobo mediante alerta por SMS

Especificaciones técnicas

Rango RMS de voltaje CA: 0-760 V; Resolución RMS de voltaje CA: 0,01 % Un, Precisión RMS de voltaje CA: ±0,1 % Un; Rango de factor de cresta de voltaje (CFU): 1,00...10,00 (≤1,65 a 690 V), Resolución de factor de cresta de voltaje (CFU): 0,01, Precisión de factor de cresta de voltaje (CFU): ±5 %; Rango de factor de cresta de corriente (CFI): 1,00...10,00 (≤3,6 Inom), Resolución de factor de cresta de corriente (CFI): 0,01, Precisión de factor de cresta de corriente (CFI): ±5 % vM; Rango RMS de corriente CA: Depende de la pinza de corriente, Resolución RMS de corriente CA I: 0,01 % vB, Precisión RMS de corriente CA I: ±0,1 % vB (más imprecisión de la pinza); Rango de frecuencia: 40,00...70,00 Hz, Resolución de frecuencia: 0,01 Hz, Precisión de frecuencia: ±0,01 Hz; Potencia activa (P), aparente (S), reactiva (Q), rango de potencia de distorsión (D): Depende de las pinzas de corriente y los transformadores, Resolución de potencia activa (P), aparente (S), reactiva (Q), potencia de distorsión (D): Hasta 4 decimales, Precisión de potencia activa (P), aparente (S), reactiva (Q), potencia de distorsión (D): Depende de las pinzas de corriente y los transformadores; Potencia activa (EP), aparente (ES), rango de potencia reactiva (EQ): Depende de las pinzas de corriente y los transformadores, Resolución de potencia activa (EP), aparente (ES), reactiva (EQ): Hasta 4 decimales, Precisión de potencia activa (EP), aparente (ES), reactiva (EQ): Depende de las pinzas de corriente y los transformadores Pinzas de corriente y transformadores; rango cosϕ y factor de potencia PF: 0,00...1,00, resolución cosϕ y factor de potencia PF: 0,01, precisión cosϕ y factor de potencia PF: ±0,03; rango tan ϕ: 0,00...10,00, resolución tan ϕ: 0,01, precisión tan ϕ: depende de la precisión de la potencia activa y reactiva; rango de armónicos de voltaje Uh: 0,00...760 V: resolución de armónicos de voltaje Uh: 0,01 % Un, precisión de armónicos de voltaje Uh: ±5 % Uh para Uh ≥ 1 % Un, ±0,05 % Un para Uh ≥ 1 % Un; Rango de armónicos de corriente Ih: depende de las pinzas de corriente, resolución de armónicos de corriente Ih: 0,01 % vB, precisión de armónicos de corriente: ±5 % Ih para Ih ≥ 3 % In, ±0,15 % In para Ih < 3 % In; rango de distorsión armónica total (THD) Para voltaje y corriente: 0,0...100,0% relativo al valor RMS; resolución de la distorsión armónica total (THD) para voltaje y corriente: 0,1%; precisión de THD para voltaje y corriente: ±5%; rango de armónicos de potencia activa (Ph) y reactiva (Qh): dependiente de las pinzas de corriente; resolución de armónicos de potencia activa (Ph) y reactiva (Qh): dependiente de los valores mínimos de corriente y voltaje; rango de ángulo entre armónicos de voltaje y corriente ϕUI: -180°...+180°; resolución de ángulo entre armónicos de voltaje y corriente ϕUI: 0,1°; precisión de ángulo entre armónicos de voltaje y corriente: ±(h x 1°). Rango del factor K: 1,0...50,00: resolución del factor K: 0,1, precisión del factor K: ±10%; Rango de parpadeo: 0,20...10,00: Resolución de parpadeo: 0,01, Precisión de parpadeo: ±5%; Rango de desequilibrio de voltaje y corriente: 0,0...20,00%: Resolución de desequilibrio de voltaje y corriente: 0,1%, Precisión de desequilibrio de voltaje y corriente: 0,15% (error absoluto); Rango de señal de control de rizado (voltaje UR1, UR2): 5...3000 Hz: Resolución de señal de control de rizado: 0,01 Hz, Precisión de señal de control de rizado: ±0,15% para 1...3% Uh, 5% Un para 3...15% Uh; Rango transitorio Ut ±6000 V; Resolución transitoria Ut: 5 V; Precisión transitoria Ut: ±(0,5% + 25 V); Frecuencia de muestreo del registrador transitorio: 10 MHz; Registro de tiempo de transición (650 ns); Rango de pinzas amperimétricas F1, F2, F3: 0...3000 A (10000 AP-P); Rango de pinzas amperimétricas C-4: 0...1000 A (3600 AP-P); Rango de pinzas amperimétricas C-5: 0...1000 A (3600 AP-P); Rango de pinzas amperimétricas C-6: 0...10 A (36 AP-P) (sin transformador de corriente); Rango de pinzas amperimétricas C-7: 0...100 A (360 AP-P); Interfaces/Comunicación: OR-1, USB, GPS, GSM

Tipo de producto: Equipo analizador de red

categoría de medición: CAT IV 600 V

: Estándar de fábrica (sin certificado)

Suministro de tensión (datos): 64/110V; 110/190V; 115/200V; 127/220V; 254/440V; 290/500V; 64/110V; 110/190V; 115/200V; 220/380V; 230/400V; 240/415V; 400/690 V

Dimen.: (Lon. x Anch. x Alt.) 440 x 520 x 200 mm

Peso: 8.8 kg

Tipo de medición: Monofásico
Trifásico

características especiales: Con función de registro de datos

Anchura: 520 mm

Altura: 200 mm

longitud: 440 mm

Documentos y descargas

Ficha técnica

Ficha técnica 1427972 Sonel PQM-711 Equipo analizador de red Monofásico, Trifásico Con función de registro de datos

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 1427972 Sonel PQM-711 Equipo analizador de red Monofásico, Trifásico Con función de registro de datos

Descripción

El analizador de calidad de energía Sonel PQM-703 es el analizador de mayor calidad de la serie PQM, diseñado para el análisis de la calidad de energía al más alto nivel. Se cumplen todas las normas comunes de la UE y de la IEC, y todas las mediciones se realizan de acuerdo con la norma IEC 61000-4-30 Clase A. Cabe destacar el registrador para capturar transitorios de hasta 6000 V y señales de control de rizado de hasta 3000 Hz. Las pinzas amperimétricas pueden medir corrientes de hasta 3 kA y, junto con todos los demás parámetros registrados por el analizador, transferirlos al PC mediante WLAN, módem integrado (UMTS o GSM), USB o tarjeta microSD utilizando el software incluido, para su evaluación y análisis profesional. A partir de esto, se pueden generar protocolos automáticamente según la norma EN50160. El análisis preciso de la red se ve reforzado por el receptor GPS integrado para la sincronización horaria del RTC. La instalación es posible tanto en edificios como en espacios abiertos.

Este texto es el resultado de una traducción automática.

Modelo

Carcasa robusta con protección de goma IP65; Herrajes de montaje para mástiles o rieles DIN; Maletín rígido para el dispositivo y accesorios de medición asociados; CAT IV 600 V; Recepción y transmisión de datos a través de: OR-1 - Adaptador USB, antena GPS; Módulo GSM o tarjeta microSD; Baterías recargables de iones de litio; Software: Sonel Analysis para análisis de datos; Baterías recargables de iones de litio; Generación automática de informes según EN50160; Categoría de medición según IEC 61000-4-30 Clase A; Análisis de potencia según IEEE 1459

Volumen de suministro

7 cables de medición (2,2 m de montaje fijo)
4 adaptadores de voltaje magnéticos (L1, L2, L3, N)
5 adaptadores de voltaje con rosca M4/M6 (L1, L2, L3, N, PE)
1 adaptador de CA para división de línea
Enchufe de alimentación con conectores banana
Pinzas de cocodrilo: 2 rojas, 1 amarilla, 1 azul, 1 negra
2 soportes para riel DIN
2 soportes para mástil
2 correas de trinquete
Juego de baterías recargables de iones de litio
1 maleta rígida
1 OR-1 - Adaptador USB para transferencia de datos
1 cable USB
Software Sonel Analysis para análisis de datos
Manual de instrucciones
Certificado de calibración

Descripción

Modelo

Carcasa robusta con protección de goma IP65; Herrajes de montaje para mástiles o rieles DIN; Maletín rígido para el dispositivo y accesorios de medición asociados; CAT IV 600 V; Recepción y transmisión de datos a través de: OR-1 - Adaptador USB, antena GPS; Módulo GSM o tarjeta microSD; Baterías recargables de iones de litio; Software: Sonel Analysis para análisis de datos; Baterías recargables de iones de litio; Generación automática de informes según EN50160; Categoría de medición según IEC 61000-4-30 Clase A; Análisis de potencia según IEEE 1459
