Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos

Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-0
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-1
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-2
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-3
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-4
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-5
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-6
Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos-7
1/8
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 04/01/2027
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
3785,71 €
3
2% = 277,11 €
3693,34 €
5
3% = 645,45 €
3656,62 €
10
4% = 1536,90 €
3632,02 €
Los descuentos por cantidad varían según el vendedor
Número
Total (3785,71 € / Unidad)
3785,71 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Registrador de potencia y energía PEL 113 DV, juego completo

  • Registrador para registrar y analizar el consumo de energía para optimizar la eficiencia energética.
  • Registra el rendimiento de todo tipo de instalaciones eléctricas durante varios meses en modo trifásico.
  • Captura todos los parámetros eléctricos (corrientes, voltajes, etc.), así como los armónicos, sin interrumpir el suministro eléctrico.
  • Conjunto completo que incluye el software de protocolo DataView, 3 transformadores de corriente flexibles, adaptador de corriente PEL, sondas magnéticas y más.
  • PEL Transfer es un software gratuito para la configuración de dispositivos y el procesamiento de datos energéticos con desglose de energía (pérdidas).
  • Opciones de comunicación versátiles: Ethernet, USB, WLAN, servidor IRD.

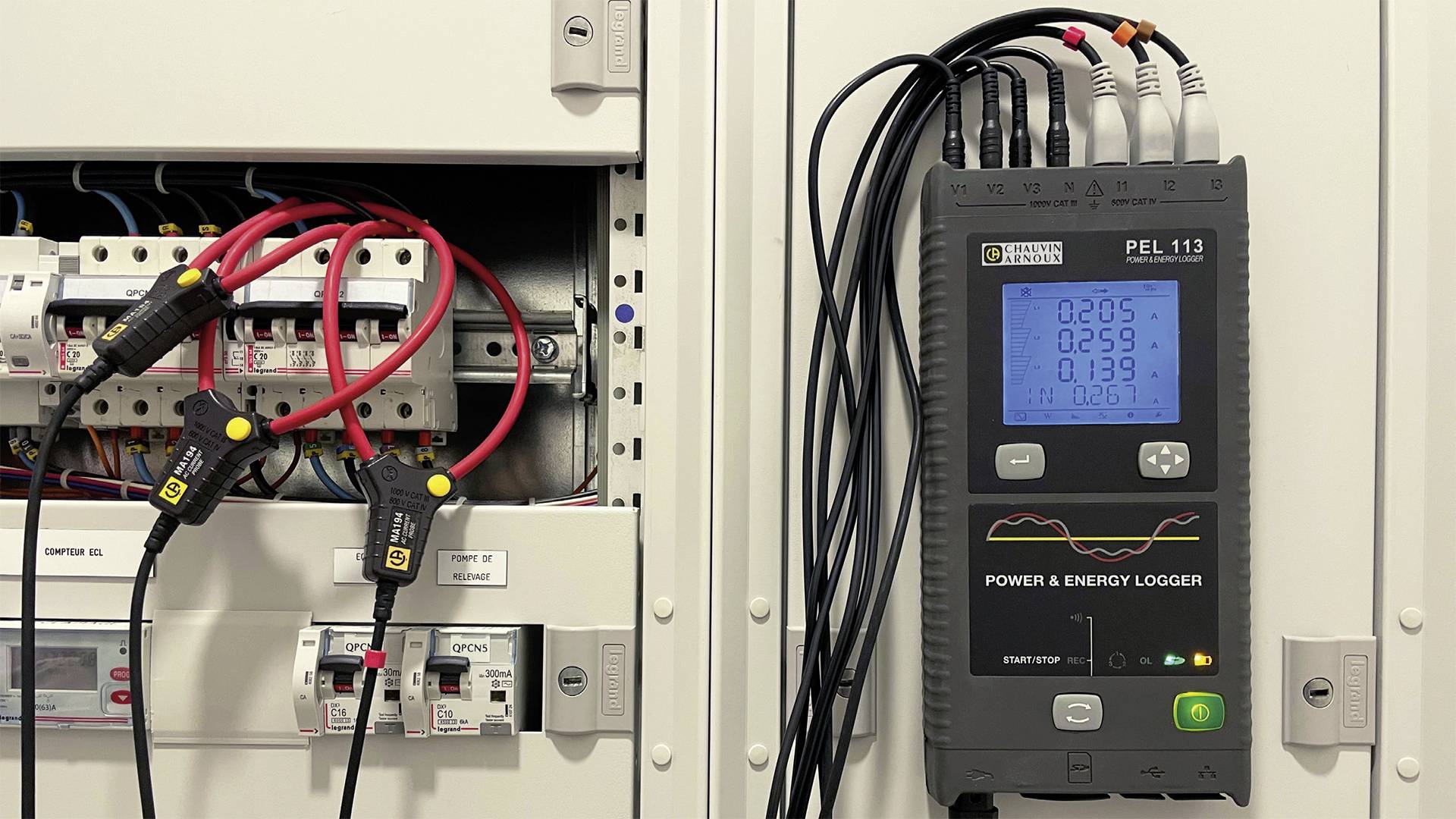

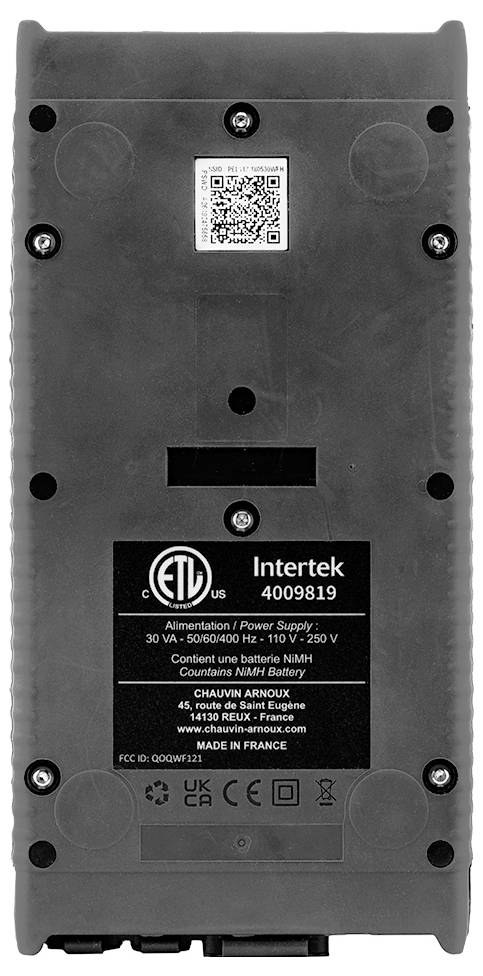

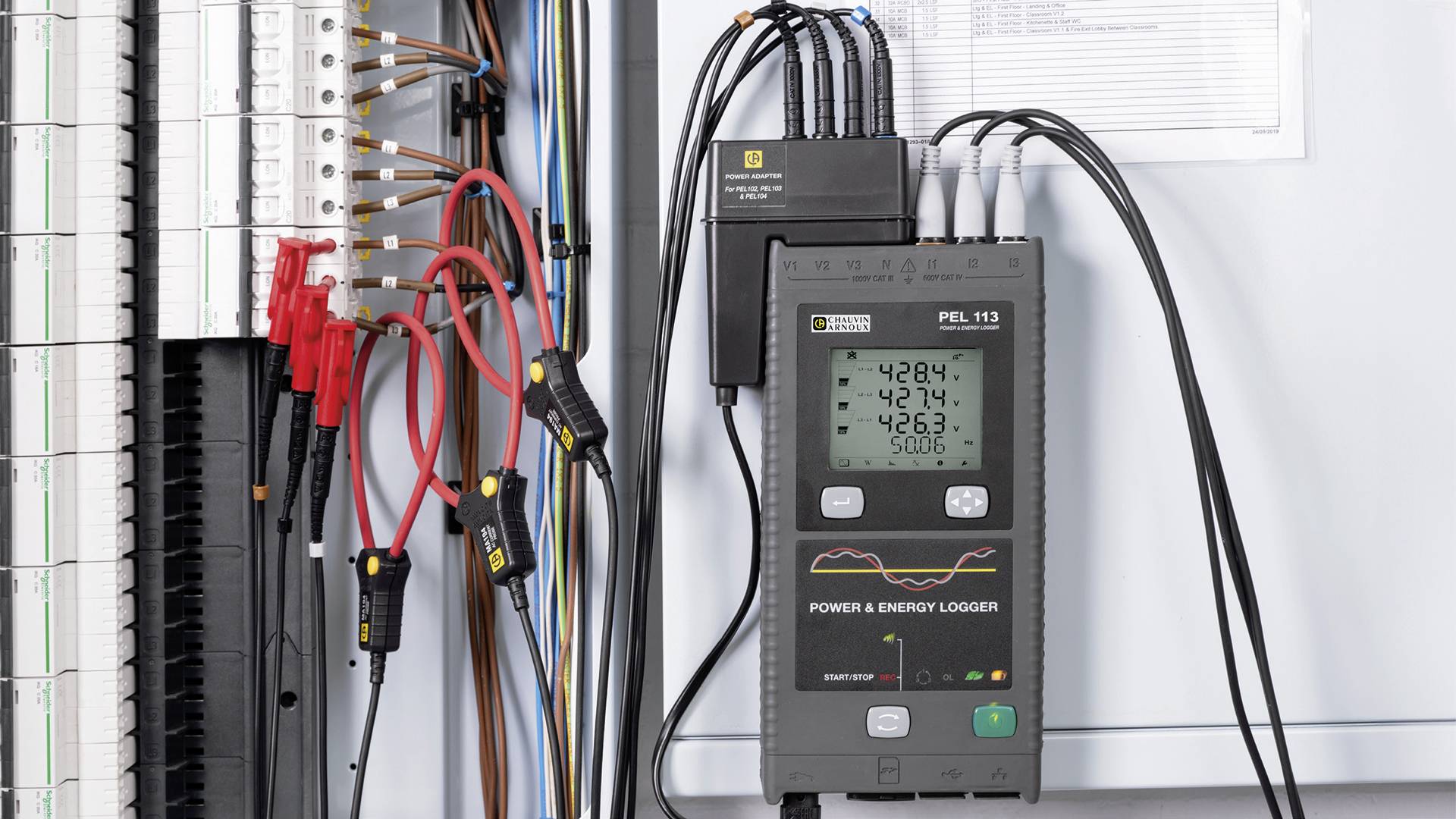

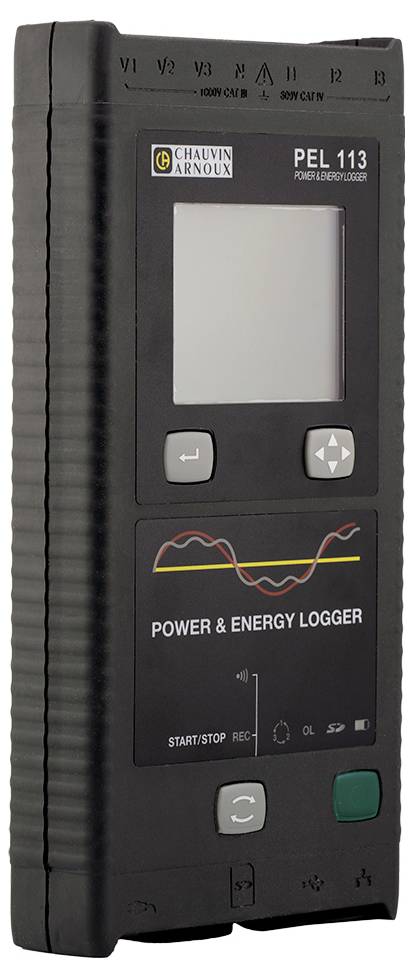

  • Carcasa compacta y delgada con parte posterior magnética para un montaje cómodo en el armario de control.

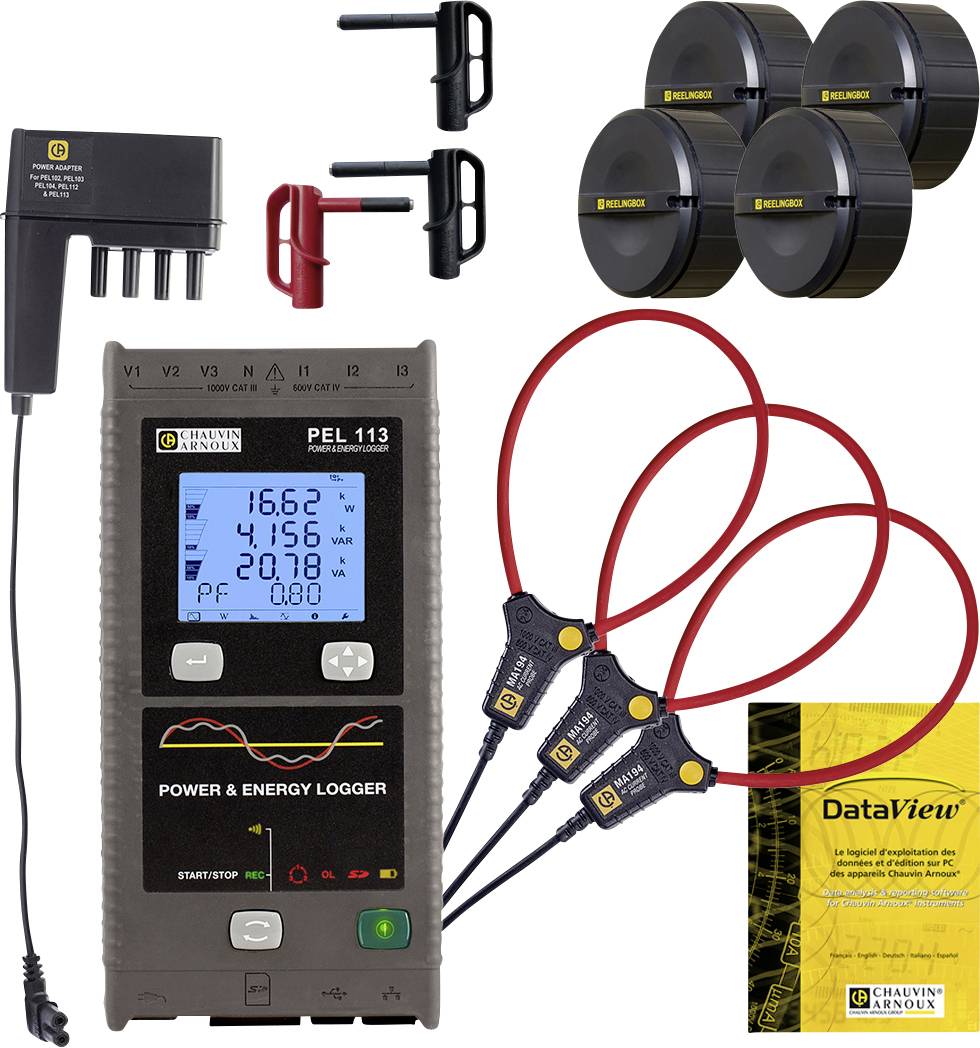

  • Incluye: 1 maletín de transporte, 3 transformadores de corriente MA194-350 MiniFLEX, 1 adaptador de corriente PEL, 4 cables de prueba de voltaje, 4 cajas de riel, 4 pinzas de cocodrilo, 4 sondas de prueba magnéticas, 1 software DataView, 1 juego de etiquetas para piezas, 1 tarjeta SD, 1 adaptador SD/USB, 1 cable USB, 1 cable de alimentación, 1 software para PC (PEL Transfer), 1 guía de inicio rápido.

Especificaciones técnicas

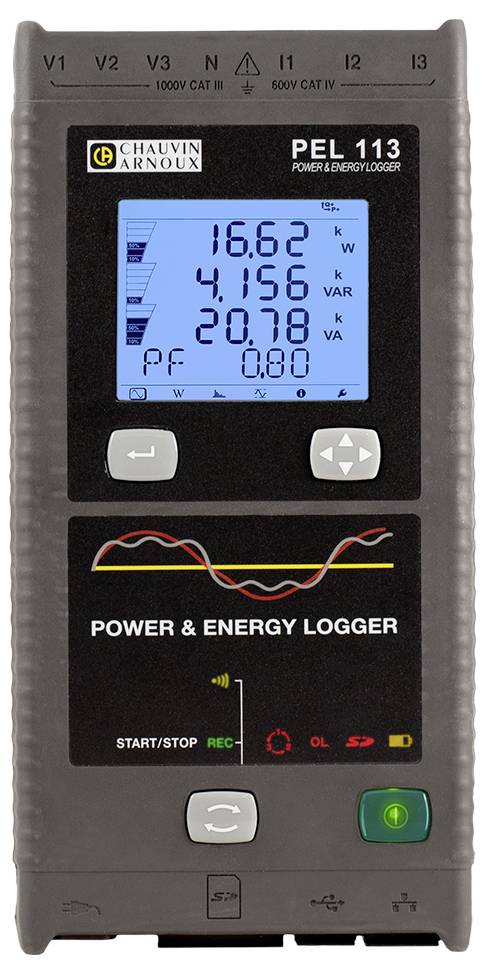

  • Pantalla: Con pantalla digital cuádruple
  • Tipos de sistemas: Monofásicos, bifásicos, trifásicos con o sin conductor neutro y otros tipos de sistemas especiales.
  • Número de canales: 3 entradas para voltaje, 3 entradas para corriente (corriente neutra calculada).
  • Frecuencia de red: CC, 50 Hz, 60 Hz y 400 Hz
  • Tensión (rangos de medición): 10,00 - 1000 V CA / 100,00 - 1000 V CC
  • Valores nominales del convertidor: hasta 650.000 V / hasta 25.000 A
  • Potencia: 10 W a 10 GW / 10 var a 10 Mvar / 10 VA a 10 GVA
  • Energía: hasta 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
  • Posición de fase: cos φ, tan Φ, PF
  • Armónicos: THD
  • Funciones adicionales: Secuencia de fases, Mín/Máx, Alarma, Fijación magnética
  • Intervalo de detección/agregación: 5 mediciones/s/de 1 mN a 60 mN
  • Almacenamiento: Tarjeta SD de 8 GB (tarjeta SDHC de hasta 32 GB)
  • Interfaces: USB, Ethernet, Wi-Fi (punto de acceso y hotspot), sincronización de datos del servidor IRD DataView®
  • Dimensiones: 256 x 125 x 37 mm
  • Peso: 950 g.
  • Rango de temperatura de funcionamiento: 0 °C a +50 °C
Tipo de producto

Equipo analizador de red

categoría de medición

CAT III 1000 V

CAT IV 600 V

Reconocimiento de fases

Sí

Estándar de fábrica (sin certificado)

Dimen.

(Lon. x Anch. x Alt.) 12.5 x 3.7 x 25.6 cm

Peso

950 g

Tipo de medición

Trifásico

características especiales

Pinza amperimétrica incluida

Con función de registro de datos

Mediciones de energía

Análisis de carga

Mediciones en línea

Anchura

3.7 cm

Altura

25.6 cm

longitud

12.5 cm

las interfaces

WLAN

Ethernet

USB

Wifi

UKCA

Irrelevante

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3436208 Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos

Condiciones de la garantía

Condiciones de la garantía 3436208 Chauvin Arnoux PEL 113 Equipo analizador de red Trifásico Pinza amperimétrica incluida, Con función de registro de datos

Descripción

El PEL 113 mide y almacena toda la energía eléctrica. Se puede utilizar en cualquier lugar donde haya energía:
• Productores de energía: energías renovables, centrales térmicas...
• Sector: Industria metalúrgica, fabricación de vidrio, industria alimentaria.
• Edificios residenciales y comerciales...
• Infraestructura y transporte
• Centros de datos...

Campos de aplicación
• Auditorías energéticas
• Diagnóstico eléctrico
• Mantenimiento industrial

Ergonomía sencilla y probada
• Compacto y con carcasa magnética
• 3 entradas de voltaje y 3 de corriente
• Pantalla digital cuádruple con retroiluminación
• Autosuficiencia durante toda la fase (con accesorios)

Mediciones RMS y de CC
• Voltajes CA y/o CC de hasta 1000 V
• Corrientes de hasta 10 kA CA, 5 kA CC (dependiendo del transformador de corriente)
• Potencia activa, reactiva y aparente
• Energía activa, reactiva y aparente
• Potencias activas fundamentales y simétricas y potencias activas de asimetrías
• Medidas y especificaciones del motor (a través de la aplicación de Android)

Funciones
• Desglose de las pérdidas de energía
• Parámetros de fase: cos φ, tan Φ, factor de potencia PF
• Factor cumbre
• Cálculo de la distorsión armónica total (THD) para corrientes y voltajes.
• Mediciones de CC, 50 Hz, 60 Hz y 400 Hz (envío...)

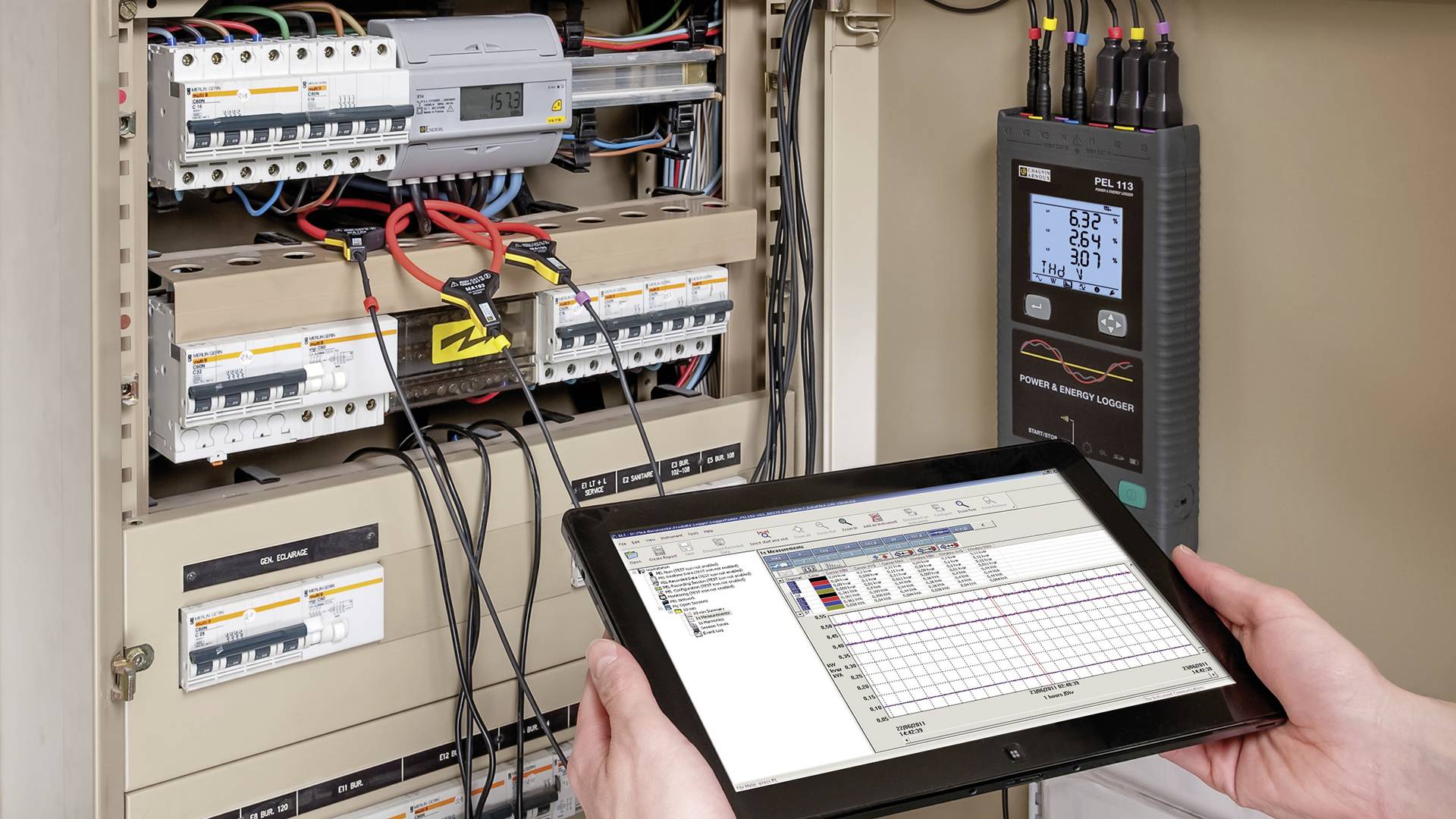

Transferencia de software PEL
El software PEL Transfer ofrece las siguientes posibilidades:
• Configuración de su PEL
• Compruebe las conexiones antes de que comience la grabación.
• Descarga de las mediciones almacenadas en PEL
• Visualización de los diversos resultados de medición y análisis.

Una ventaja adicional: PEL Transfer convierte el valor de su consumo eléctrico a euros (8 zonas tarifarias).

Comunicación en redes
El PEL 110 tiene varias opciones de transmisión:
• USB, la solución más sencilla para uso in situ.
• Ethernet RJ45 o Wi-Fi (servidor): Conecte su PEL 11x al servidor para habilitar la comunicación desde cualquier estación de la red mediante el software PEL Transfer.
• Wi-Fi (Punto de acceso):
• Establezca una conexión directa entre el PEL 11x y su ordenador.
• El modo Punto de Acceso (AP) admite hasta 5 clientes.

Fortalecer
• Posibilidad de grabación durante varios meses
• Desglose de las pérdidas de energía
• Instalación sin interrumpir el circuito eléctrico.
• Aplicación Android con diagnóstico del motor

Este texto es el resultado de una traducción automática.

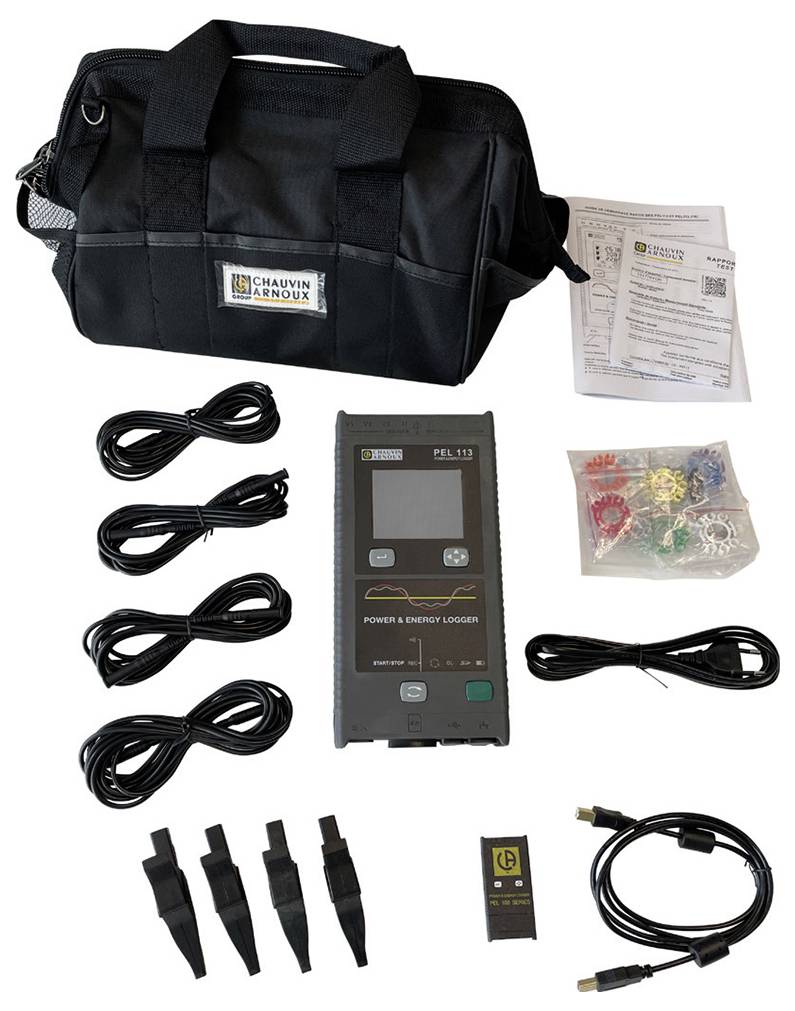

Volumen de suministro

  • 1 bolsa de transporte
  • 3 transformadores de corriente MiniFLEX MA194-350
  • 1 adaptador de corriente PEL
  • 4 cables de medición de voltaje
  • 4 cajas de barandilla
  • 4 pinzas de cocodrilo
  • 4 sondas magnéticas
  • 1 Software DataView
  • 1 juego de piezas de marcado
  • 1 tarjeta SD
  • 1 adaptador SD/USB
  • 1 cable USB
  • 1 cable de alimentación
  • 1 software para PC (PEL Transfer) y manual de usuario para descargar desde el sitio web.
  • 1 Guía de inicio rápido
