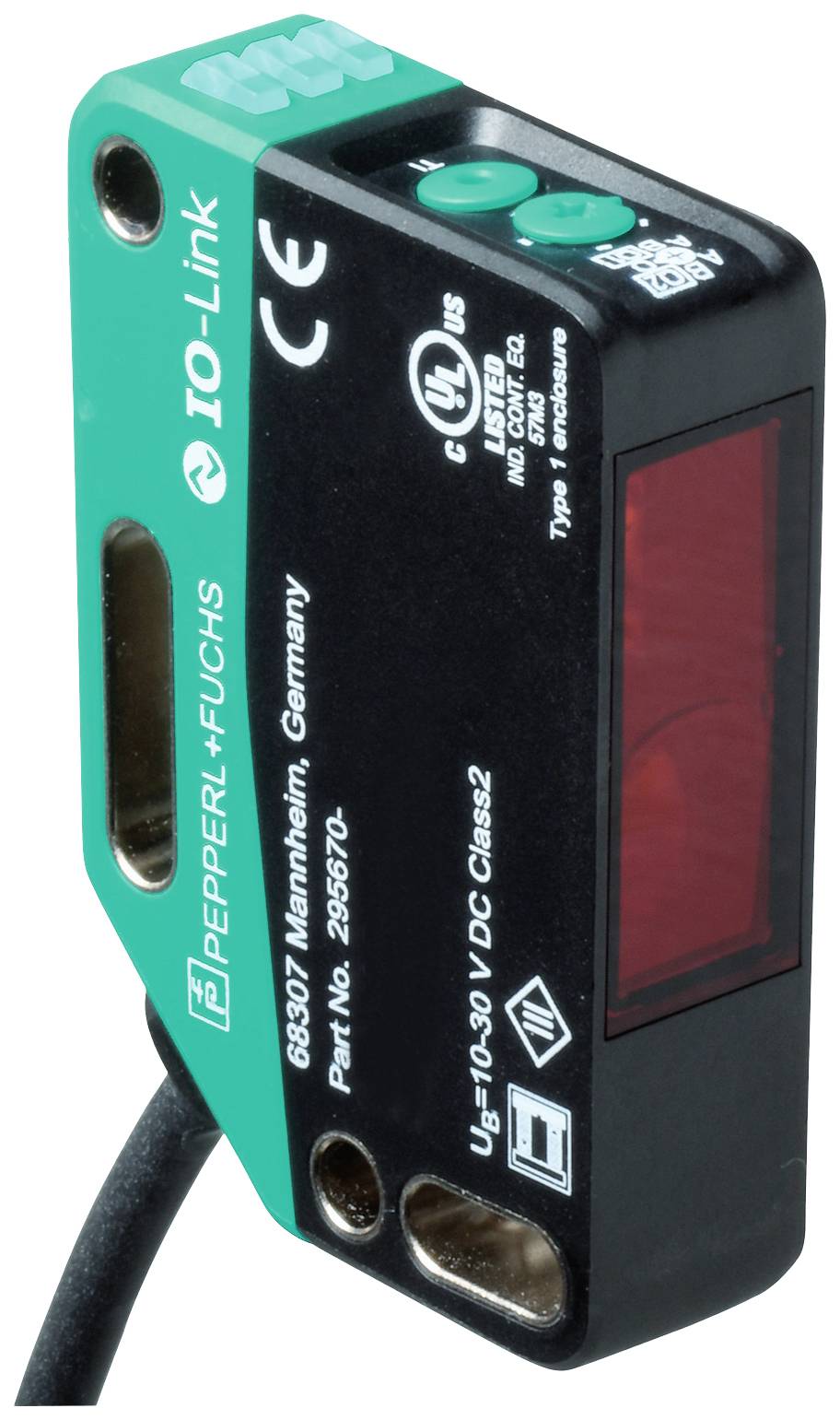

Similar a la imagen
Pepperl+Fuchs OMT600-R201-2EP-IO-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch. x A
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
600 mm
tipo
OMT600-R201-2EP-IO-L
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (489,00 € / Unidad)
489,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor de distancia
- tipo
OMT600-R201-2EP-IO-L
- Contenido
1 UD(S).
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tensión de encendido (máx.)
30 V/DC
- Corriente de conmutación (máx.)
100 mA
- Tipo de transmisor
Diodo láser
- Diámetro de haz
3 mm
- Tipo de láser
1
- salidas
PNP
NPN
- Resolución
0.1 mm
- Alcance mínimo (campo abierto)
100 mm
600 mm
- conexión
Cable
- La longitud del cable
2 m
IP67
IP69
IP69K
- min temperatura.
10 °C
- Máx. Temperatura
60 °C
- longitud
41.7 mm
- Anchura
15 mm
- Altura
61.7 mm
- Dimen.
(Lon. x Anch. x Alt.) 41.7 x 15 x 61.7 mm
- Fabricante de la pieza.
295670-100337
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627605 Pepperl+Fuchs OMT600-R201-2EP-IO-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch. x A
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627605 Pepperl+Fuchs OMT600-R201-2EP-IO-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch. x A
Descripción
Fuente de luz: Diodo láser, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = BK), Tipo de circuito: La configuración de fábrica es: C/Q - BK: NPN normalmente abierto, PNP normalmente cerrado, IO-Link Q2 - WH: NPN normalmente abierto, PNP normalmente cerrado, Conexión: Cable fijo de 2 m, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de medición: 100 ... 600 mm
- Objeto de referencia: Blanco estándar, 100 mm x 100 mm
- Emisor de luz: Diodo láser
- Tipo de luz: roja, luz alterna
- Características del láser
- Nota: LUZ LÁSER, NO MIRAR DIRECTAMENTE AL RAYO.
- Clase de láser: 1
- Longitud de onda: 680 nm
- Divergencia del haz:> 5 mrad, d63< 2,8 mm en el rango de 350 mm ... 800 mm
- Duración del pulso: 5,5 µs
- Frecuencia de repetición: aprox. 2,4 kHz
- Energía máxima del pulso:< 40 nJ
- Desviación angular: máx. +/- 1,5°
- Diámetro del punto de luz: aprox. 3 mm a una distancia de 600 mm.
- Ángulo de apertura: aprox. 0,3°
- Límite de luz ambiental: EN 60947-5-2: 15000 lux
- Resolución: 0,1 mm
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 560 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
- Controles: Botón de aprendizaje
- Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 16 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = BK)
- Versión de IO-Link: 1.1
- Perfil del dispositivo: Identificación y diagnóstico | Sensor inteligente tipo 0 / tipo 3.3
- ID del dispositivo: 0x111917 (1120535)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Tiempo mínimo de ciclo: 3 ms
- Ancho de los datos del proceso: Entrada de datos del proceso: 4 bytes | Salida de datos del proceso: 2 bits
- Compatibilidad con "Modo SIO": sí
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: El estado de entrega es: | C/Q - BK: NPN normalmente abierto, PNP normalmente cerrado, IO-Link | Q2 - WH: NPN normalmente abierto, PNP normalmente cerrado
- Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Tiempo de respuesta: 2 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Seguridad láser: EN 60825-1:2014
- Precisión de medición
- Deriva de temperatura: 0,05 %/K
- Tiempo de calentamiento: 5 minutos
- Reproducibilidad:< 1%
- Error de linealidad: 0,75%
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Aprobación de la FDA: IEC 60825-1:2014. Cumple con 21 CFR 1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso sobre láser n.° 50, de fecha 24 de junio de 2007.
- Condiciones ambientales
- Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 15 mm
- Altura de la caja: 61,7 mm
- Profundidad de la caja: 41,7 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 2 m
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 73 g
- Longitud del cable: 2 m
