ifm Electronic OGD550 Sensor de distancia óptica 1 UD(S). Alcance máximo (campo abierto): 2 m

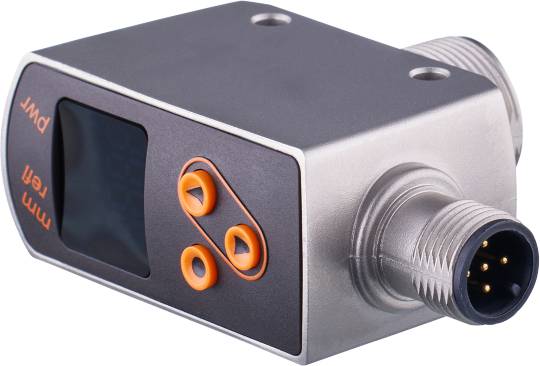

ifm Electronic OGD550 Sensor de distancia óptica 1 UD(S). Alcance máximo (campo abierto): 2 m-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Sensor de distancia óptica
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
2 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 12/11
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (390,76 € / Unidad)
390,76 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de distancia óptico ifm OGD550

  • Diseño pequeño y compacto con rosca M18 estándar y medición de tiempo de vuelo PMD.
  • Mida distancias con precisión milimétrica y monitoréelas durante el proceso en curso.
  • Detección o rango independiente del color
  • La obtención simultánea del valor de distancia y la reflectividad aumenta la fiabilidad del proceso.
  • Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

  • Dimensiones [mm]: 61,7 x 22,5 x 45,2
  • Pantalla: Estado de conmutación: 2 LED amarillos; : 1 pantalla alfanumérica de 4 dígitos
  • Revisión de IO-Link: 1.1.3
  • Norma SDCI: IEC 61131-9
  • Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
  • Temperatura ambiente-1 [°C]: -25...60
  • Diseño de protección contra cortocircuitos: pulsado
  • Función de salida: 2 contactos normalmente cerrados/normalmente abiertos; (configurable)
  • Orientación óptica: óptica lateral
  • Clase de puerto maestro requerida: A
  • Tensión de funcionamiento [V]: 10...30 CC; ("clase de alimentación 2" según cULus)
  • Entradas: Láser encendido/apagado
  • Rango de ajuste de reflectividad del objeto [%]: 6...900; (Reflectividad; 6 papel negro; 100 papel blanco)
  • Versión eléctrica: PNP/NPN; (configurable)
  • Carcasa: Forma cuboide con rosca M18
  • Peso [g]: 133.130
  • Designación de la rosca: M18 x 1
  • Enmascaramiento de fondo [m]:< 20
  • Funciones de IO-Link (acíclicas): Marcado específico de la aplicación; contador de horas de funcionamiento; contador de ciclos de conmutación.
  • Interfaz de comunicación: IO-Link
  • Protección contra cortocircuitos: sí
  • Temperatura de almacenamiento [°C]: -30...80
  • Clase de protección láser: 1
  • Tipo de luz: Luz roja
  • Las dimensiones del punto de luz se aplican a: el rango de detección máximo
  • Máx. Diámetro del punto de luz [mm]: 5
  • Rango de medición - RÁPIDO [m]: 0,05...1
  • Frecuencia de medición - RÁPIDA [Hz]: 180
  • Frecuencia de medición - FINE [Hz]: 60
  • Frecuencia de medición - STD [Hz]: 120
  • Mín. Tiempo de ciclo del proceso [ms]: 5
  • MTTF: 319
  • Opciones de parametrización: Distancia / Reflectividad; Histéresis / Ventana; Sensibilidad; Salida de corriente/voltaje; Modulación de secuencia para evitar interferencias mutuas de sensores similares.
  • Perfiles: Sensor inteligente: Identificación del sensor; Canal de datos binarios; Valor del proceso; Diagnóstico del sensor
  • Marca de certificación (casos especiales): CCC
  • Frecuencia de conmutación CC - RÁPIDA [Hz]: 60
  • Frecuencia de conmutación CC - FINE [Hz]: 20
  • Frecuencia de conmutación CC - Estándar [Hz]: 40
  • Clase de protección: IP 65; IP 67
  • Clase de protección III
  • Modo SIO: sí
  • Conector: Disposición de pines: 0063 - Conector: 1 x M12; Codificación: A
  • Consumo de corriente [mA]: 45; (24 V)
  • Corriente nominal por salida [mA]: 100
  • Resistente a sobrecargas: sí
  • Protección contra polaridad inversa: sí
  • Longitud de onda [nm]: 650
Tipo de embalaje

Piece

Tipo de producto

Sensor de distancia óptica

tipo

OGD550

Contenido

1 UD(S).

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

tipo de contacto

2 contactos NA

1 contacto NC

características especiales

Con supresión de fondo

Diámetro de haz

5 mm

Tipo de láser

1

salidas

PNP

Alcance mínimo (campo abierto)

0.05 m

2 m

conexión

M12

IP65

IP67

min temperatura.

-25 °C

Máx. Temperatura

60 °C

Conforme a la normativa RoHS

Sí

conexión

Conector M12

Fabricante de la pieza.

OGD550

Material de la carcasa

PBT

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3320997 ifm Electronic OGD550 Sensor de distancia óptica 1 UD(S). Alcance máximo (campo abierto): 2 m

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3320997 ifm Electronic OGD550 Sensor de distancia óptica 1 UD(S). Alcance máximo (campo abierto): 2 m

Descripción

Sensor de distancia óptico ifm OGD550

Este texto es el resultado de una traducción automática.
