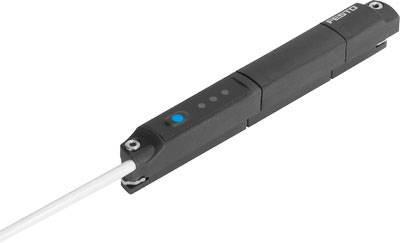

Similar a la imagen

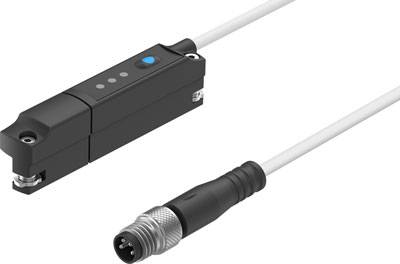

FESTO SDAT-MHS-M50-1L-SV-E-0.3-M8 Transmisor de posición 1 UD(S).
Tipo de embalaje
Piece
Tipo de producto
Transmisor de posición
Tensión de servicio mín.
15 V/DC
Tensión de servicio máx.
30 V/DC
tipo
SDAT-MHS-M50-1L-SV-E-0.3-M8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
234,45 €
3
2% = 17,16 €
228,73 €
5
3% = 39,95 €
226,46 €
10
4% = 95,20 €
224,93 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (234,45 € / Unidad)
234,45 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Dirección de conexión: longitudinal
- Intervalo de muestreo típico: 1 ms
- Salida analógica: 0 - 10 V
- Resolución de la trayectoria: 0,05 mm
- Hora de apagado:< 2 ms ms
- Diseño: para ranura en T
- Tipo de montaje: se puede insertar desde arriba en una ranura y se atornilla en su lugar.
- Indicador de disponibilidad operativa: LED verde
- Rango de tensión de funcionamiento CC: 15 - 30 V
- Posición de montaje deseada
- Hora de encendido:< 2 ms ms
- Opciones de configuración: botón IO-Link
- Conexión eléctrica 1, tipo de conexión: cable con enchufe
- Conexión eléctrica 1, tecnología de conexión: M8x1, codificación A según EN 61076-2-104
- Conexión eléctrica 1, número de polos/cables: 4
- Conexión eléctrica 1, Tipo de montaje: Fijación con tornillos
- Sensibilidad de salida de voltaje: 0,18 V/mm
- Rango de detección: 0 - 50000 µm
- Color de la funda del cable: gris
- IO-Link, Clases de función: Canal de enseñanza - Diagnóstico - Identificación - Canal de datos binarios (BDC) - Variable de datos de proceso (PDV)
- IO-Link, modo de comunicación: COM3 (230,4 kBaud)
- IO-Link, tiempo de ciclo mínimo: 1 ms
- IO-Link, tipo de puerto: A
- IO-Link, perfil: Perfil de sensor inteligente
- IO-Link, protocolo: Dispositivo V 1.1
- IO-Link, ancho de datos de procesamiento ENTRADA: 2 bytes
- IO-Link, entrada de datos de procesamiento: PDV de 12 bits (medición de posición) - BDC de 4 bits (monitorización de posición)
- Compatibilidad con IO-Link y modo SIO: sí
- Longitud del cable: 0,3 m
- Marca KC: KC-EMC
- Capacidad para soportar cortocircuitos: sí
- Cumplimiento de LABS: VDMA24364-B2-L
- Característica de la línea: Cadena de arrastre + robot
- Error de linealidad típico en ± mm: ±0,25 mm
- Máx. Frecuencia de conmutación: 1000 Hz
- Máx. Potencia de conmutación de CC: 2,7 W
- Máx. Velocidad de desplazamiento: 3 m/s
- Máx. Corriente de salida: 100 mA
- Variable medida: Posición
- Principio de medición: efecto Hall magnético
- Mín. Voltaje de salida de resistencia de carga: 20 kOhm
- Peso del producto: 19 g
- Protocolo: I-Port - IO-Link
- Condiciones de prueba para el cable: Resistencia a la fatiga por flexión según la norma Festo - Cadena portacables: 5 millones de ciclos, radio de curvatura 28 mm - Resistencia a la torsión:> 300.000 ciclos, ±270°/0,1 m
- Ondulación residual: 0,1
- Salida de conmutación: PNP
- Función del elemento de conmutación: Interruptor normalmente abierto/normalmente cerrado
- Indicador de estado de conmutación: LED amarillo
- Clase de protección: IP65 - IP68
- Caída de tensión: 2,5 V
- Indicador de estado: LED rojo
- Resistencia a sobrecarga: disponible
- Marca UKCA, véase la declaración de conformidad: cumple con la normativa británica en materia de compatibilidad electromagnética (CEM).
- Temperatura ambiente: -25 - 70 °C
- Temperatura ambiente durante el tendido de cables flexibles: -20 - 70 °C
- Protección contra polaridad inversa: para todas las conexiones eléctricas.
- Material de la película: Poliéster
- Material de la carcasa: acero inoxidable de alta aleación - reforzado con PA - latón niquelado - poliéster
- Material de la cubierta del cable: TPE-U(PUR)
- Material de los contactos del enchufe: Aleación de cobre - chapada en oro
- Material de la tuerca de unión: latón niquelado
- Nota sobre el material: Libre de halógenos - Cumple con la normativa RoHS
- Repetibilidad: 0,1 mm
- Aprobación: Marca RCM - c UL us - Listado (OL)
- Tipo de embalaje
Piece
- Tipo de producto
Transmisor de posición
- tipo
SDAT-MHS-M50-1L-SV-E-0.3-M8
- Contenido
1 UD(S).
- Tensión de servicio mín.
15 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
15 - 30 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
- Corriente de conmutación (máx.)
100 mA
- Max. Capacidad de conmutación
2.7 W
- características especiales
Indicación LED
- salidas
PNP
- Resolución
0.05 mm
- ± tolerancia
0.25 mm
- conexión
Cable con conector M8, 4 polos
- La longitud del cable
0.3 m
IP65
IP68
- min temperatura.
-25 °C
- Máx. Temperatura
+70 °C
- Conforme a la normativa RoHS
Sí
- conexión
Cable con conector
- Tipo de rosca, lado de conexión
M8 x 1
- Fabricante de la pieza.
8115394
- Material de cubierta
TPE-U(PUR)
- Número de polos
4
- Material de la carcasa
Acero inoxidable
PA
Latón
- Frecuencia de conmutación
1000 Hz
- Peso
19 g
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2801951 FESTO SDAT-MHS-M50-1L-SV-E-0.3-M8 Transmisor de posición 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2801951 FESTO SDAT-MHS-M50-1L-SV-E-0.3-M8 Transmisor de posición 1 UD(S).
Descripción
Transmisor de posición SDAT-MHS-M50-1L-SV-E-0.3-M8, diseño para ranura en T, homologaciones (* RCM Mark, * c UL us - Listed (OL)), (ver declaración de conformidad) = según la Directiva EMC de la UE, marca UKCA (ver declaración de conformidad) = según la normativa británica para EMC, marca KC = KC-EMC
