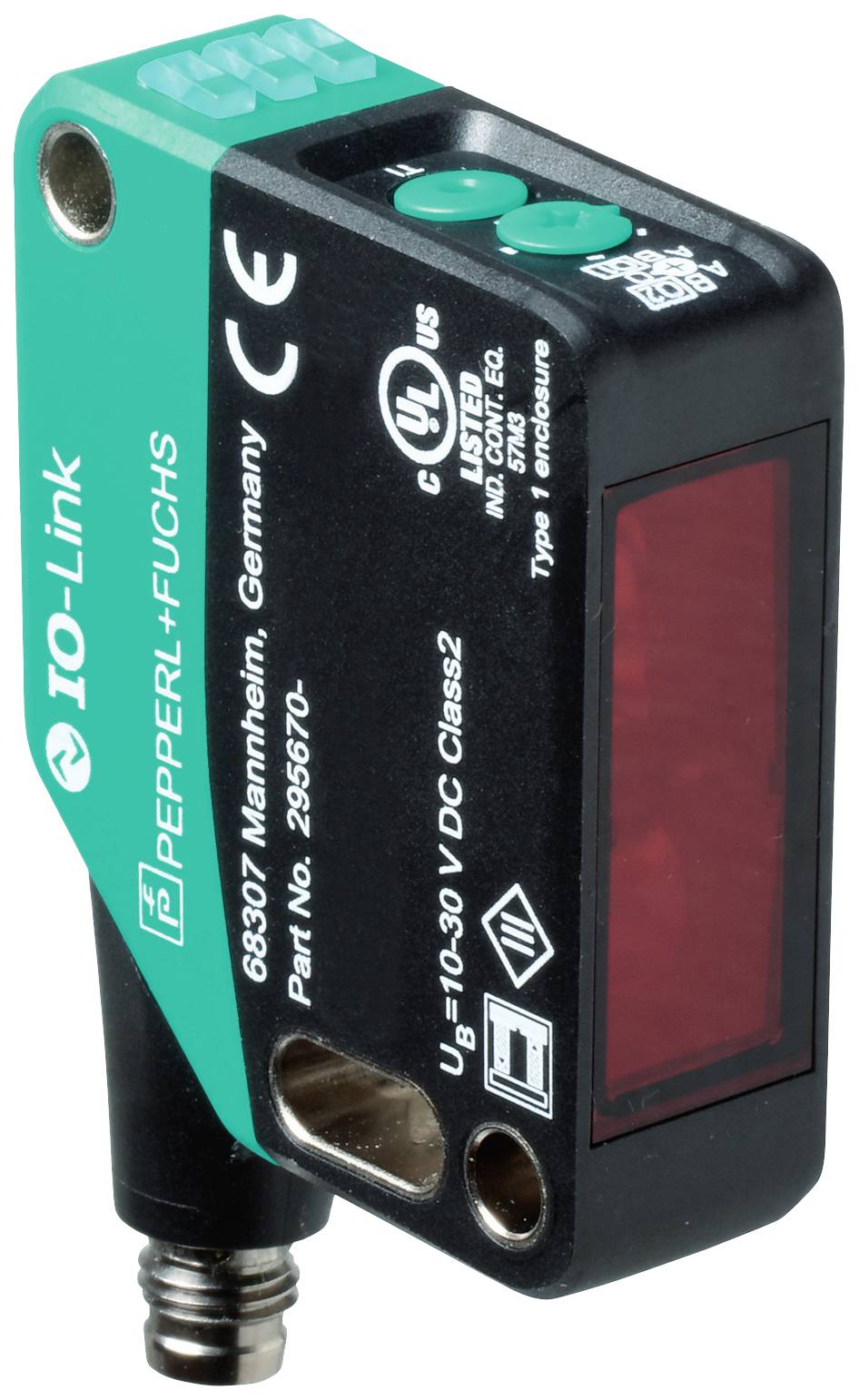

Pepperl+Fuchs OMT600-R200-IEP-IO-V31-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch.

Pepperl+Fuchs OMT600-R200-IEP-IO-V31-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch.-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
18 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
600 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (436,13 € / Unidad)
436,13 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Sensor de distancia

tipo

OMT600-R200-IEP-IO-V31-L

Contenido

1 UD(S).

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

18 - 30 V/DC

Tensión de encendido (máx.)

30 V/DC

Corriente de conmutación (máx.)

100 mA

características especiales

Indicación LED

Tipo de transmisor

Diodo láser

Diámetro de haz

3 mm

Tipo de láser

1

salidas

PNP

NPN

Resolución

0.1 mm

Alcance mínimo (campo abierto)

100 mm

600 mm

± tolerancia

0.75 %

IP67

IP69

IP69K

min temperatura.

10 °C

Máx. Temperatura

50 °C

longitud

41.7 mm

Anchura

15 mm

Altura

50.6 mm

Dimen.

(Lon. x Anch. x Alt.) 41.7 x 15 x 50.6 mm

Tipo de rosca, lado de conexión

M8 x 1

Fabricante de la pieza.

295670-100303

Número de polos

4

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627427 Pepperl+Fuchs OMT600-R200-IEP-IO-V31-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch.

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627427 Pepperl+Fuchs OMT600-R200-IEP-IO-V31-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 600 mm (Lon. x Anch.

Descripción

Fuente de luz: Diodo láser, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, 1 salida analógica, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: La configuración predeterminada de fábrica es: C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link I - Pin 2: Salida analógica 4...20 mA, Conexión: M8 x 1, conector de dispositivo de 4 pines, Tensión de funcionamiento: 18 ... 30 V CC, Temperatura ambiente: 10 ... 50 °C (50 ... 122 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de medición: 100 ... 600 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Emisor de luz: Diodo láser
  • Tipo de luz: roja, luz alterna
  • Características del láser
  • Nota: LUZ LÁSER, NO MIRAR DIRECTAMENTE AL RAYO.
  • Clase de láser: 1
  • Longitud de onda: 680 nm
  • Divergencia del haz:> 5 mrad, d63< 2,8 mm en el rango de 350 mm ... 800 mm
  • Duración del pulso: 5,5 µs
  • Frecuencia de repetición: aprox. 2,4 kHz
  • Energía máxima del pulso:< 40 nJ
  • Desviación angular: máx. +/- 1,5°
  • Diámetro del punto de luz: aprox. 3 mm a una distancia de 600 mm.
  • Ángulo de apertura: aprox. 0,3°
  • Límite de luz ambiental: EN 60947-5-2: 15000 lux
  • Resolución: 0,1 mm
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 470 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Datos eléctricos
  • Tensión de funcionamiento: 18 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 18 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Identificación y diagnóstico | Sensor inteligente tipo 0 / tipo 3.3
  • ID del dispositivo: 0x111908 (1120520)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 3 ms
  • Ancho de los datos del proceso: Entrada de datos del proceso: 4 bytes | Salida de datos del proceso: 2 bits
  • Compatibilidad con "Modo SIO": sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: La configuración predeterminada de fábrica es: | C/Q - Pin 4: Contacto normalmente abierto NPN, contacto normalmente cerrado PNP, IO-Link | I - Pin 2: Salida analógica 4...20 mA
  • Salida de señal: 1 salida push-pull, 1 salida analógica, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Tiempo de respuesta: 2 ms
  • Salida analógica
  • Tipo de salida: 1 Salida de corriente: 4 ... 20 mA
  • Resistencia a la carga:> Salida de voltaje de 1 kΩ; salida de corriente de ≤ 470 Ω
  • Tiempo de recuperación: 2 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Seguridad láser: EN 60825-1:2014
  • Precisión de medición
  • Deriva de temperatura: 0,05 %/K
  • Tiempo de calentamiento: 5 minutos
  • Reproducibilidad:< 1%
  • Error de linealidad: 0,75%
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Aprobación de la FDA: IEC 60825-1:2014. Cumple con 21 CFR 1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso sobre láser n.° 50, de fecha 24 de junio de 2007.
  • Condiciones ambientales
  • Temperatura ambiente: 10 ... 50 °C (50 ... 122 °F)
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 50,6 mm
  • Profundidad de la caja: 41,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M8 x 1, 4 pines
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 35 g
