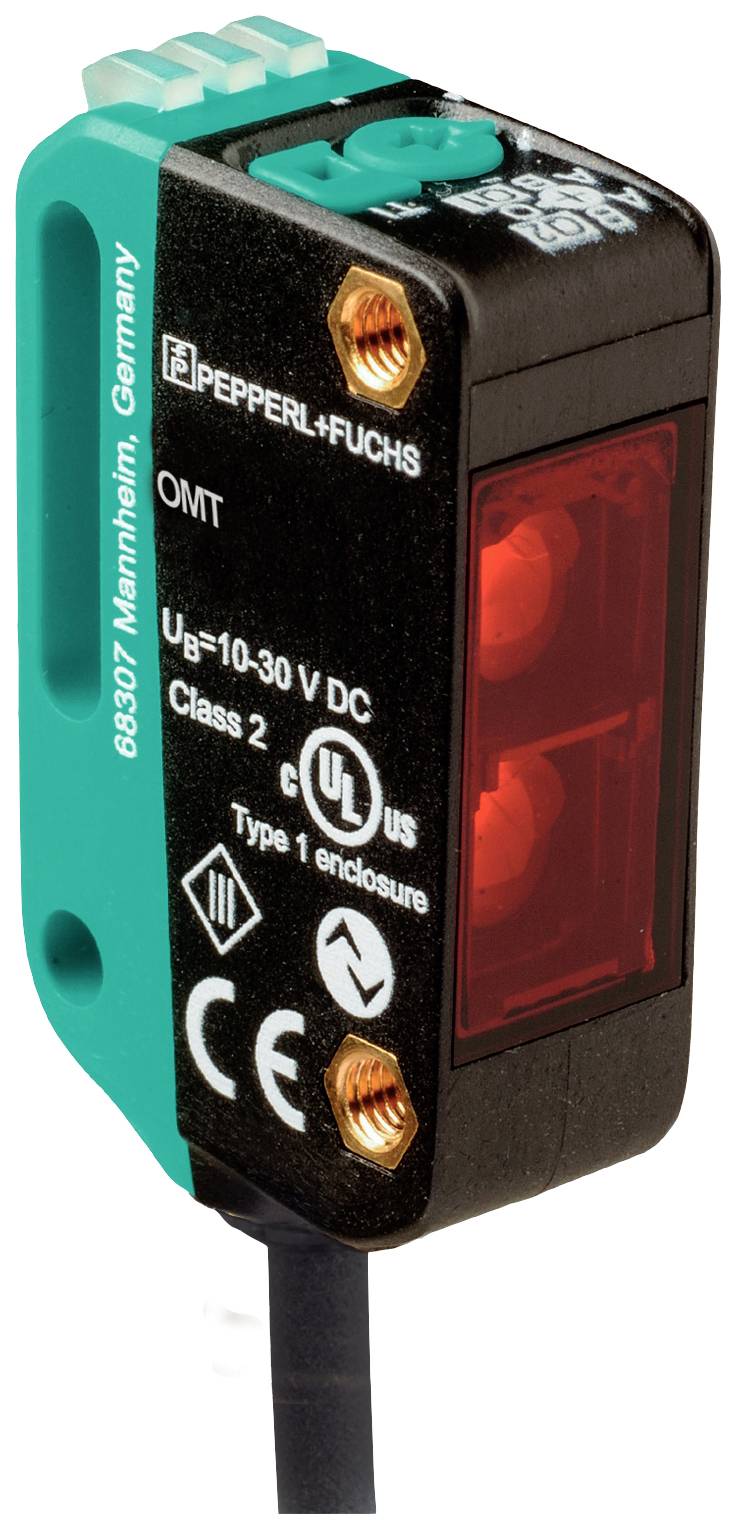

Pepperl+Fuchs OMT50-R100-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). 10 V/DC Alcance máximo (campo abierto): 50 mm (Lon.

Pepperl+Fuchs OMT50-R100-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). 10 V/DC Alcance máximo (campo abierto): 50 mm (Lon. -0
Similar a la imagen
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
50 mm
tipo
OMT50-R100-EP-IO-0,3M-V3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (360,50 € / Unidad)
360,50 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de distancia

tipo

OMT50-R100-EP-IO-0,3M-V3

Contenido

1 UD(S).

Tensión de servicio

10 V/DC

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tensión de encendido (máx.)

30 V/DC

Corriente de conmutación (máx.)

100 mA

Max. Capacidad de conmutación

3 W

Tipo de transmisor

LED rojo

Diámetro de haz

4 mm

salidas

PNP

NPN

Resolución

0.01 mm

Alcance mínimo (campo abierto)

20 mm

50 mm

± tolerancia

0.3 mm

La longitud del cable

0.3 m

IP67

IP69

IP69K

min temperatura.

10 °C

Máx. Temperatura

60 °C

longitud

21.5 mm

Anchura

11 mm

Altura

44.5 mm

Dimen.

(Lon. x Anch. x Alt.) 21.5 x 11 x 44.5 mm

Tipo de rosca, lado de conexión

M8 x 1

Fabricante de la pieza.

267075-100181

Número de polos

3

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627412 Pepperl+Fuchs OMT50-R100-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). 10 V/DC Alcance máximo (campo abierto): 50 mm (Lon.

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627412 Pepperl+Fuchs OMT50-R100-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). 10 V/DC Alcance máximo (campo abierto): 50 mm (Lon.

Descripción

Transmisor de luz: LED, tipo de luz: roja, luz alterna, salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, tipo de interfaz: IO-Link (a través de C/Q = pin 4), tipo de circuito: El tipo de circuito del sensor es conmutable. Los ajustes de fábrica son: C/Q - Pin 4: Contacto normalmente abierto NPN / conmutación de luz, Contacto normalmente cerrado PNP / conmutación de oscuridad, IO-Link, conexión: cable fijo de 300 mm con conector M8 x 1, 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de medición: 20 ... 50 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Desviación angular: máx. +/- 1,5°
  • Diámetro del punto de luz: aprox. 4 mm a una distancia de 50 mm.
  • Ángulo de apertura: 4°
  • Límite de luz ambiental: EN 60947-5-2: 30000 lux
  • Resolución: 0,01 mm
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Sensor inteligente
  • ID del dispositivo: 0x110901 (1116417)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 3 bytes, Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link |
  • Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Tiempo de respuesta: 2 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, Listado cULus, "Clase Fuente de alimentación de 2", clasificación tipo 1
  • Precisión de medición
  • Deriva de temperatura: 20 µm/K
  • Tiempo de calentamiento: 5 minutos
  • Reproducibilidad: ≤ 0,15 mm
  • Error de linealidad: ± 0,3 mm
  • Condiciones ambientales
  • Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 11 mm
  • Altura de la caja: 44,5 mm
  • Profundidad de la caja: 21,5 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Cable fijo de 300 mm con conector M8 x 1 de 3 pines.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 17 g
  • Longitud del cable: 0,3 m
