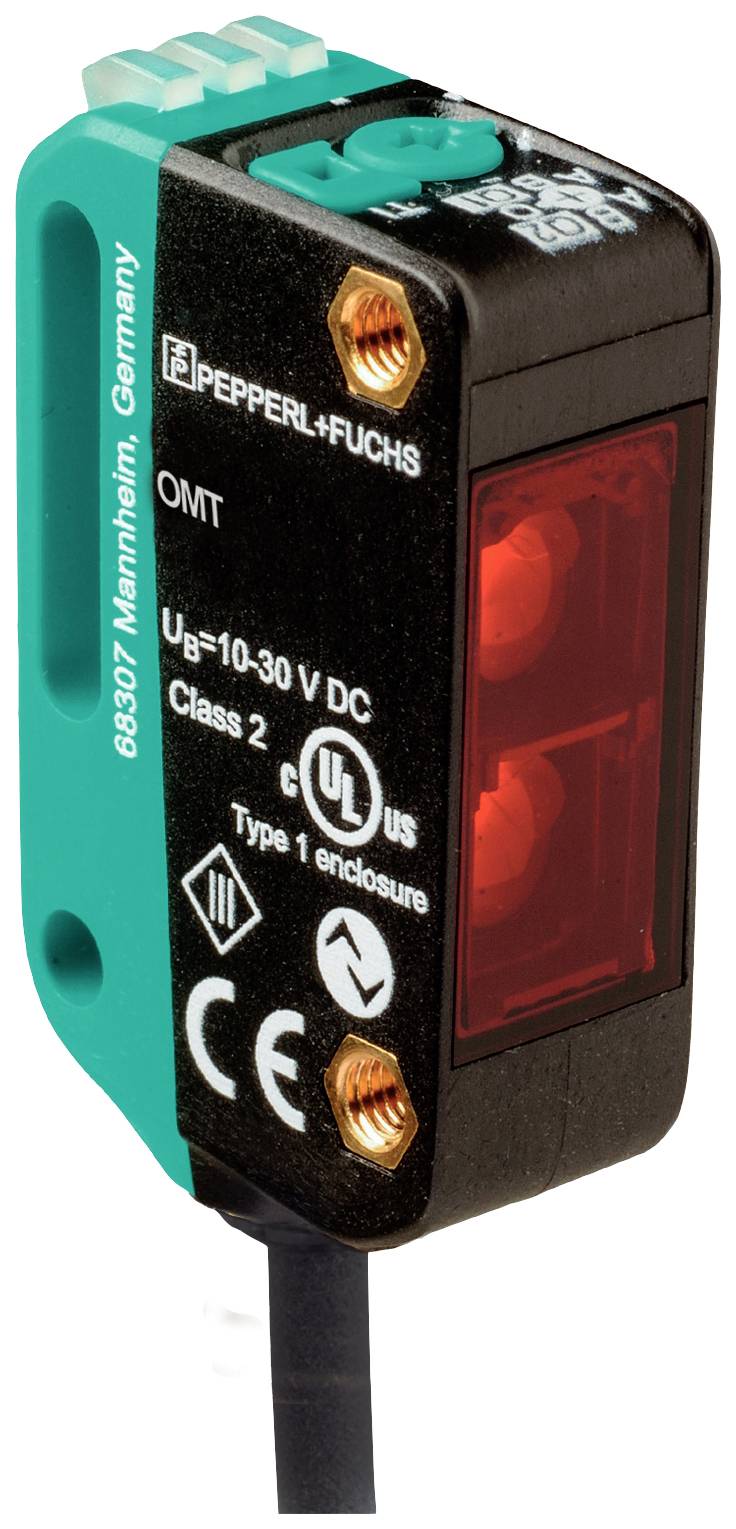

Similar a la imagen
Pepperl+Fuchs OMT50-R100-2EP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 50 mm (Lon. x Anch.
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
50 mm
tipo
OMT50-R100-2EP-IO-0,3M-V1
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (365,55 € / Unidad)
365,55 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor de distancia
- tipo
OMT50-R100-2EP-IO-0,3M-V1
- Contenido
1 UD(S).
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tensión de encendido (máx.)
30 V/DC
- Corriente de conmutación (máx.)
100 mA
- características especiales
Indicación LED
- Tipo de transmisor
LED rojo
- Diámetro de haz
4 mm
- salidas
PNP
NPN
- Resolución
0.01 mm
- Alcance mínimo (campo abierto)
20 mm
50 mm
- ± tolerancia
0.3 mm
- La longitud del cable
0.3 m
IP67
IP69
IP69K
- min temperatura.
10 °C
- Máx. Temperatura
60 °C
- longitud
21.5 mm
- Anchura
11 mm
- Altura
44.5 mm
- Dimen.
(Lon. x Anch. x Alt.) 21.5 x 11 x 44.5 mm
- Tipo de rosca, lado de conexión
M12 x 1
- Fabricante de la pieza.
267075-100179
- Número de polos
4
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627410 Pepperl+Fuchs OMT50-R100-2EP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 50 mm (Lon. x Anch.
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627410 Pepperl+Fuchs OMT50-R100-2EP-IO-0,3M-V1 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 50 mm (Lon. x Anch.
Descripción
Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: La configuración predeterminada de fábrica es: C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link Q2 - Pin 2: NPN normalmente abierto, PNP normalmente cerrado, Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de medición: 20 ... 50 mm
- Objeto de referencia: Blanco estándar, 100 mm x 100 mm
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Desviación angular: máx. +/- 1,5°
- Diámetro del punto de luz: aprox. 4 mm a una distancia de 50 mm.
- Ángulo de apertura: 4°
- Límite de luz ambiental: EN 60947-5-2: 30000 lux
- Resolución: 0,01 mm
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 600 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
- Controles: Botón de aprendizaje
- Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Versión de IO-Link: 1.1
- Perfil del dispositivo: Sensor inteligente
- ID del dispositivo: 0x110901 (1116417)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Tiempo mínimo de ciclo: 3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 3 bytes, Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: La configuración predeterminada de fábrica es: | C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link | Q2 - Pin 2: NPN normalmente abierto, PNP normalmente cerrado
- Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Tiempo de respuesta: 2 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Precisión de medición
- Deriva de temperatura: 20 µm/K
- Tiempo de calentamiento: 5 minutos
- Reproducibilidad: ≤ 0,15 mm
- Error de linealidad: ± 0,3 mm
- Condiciones ambientales
- Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F)
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 11 mm
- Altura de la caja: 44,5 mm
- Profundidad de la caja: 21,5 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines.
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 17 g
- Longitud del cable: 0,3 m
