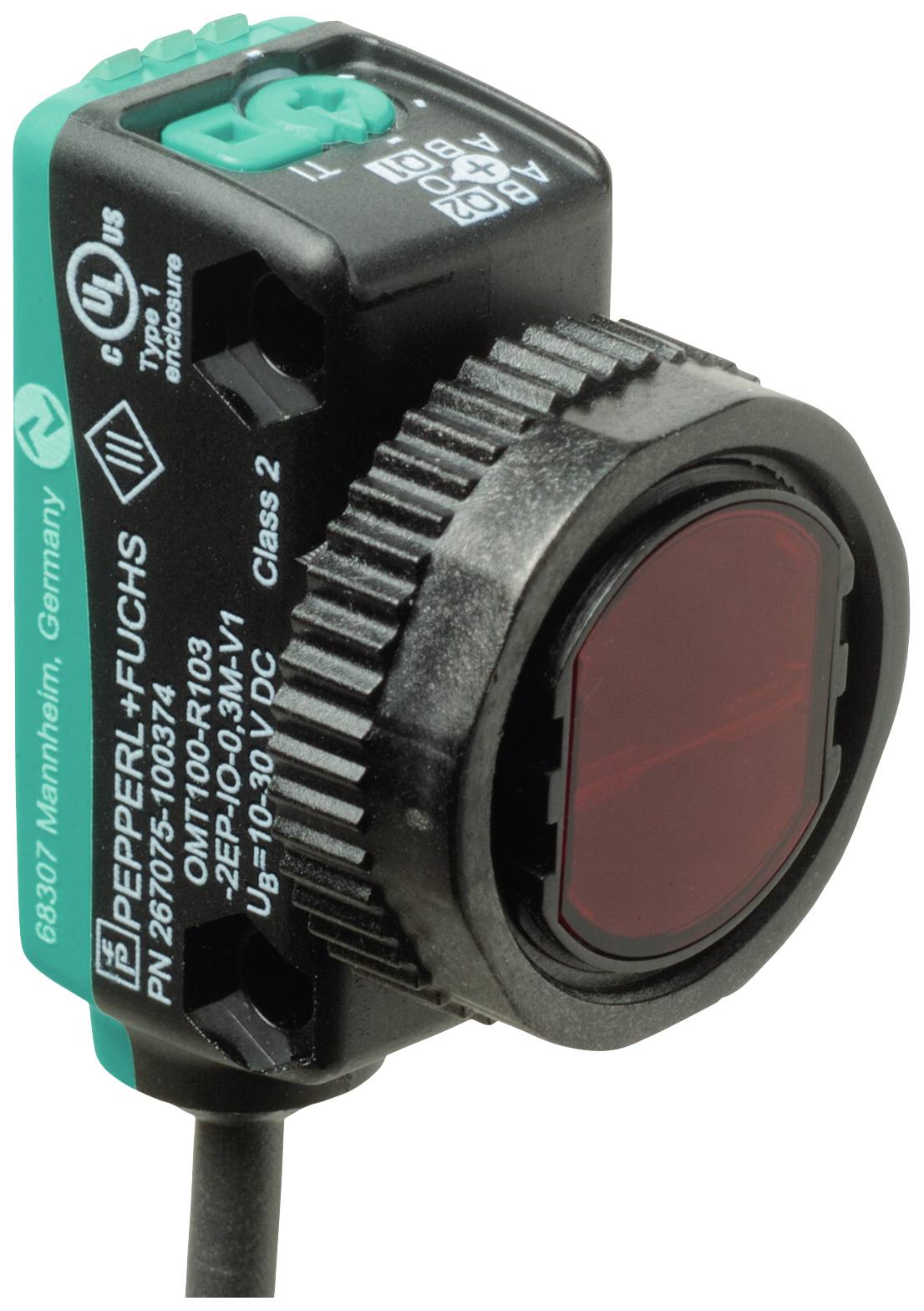

Similar a la imagen
Pepperl+Fuchs OMT150-R103-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 150 mm (Lon. x Anch
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
150 mm
tipo
OMT150-R103-EP-IO-0,3M-V3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (429,00 € / Unidad)
429,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor de distancia
- tipo
OMT150-R103-EP-IO-0,3M-V3
- Contenido
1 UD(S).
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tensión de encendido (máx.)
30 V/DC
- Corriente de conmutación (máx.)
100 mA
- características especiales
Indicación LED
- Tipo de transmisor
LED rojo
- Diámetro de haz
10 mm
- salidas
PNP
NPN
- Resolución
0.1 mm
- Alcance mínimo (campo abierto)
60 mm
150 mm
- ± tolerancia
1 %
- La longitud del cable
0.3 m
IP67
IP69
IP69K
- min temperatura.
10 °C
- Máx. Temperatura
60 °C
- longitud
26.7 mm
- Anchura
15 mm
- Altura
36.5 mm
- Dimen.
(Lon. x Anch. x Alt.) 26.7 x 15 x 36.5 mm
- Tipo de rosca, lado de conexión
M8 x 1
- Fabricante de la pieza.
267075-100382
- Número de polos
3
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627522 Pepperl+Fuchs OMT150-R103-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 150 mm (Lon. x Anch
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627522 Pepperl+Fuchs OMT150-R103-EP-IO-0,3M-V3 Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 150 mm (Lon. x Anch
Descripción
Transmisor de luz: LED, tipo de luz: roja, luz alterna, salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, tipo de interfaz: IO-Link (a través de C/Q = pin 4), tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - Pin 4: contacto normalmente abierto NPN / conmutación de luz, contacto normalmente cerrado PNP / conmutación de oscuridad, IO-Link, conexión: cable fijo de 300 mm con conector M8 x 1, 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: 10 ... 60 °C (50 ... 140 °F), cable instalado permanentemente: 10 ... 60 °C (50 ... 140 °F), cable flexible: no apto para cadenas portacables
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de medición: 60 ... 150 mm
- Objeto de referencia: Blanco estándar, 100 mm x 100 mm
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Desviación angular: máx. +/- 1,5°
- Diámetro del punto de luz: aprox. 10 mm a una distancia de 150 mm.
- Ángulo de apertura: aprox. 4°
- Límite de luz ambiental: EN 60947-5-2: 30000 lux
- Resolución: 0,1 mm
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 600 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
- Controles: Botón de aprendizaje
- Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Perfil del dispositivo: Sensor inteligente
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Versión de IO-Link: 1.1
- Tiempo mínimo de ciclo: 3 ms
- Ancho de datos del proceso: Entrada de datos del proceso 3 bytes, Salida de datos del proceso 2 bits
- Compatibilidad con el modo SIO: sí
- ID del dispositivo: 0x11090B (1116427)
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link |
- Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Tiempo de respuesta: 2 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Precisión de medición
- Deriva de temperatura: 0,05 %/K
- Tiempo de calentamiento: 5 minutos
- Reproducibilidad: ≤ 1%
- Error de linealidad: ± 1%
- Aprobaciones y certificados
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Condiciones ambientales
- Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F), cable instalado permanentemente | 10 ... 60 °C (50 ... 140 °F), cable flexible, no apto para cadenas portacables
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 15 mm
- Altura de la caja: 36,5 mm
- Profundidad de la caja: 26,7 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 300 mm con conector M8 x 1 de 3 pines.
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 17 g
- Longitud del cable: 0,3 m
