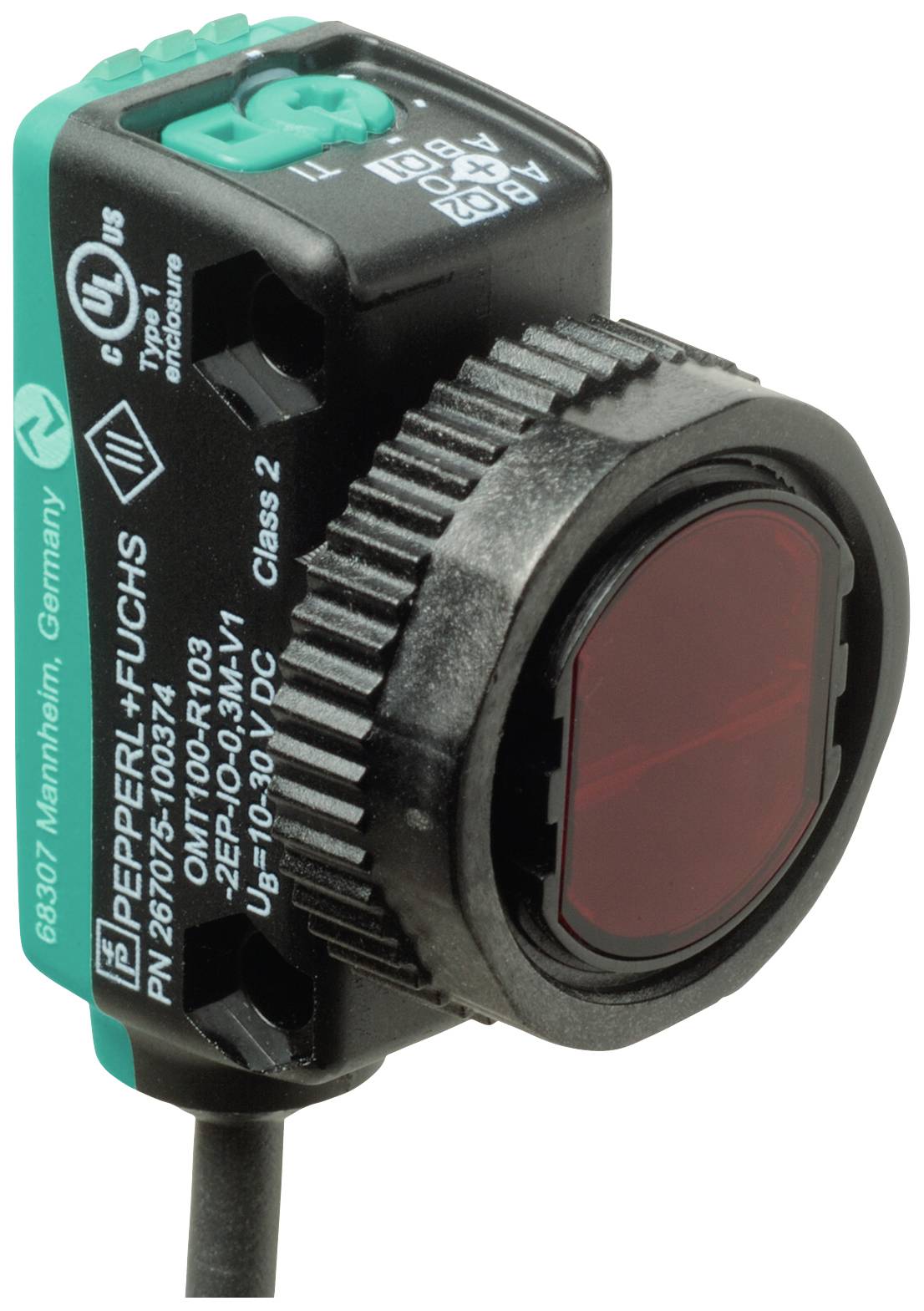

Pepperl+Fuchs OMT120-R103-2EP-IO-0,3M-V1-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 120 mm (Lon. x A

Pepperl+Fuchs OMT120-R103-2EP-IO-0,3M-V1-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 120 mm (Lon. x A-0
Similar a la imagen
Tipo de producto
Sensor de distancia
Tensión de servicio mín.
10 V/DC
Tensión de servicio máx.
30 V/DC
Máx. Rango en el abierto
120 mm
tipo
OMT120-R103-2EP-IO-0,3M-V1-L
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 17/12
Vendido y enviado por  Conrad Electronic
Número
Total (505,00 € / Unidad)
505,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de distancia

tipo

OMT120-R103-2EP-IO-0,3M-V1-L

Contenido

1 UD(S).

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tensión de encendido (máx.)

30 V/DC

Corriente de conmutación (máx.)

100 mA

características especiales

Indicación LED

Tipo de transmisor

Diodo láser

Diámetro de haz

3 mm

Tipo de láser

1

salidas

PNP

NPN

Resolución

0.1 mm

Alcance mínimo (campo abierto)

40 mm

120 mm

± tolerancia

1 %

La longitud del cable

0.3 m

IP67

IP69

IP69K

min temperatura.

10 °C

Máx. Temperatura

60 °C

longitud

26.7 mm

Anchura

15 mm

Altura

36.5 mm

Dimen.

(Lon. x Anch. x Alt.) 26.7 x 15 x 36.5 mm

Tipo de rosca, lado de conexión

M12 x 1

Fabricante de la pieza.

267075-100392

Número de polos

4

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627594 Pepperl+Fuchs OMT120-R103-2EP-IO-0,3M-V1-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 120 mm (Lon. x A

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627594 Pepperl+Fuchs OMT120-R103-2EP-IO-0,3M-V1-L Sensor de distancia 1 UD(S). Alcance máximo (campo abierto): 120 mm (Lon. x A

Descripción

Fuente de luz: Diodo láser, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: El estado de suministro es: C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link Q2 - Pin 2: NPN normalmente abierto, PNP normalmente cerrado, Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F), Cable instalado permanentemente 10 ... 60 °C (50 ... 140 °F), Cable flexible no apto para cadenas portacables

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de medición: 40 ... 120 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Emisor de luz: Diodo láser
  • Tipo de luz: roja, luz alterna
  • Características del láser
  • Nota: LUZ LÁSER, NO MIRAR DIRECTAMENTE AL RAYO.
  • Clase de láser: 1
  • Longitud de onda: 680 nm
  • Divergencia del haz:> 5 mrad d63 d63< 1 mm en el rango de 50 mm ... 250 mm
  • Duración del pulso: 3 µs
  • Frecuencia de repetición: aprox. 3 kHz
  • Energía máxima del pulso: 15,2 nJ
  • Desviación angular: máx. +/- 1,5°
  • Diámetro del punto de luz: aprox. 3 mm a una distancia de 120 mm.
  • Ángulo de apertura: aprox. 2°
  • Límite de luz ambiental: EN 60947-5-2: 30000 lux
  • Resolución: 0,1 mm
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 560 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Perfil del dispositivo: Sensor inteligente
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 3 bytes, Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x11090A (1116426)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: La configuración predeterminada de fábrica es: | C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link | Q2 - Pin 2: NPN normalmente abierto, PNP normalmente cerrado
  • Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Tiempo de respuesta: 2 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Seguridad láser: EN 60825-1:2014
  • Precisión de medición
  • Deriva de temperatura: 0,05 %/K
  • Tiempo de calentamiento: 5 minutos
  • Reproducibilidad: ≤ 1%
  • Error de linealidad: ± 1%
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Aprobación de la FDA: IEC 60825-1:2007. Cumple con 21 CFR 1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso sobre Láser n.° 50, de fecha 24 de junio de 2007.
  • Condiciones ambientales
  • Temperatura ambiente: 10 ... 60 °C (50 ... 140 °F), cable instalado permanentemente | 10 ... 60 °C (50 ... 140 °F), cable flexible, no apto para cadenas portacables
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 36,5 mm
  • Profundidad de la caja: 26,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Cable fijo de 300 mm con conector M12 x 1 de 4 pines.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 23 g
  • Longitud del cable: 0,3 m
