Name: PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).
Brand: PCE Instruments
SKU: 3192942
Availability: InStock

PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).-0

PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).-1

PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).-2

PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).-3

PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).-4

1/5

Tipo de producto

Convertidor de aislamiento

Señal de entrada máx. (corriente)

20 mA

Señal de entrada máx. (tensión)

15 V

tipo

PCE-SCI-L

Dimen.

(Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

1 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (180,66 € / Unidad)

180,66 €

más el IVA aplicable

Envío gratuito

Solo quedan 1 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

PROFESIONAL. CALIBRADO. EQUIPO. PCE-SCI-L

Convertidor de señal de aislamiento para montaje en carril DIN
Rango de medición: 0 ... 600 V CA/CC
Señales de salida en 4 ... 20 mA y 0 ... 10 V
Configurable mediante teclado
Rango de medición de corriente: 0 ... 5 A CA/CC
Montaje en carril DIN para medición de frecuencia
Rango de medición: 0 ... 600 V CA/CC
señal de salida activa y pasiva
Medición de frecuencia
Rango de medición: 0 ... 5 A CA/CC

Especificaciones técnicas

voltaje CC
Rango de medición: -80 mV ... +80 mV
Resolución 0,1 mV
Precisión que depende del rango de entrada: de 0,05 a 0,15 % FS.
Datos técnicos generales
Salidas de 4 a 20 mA, de 0 a 10 V CC
Tipo de pantalla: 7 segmentos, 2 dígitos
Norma de seguridad CAT II / 300V
Montaje en carril DIN de 35 mm
Aislamiento de 3000 Vrms durante 60 s (entrada, salida, alimentación)
Idioma del menú: inglés (EE. UU.)
Clase de protección (dispositivo) IP30
Alimentación eléctrica de 24 a 240 V CC ±10 %, 45 a 65 Hz, aislada.
Peso: 126 g
Dimensiones (largo x ancho x alto): 110 x 22 x 118 mm
Condiciones de funcionamiento: 0 ... 50 °C, 0 ... 95 % HR
Condiciones de almacenamiento: -20 ... 70 °C, 0 ... 95 % HR

tipo: PCE-SCI-L

Tipo de producto: Convertidor de aislamiento

Señal de entrada máx. (corriente): 20 mA

Señal de entrada máx. (tensión): 15 V

Dimen.: (Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

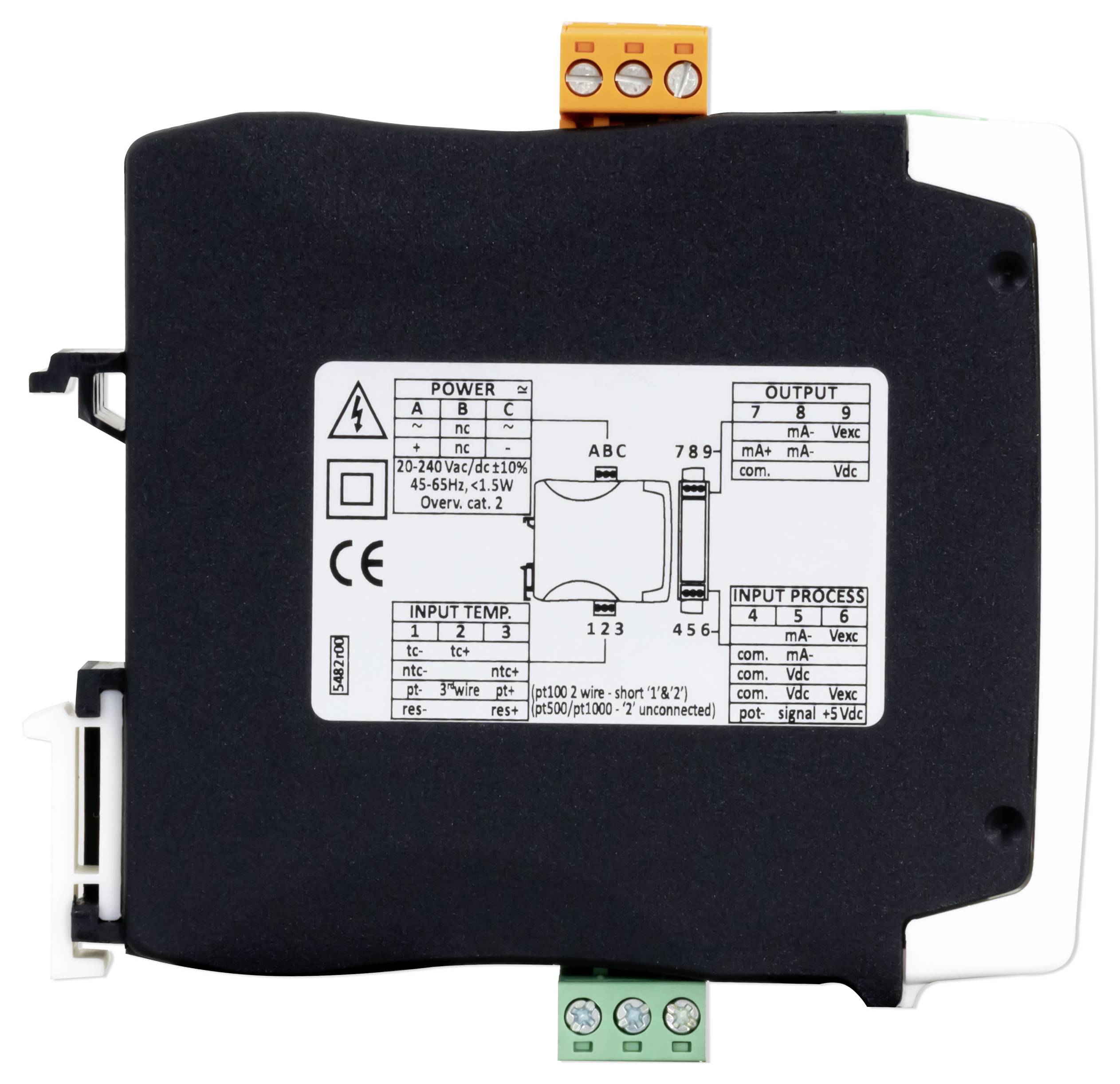

conexión: Regleta de bornes
Terminal roscado
Borne
Clavija de conexión

Señal de salida (tensión): 0-10

Señal de salida (corriente): 4 ... 20 mA

Tensión de funcionamiento: 18 - 265 V

Tensión de servicio máx.: 265 V

Tensión de servicio mín.: 18 V DC/AC

Carga: 10

Señal de entrada (tensión): 10

Señal de entrada (corriente): 0 ... 5 A AC/DC

Contenido: 1 UD(S).

configuración: Potenciómetro

Anchura: 108 mm

Altura: 22.5 mm

longitud: 106 mm

Conforme a la normativa RoHS: Sí

Tipo de sensor: PT100
PT500
PT1000

Consumo de corriente: 3 W

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación U(B): 24 ... 240 V DC ±10%. 45 ... 65 Hz. isoliert

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.25 mm²

sección transversal maciza (min.): 1 mm²

Documentos y descargas

Ficha técnica

Ficha técnica 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Convertidor de aislamiento 1 UD(S).

Descripción

El convertidor de señal de aislamiento tiene un rango de medición ajustable de 0 a 600 V CA/CC y, por lo tanto, puede medir una amplia variedad de voltajes. Por ejemplo, es posible conectar el convertidor de señal de aislamiento a la línea de alimentación para monitorizar la tensión aplicada. Además de la medición de voltaje, el convertidor de señal de aislamiento también puede medir directamente la corriente con un rango de medición ajustable máximo de 0 a 5 A CA/CC. Para ampliar el rango de corriente, se puede conectar un transformador de corriente al transformador de señal de aislamiento. El valor medido se convierte posteriormente mediante el convertidor de señal de aislamiento en una señal analógica estandarizada de 4 … 20 mA o 0 … 10 V. Por lo tanto, el convertidor de señal de aislamiento es la extensión ideal para un sistema de control de procesos.

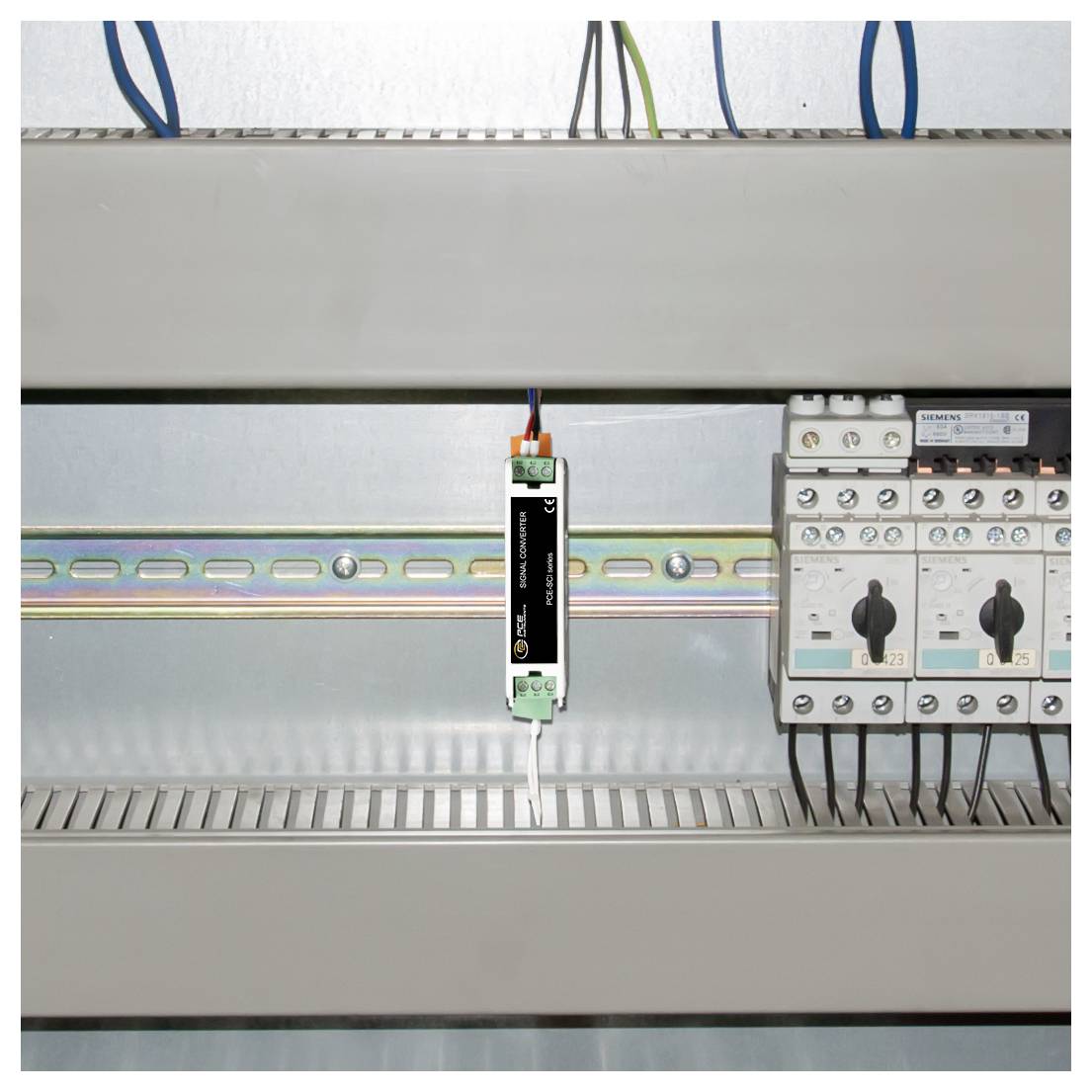

Dado que los rangos de entrada y salida se pueden configurar de forma idéntica, el convertidor de señal de aislamiento se puede utilizar para el desacoplamiento galvánico. El convertidor de señal de aislamiento se configura directamente a través del teclado. Por lo tanto, no se requiere ningún cable ni software adicional para ajustar la configuración del convertidor de señal. El convertidor de señal de aislamiento está montado sobre un riel DIN. El convertidor de señal funciona con una tensión de 18 ... 265 V CA/CC a una frecuencia de 45 ... 65 Hz.
