Name: PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).
Brand: PCE Instruments
SKU: 3192941
Availability: InStock

PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).-0

PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).-1

PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).-2

PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).-3

PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).-4

1/5

Tipo de producto

Convertidor de aislamiento

Señal de entrada máx. (corriente)

20 mA

Señal de entrada máx. (tensión)

15 V

tipo

PCE-SCI-D

Dimen.

(Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

3 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (147,05 € / Unidad)

147,05 €

más el IVA aplicable

Envío gratuito

Solo quedan 3 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

PROFESIONAL. CALIBRADO. EQUIPO. PCE-SCI-D

Transmisor configurable para señales eléctricas
Configurable mediante 2 botones y pantalla de 7 segmentos.
Función de contraseña
duplica señales analógicas
- 4 ... 20 mA y 0 ... 10 V
Configuración rápida mediante 2 botones.
Montaje en riel DIN
Alimentación eléctrica de 24 a 250 V CA/CC

Especificaciones técnicas

Flujo del proceso
Rango de medición máx. +4 mA ... 20 mA
Precisión del 0,3% de Mb.
Sobrecarga de 25 mA
Tipo de señal: activa, pasiva
Impedancia< Caída de tensión de 2 Vcc en los terminales.
Respuesta escalonada< 300 ms (0 ... 99 % de señal)
Voltaje de proceso
Rango de medición: 0 V CC ... 10 V CC
Precisión del 0,3% de Mb.
Sobrecarga de 25 V CC
Tipo de señal: activa, pasiva
Impedancia superior a 1 MΩ
Respuesta escalonada< 300 ms (0 ... 99 % de señal)
Datos técnicos generales
Tipo de pantalla: 7 segmentos, 2 dígitos
Norma de seguridad CAT II / 300V
Clase de protección (dispositivo) IP30
Alimentación eléctrica de 24 a 240 V CC ±10 %, 45 a 65 Hz, aislada.
Peso: 126 g
Dimensiones (largo x ancho x alto): 110 x 22 x 118 mm
Condiciones de funcionamiento: 0 ... 50 °C, 0 ... 95 % HR
Condiciones de almacenamiento: -20 ... 70 °C, 0 ... 95 % HR

tipo: PCE-SCI-D

Tipo de producto: Convertidor de aislamiento

Señal de entrada máx. (corriente): 20 mA

Señal de entrada máx. (tensión): 15 V

Dimen.: (Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

conexión: Regleta de bornes
Terminal roscado
Borne
Clavija de conexión

Señal de salida (tensión): 0-10

Señal de salida (corriente): 4 ... 20 mA

Tensión de funcionamiento: 18 - 265 V

Tensión de servicio máx.: 265 V

Tensión de servicio mín.: 18 V DC/AC

Carga: 10

Señal de entrada (tensión): 10

Señal de entrada (corriente): 4 ... 20 mA

Contenido: 1 UD(S).

configuración: Potenciómetro

Anchura: 108 mm

Altura: 22.5 mm

longitud: 106 mm

Conforme a la normativa RoHS: Sí

Tipo de sensor: PT100
PT500
PT1000

Consumo de corriente: 3 W

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación U(B): 24 ... 240 V DC ±10%. 45 ... 65 Hz. isoliert

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.25 mm²

sección transversal maciza (min.): 1 mm²

Documentos y descargas

Ficha técnica

Ficha técnica 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Convertidor de aislamiento 1 UD(S).

Descripción

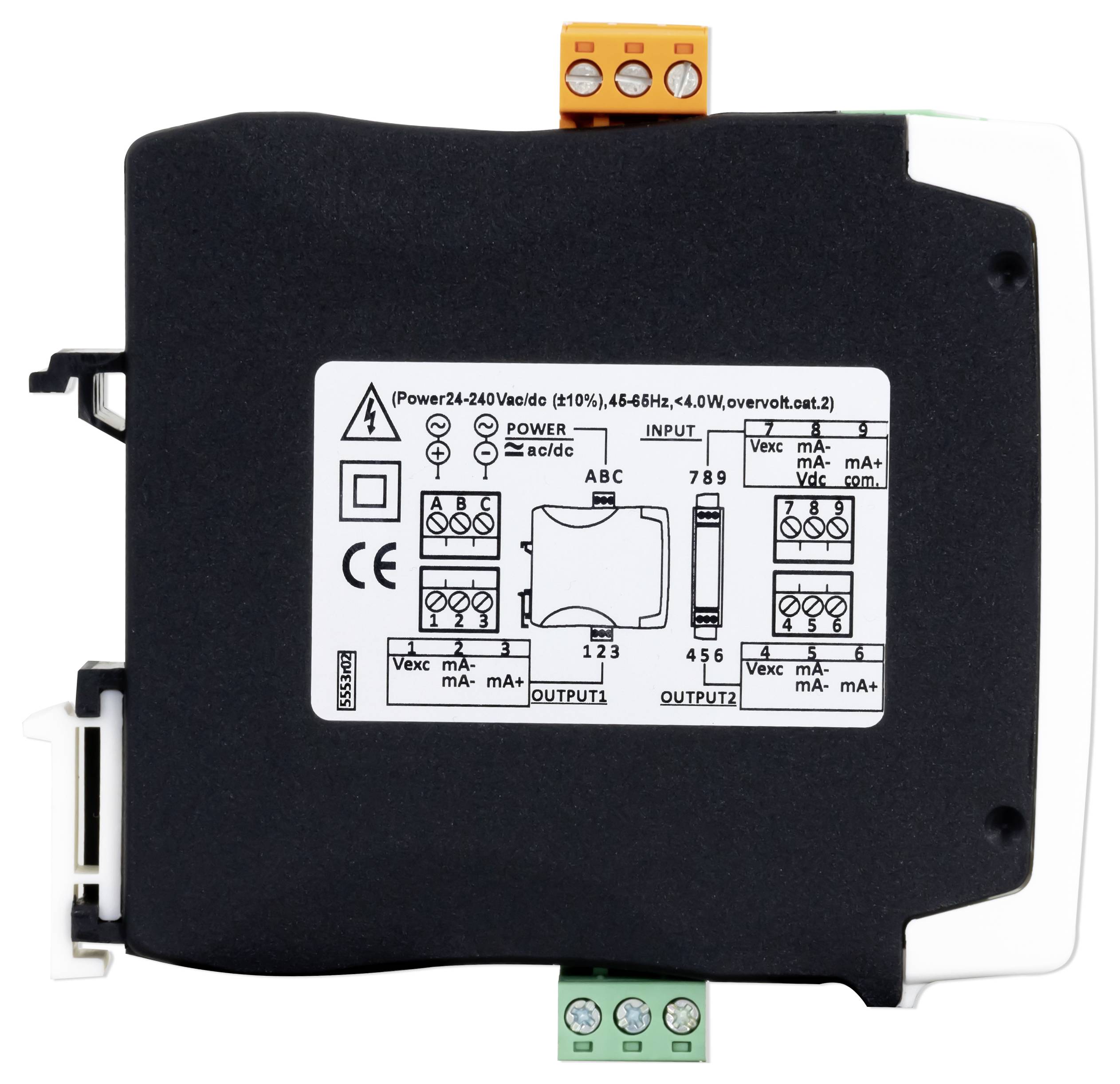

El transmisor de señal eléctrica configurable es un duplicador y convertidor de señal para señales de proceso. Se puede aplicar una señal de CC de 4 ... 20 mA y 0 ... 10 V a la entrada. El transmisor de señal eléctrica configurable proporciona tensión de excitación si es necesario. Tiene 2 salidas, donde la salida 1 se puede configurar de 4 a 20 mA y la salida 2 de 4 a 20 mA o de 0 a 10 V CC. Además, cuenta con un aislamiento cuádruple entre la fuente de alimentación, la señal de entrada, la salida 1 y la salida 2.

El aislamiento del circuito eléctrico evita los bucles de tierra y la propagación de picos de tensión, protegiendo así los equipos y la integridad de la señal. El sistema de configuración (números y teclado) es accesible detrás de la cubierta frontal y ofrece una configuración fácil y rápida. El duplicador de señal dispone de una función de "contraseña" para bloquear el acceso a la configuración. El transmisor de señal eléctrica configurable está diseñado para uso industrial, con la posibilidad de integrarse en diversas aplicaciones, costes reducidos, excelente calidad y adaptación opcional del dispositivo para uso individual.

Este texto es el resultado de una traducción automática.
