Name: PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).
Brand: PCE Instruments
SKU: 3192943
Availability: InStock

PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).-0

PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).-1

PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).-2

PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).-3

PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).-4

1/5

Tipo de producto

Convertidor de aislamiento

Señal de entrada máx. (corriente)

20 mA

Señal de entrada máx. (tensión)

15 V

tipo

PCE-SCI-P

Dimen.

(Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

2 Unidad(es)

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (180,66 € / Unidad)

180,66 €

más el IVA aplicable

Envío gratuito

Solo quedan 2 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

PROFESIONAL. CALIBRADO. EQUIPO. PCE-SCI-P

Corriente - voltaje - temperatura del convertidor de señal de aislamiento
Convertidor de señal de aislamiento con más de 100 combinaciones ajustables.
señales de entrada analógicas (0 ... 10 V, 4 ... 20 mA, Pt100, termopares) en señales analógicas estándar aisladas galvánicamente
libremente escalable
Operativo en menos de 5 minutos.
convierte el rango de entrada analógica
aislamiento galvánico completo
Alimentación eléctrica de 18 a 265 V CA/CC.

Especificaciones técnicas

Datos técnicos generales
Entradas 4 ... 20 mA, 0 ... 10 VCC, Pt100 de 3 hilos, Pt100 de 2 hilos, Pt500, Pt1000, termopar J, termopar K, termopar T, termopar E, termopar S, termopar R, termopar N, termopar C, termopar B, 0 ... 1 MΩ, 0 ... 1 kΩ, 0 ... 100 kΩ, 0 ... 10 kΩ, potencial nominal 250 Ω ... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Salidas de 4 a 20 mA, de 0 a 10 V CC
Tipo de pantalla: 7 segmentos, 2 dígitos
Norma de seguridad CAT II / 300V
Montaje en carril DIN de 35 mm
Aislamiento de 3000 Vrms durante 60 s (entrada, salida, alimentación)
Idioma del menú: inglés (EE. UU.)
Clase de protección (dispositivo) IP30
Alimentación eléctrica de 24 a 240 V CC ±10 %, 45 a 65 Hz, aislada.
Peso: 130 g
Dimensiones (largo x ancho x alto): 110 x 22 x 118 mm
Condiciones de funcionamiento: 0 ... 50 °C, 0 ... 95 % HR
Condiciones de almacenamiento: -20 ... 70 °C, 0 ... 95 % HR

tipo: PCE-SCI-P

Tipo de producto: Convertidor de aislamiento

Señal de entrada máx. (corriente): 20 mA

Señal de entrada máx. (tensión): 15 V

Dimen.: (Lon. x Anch. x Alt.) 106 x 108 x 22.5 mm

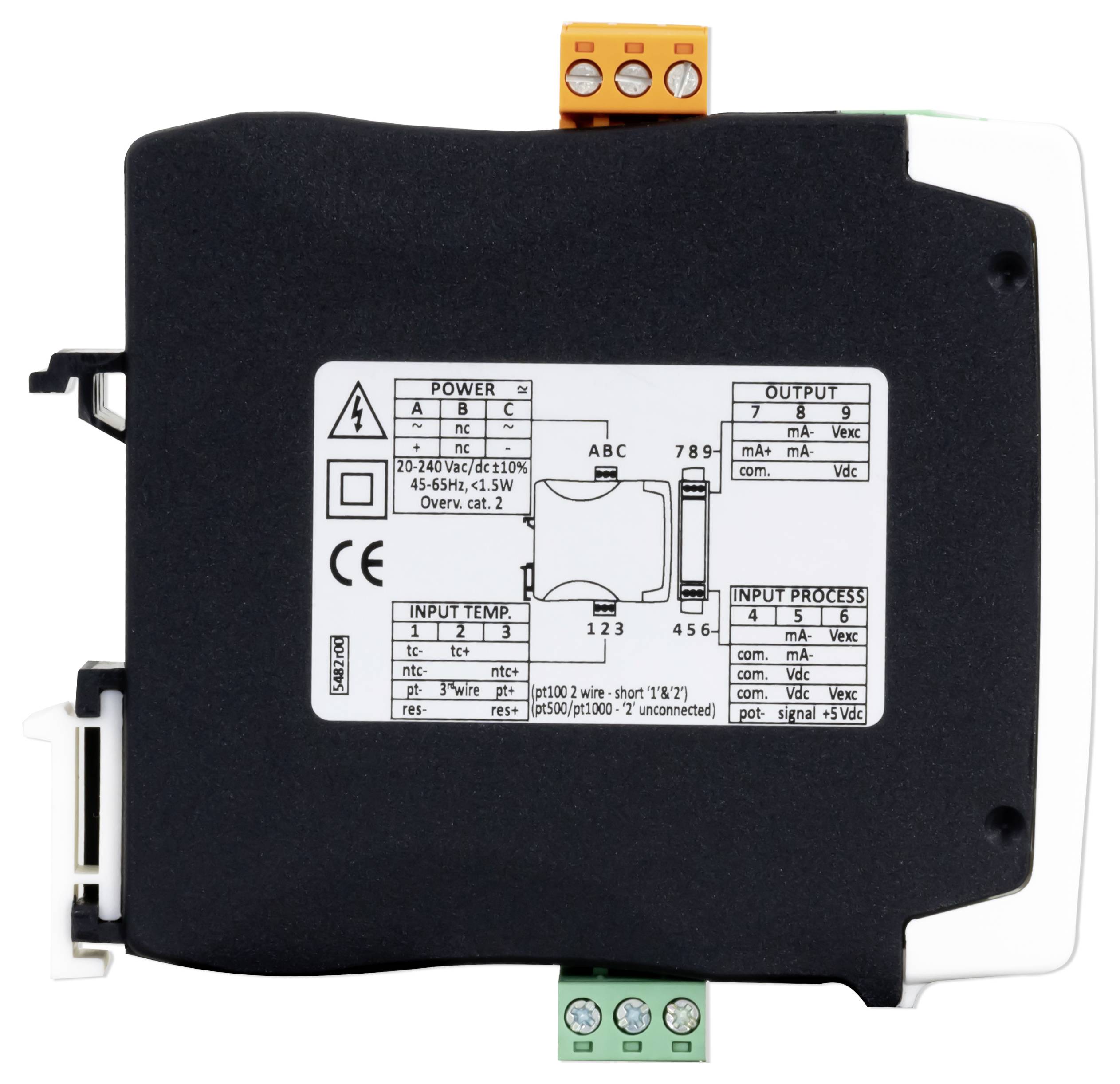

conexión: Regleta de bornes
Terminal roscado
Borne
Clavija de conexión

Señal de salida (tensión): 0-10

Señal de salida (corriente): 4 ... 20 mA

Tensión de funcionamiento: 18 - 265 V

Tensión de servicio máx.: 265 V

Tensión de servicio mín.: 18 V DC/AC

Carga: 10

Señal de entrada (tensión): 10

Señal de entrada (corriente): 4 ... 20 mA

Contenido: 1 UD(S).

configuración: Potenciómetro

Anchura: 108 mm

Altura: 22.5 mm

longitud: 106 mm

Conforme a la normativa RoHS: Sí

Tipo de sensor: PT100
PT500
PT1000

Consumo de corriente: 3 W

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación U(B): 24 ... 240 V DC ±10%. 45 ... 65 Hz. isoliert

Sección transversal de hebra (máx.): 2.5 mm²

sección transversal maciza (máx.): 2.5 mm²

Sección transversal cadena (min.): 0.25 mm²

sección transversal maciza (min.): 1 mm²

Documentos y descargas

Ficha técnica

Ficha técnica 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Convertidor de aislamiento 1 UD(S).

Descripción

El convertidor de señal de aislamiento transforma una señal de entrada analógica en una señal de salida analógica correspondiente. Las señales de entrada y salida están completamente aisladas galvánicamente del convertidor de señal de aislamiento. Los rangos de entrada y salida se configuran mediante dos botones. El tipo de ajuste se muestra en una pantalla LED interna.

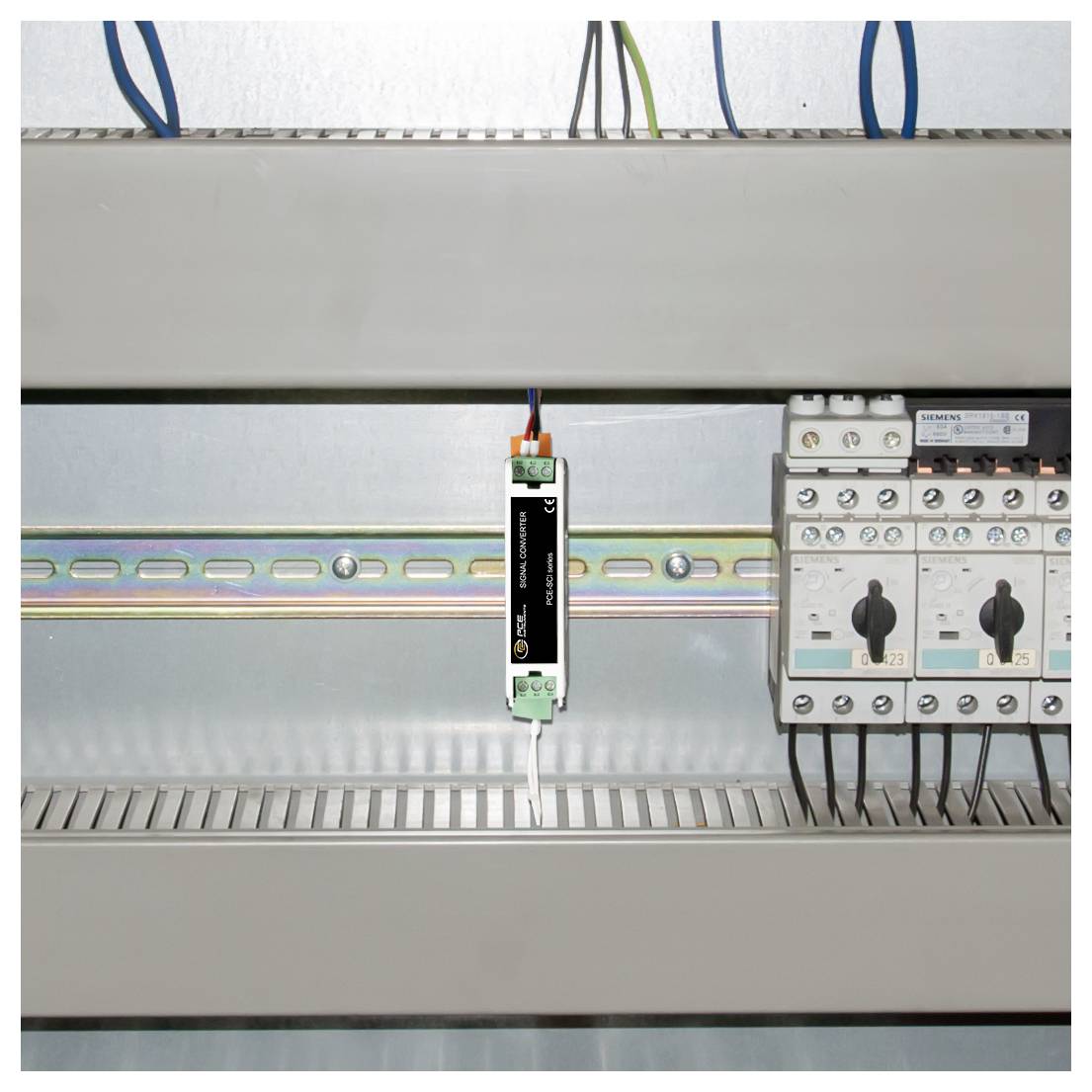

Con más de 100 combinaciones diferentes de entrada y salida, así como la posibilidad de escalado libre dentro de los rangos establecidos, este convertidor de señal de aislamiento se convierte en un dispositivo de aplicación universal y permite ahorrar en el costoso y laborioso almacenamiento de diferentes tipos. Dado que los rangos de entrada y salida también se pueden configurar de forma idéntica, el convertidor de señal también se puede utilizar para el aislamiento galvánico. El convertidor de señal aislante se acopla fácilmente a un riel C o a un riel DIN. El convertidor de señal de aislamiento puede funcionar con una tensión de entre 18 y 265 V CA/CC.

Este texto es el resultado de una traducción automática.
