Name: PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador
Brand: PCE Instruments
SKU: 3812959
Availability: InStock

PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador-0

PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador-1

PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador-2

PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador-3

PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador-4

1/5

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

4 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (3718,49 € / Unidad)

3718,49 €

más el IVA aplicable

Envío gratuito

Solo quedan 4 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

PROFESIONAL. CALIBRADO. EQUIPO. PCE-PMC 10

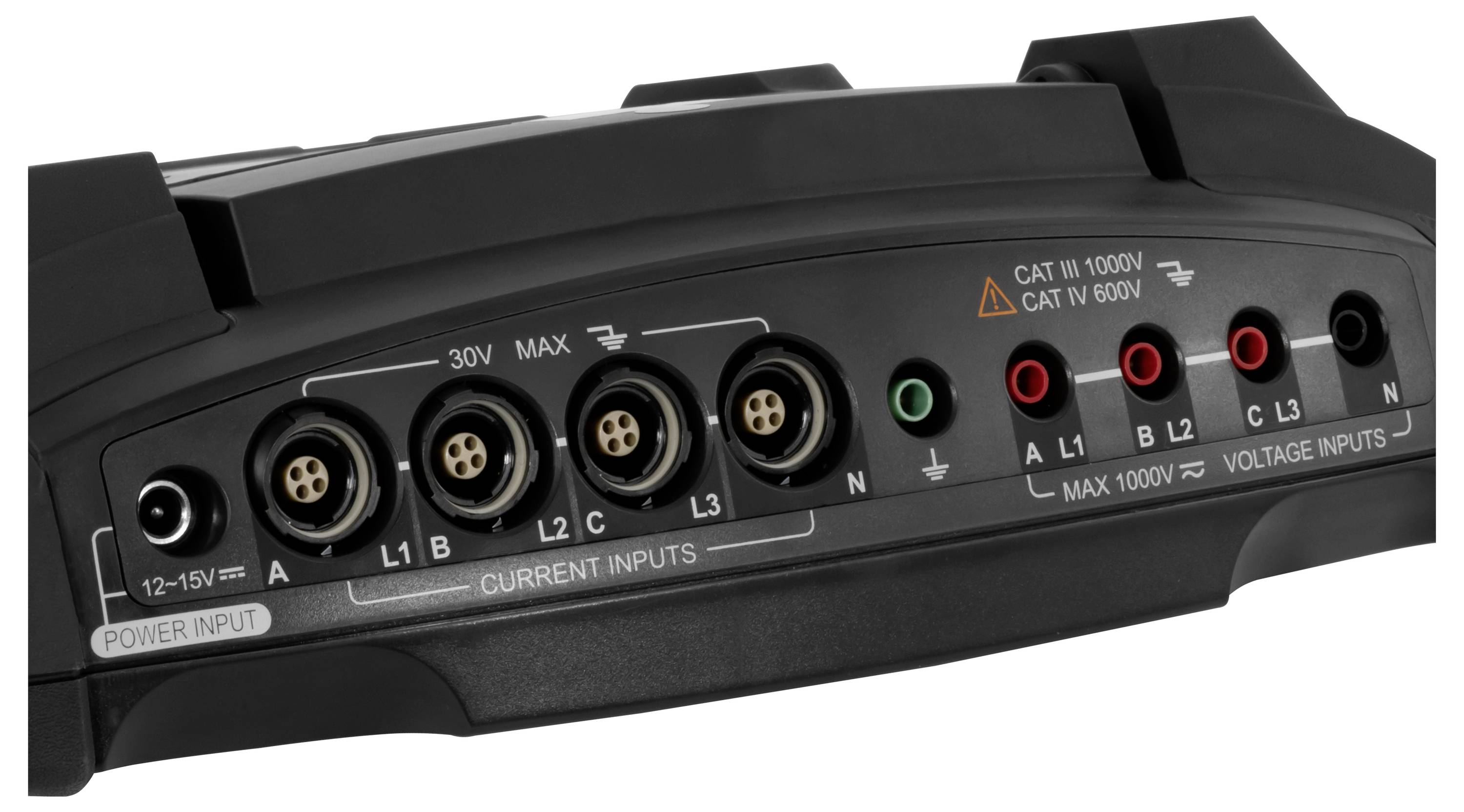

Medición de las tres fases y del conductor neutro.
Medición de la eficiencia de los inversores
Monitorización de la señal de red
IEC 61000-4-30 Clase A
WIFI
Función de registro y almacenamiento
Función del osciloscopio
corriente de irrupción
Pantalla táctil de 7,8 pulgadas
Software de ordenador

Especificaciones técnicas

voltaje CC
Rango de medición 1 ... 1000 V
Resolución 0,1 V
Precisión ±0,5% de la lectura.
Corriente continua (CC)
Rango de medición 0,5 ... 6000 A
Resolución 0.1 A
Precisión ±5% ±5 recuentos
Corriente alterna (CA)
Rango de medición 1 ... 1000 V
Resolución 0,1 V
Precisión ±0,5% de la lectura.
Rango de frecuencia 42,5 ... 69 Hz
Corriente alterna (CA)
Rango de medición 0,5 ... 6000 A
Resolución 0.1 A
Precisión ±0,5% de la lectura.
Ángulo de fase
Rango de medición (VDE) 0°
Resolución 1°
Precisión 1°
corriente de irrupción
Rango de medición 0,5 ... 6000 A
Resolución 0.1 A
Precisión del 0,5% de la lectura.
Factor de potencia
Rango de medición 0 ... 1
Resolución 0,001
Precisión ±0,1%
Parpadeo
Rango de medición 0 ... 20
Resolución 0,01
Precisión ±5%
Desequilibrio
Variable medida: voltaje
Rango de medición 0 ... 20%
Resolución 0,1%
Precisión ±0,1%
Desequilibrio
Cantidad medida: corriente
Rango de medición 0 ... 20%
Resolución 0,1%
Precisión ±1%
Frecuencia
Rango de medición 42,5 ... 460 Hz
Resolución 0,001 Hz
Precisión ±0,01 Hz
Medición armónica
Rango de medición 1 ... 50 (número atómico)
Rango actual 0 ... 100 %
Rango de voltaje 0 ... 100 %
Datos técnicos generales
Tipo de pantalla: Pantalla táctil
Tamaño de la pantalla: 7,8 pulgadas
Medio de almacenamiento en tarjeta SD
Capacidad de almacenamiento: 64 GB
Intervalo de almacenamiento de 1 s
Intervalo de almacenamiento de hasta 60 minutos.
Interfaz USB-C, WiFi
Norma(s) IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
Diámetro máximo del cable: 150 mm
Norma de seguridad CAT III 1000V, CAT IV 600V
Idioma del menú: inglés (Reino Unido), inglés (Estados Unidos), chino
Clase de protección (dispositivo) IP42
Fuente de alimentación 12 ... 15 V CC (fuente de alimentación incluida)
Tipo de enchufe: Europlug

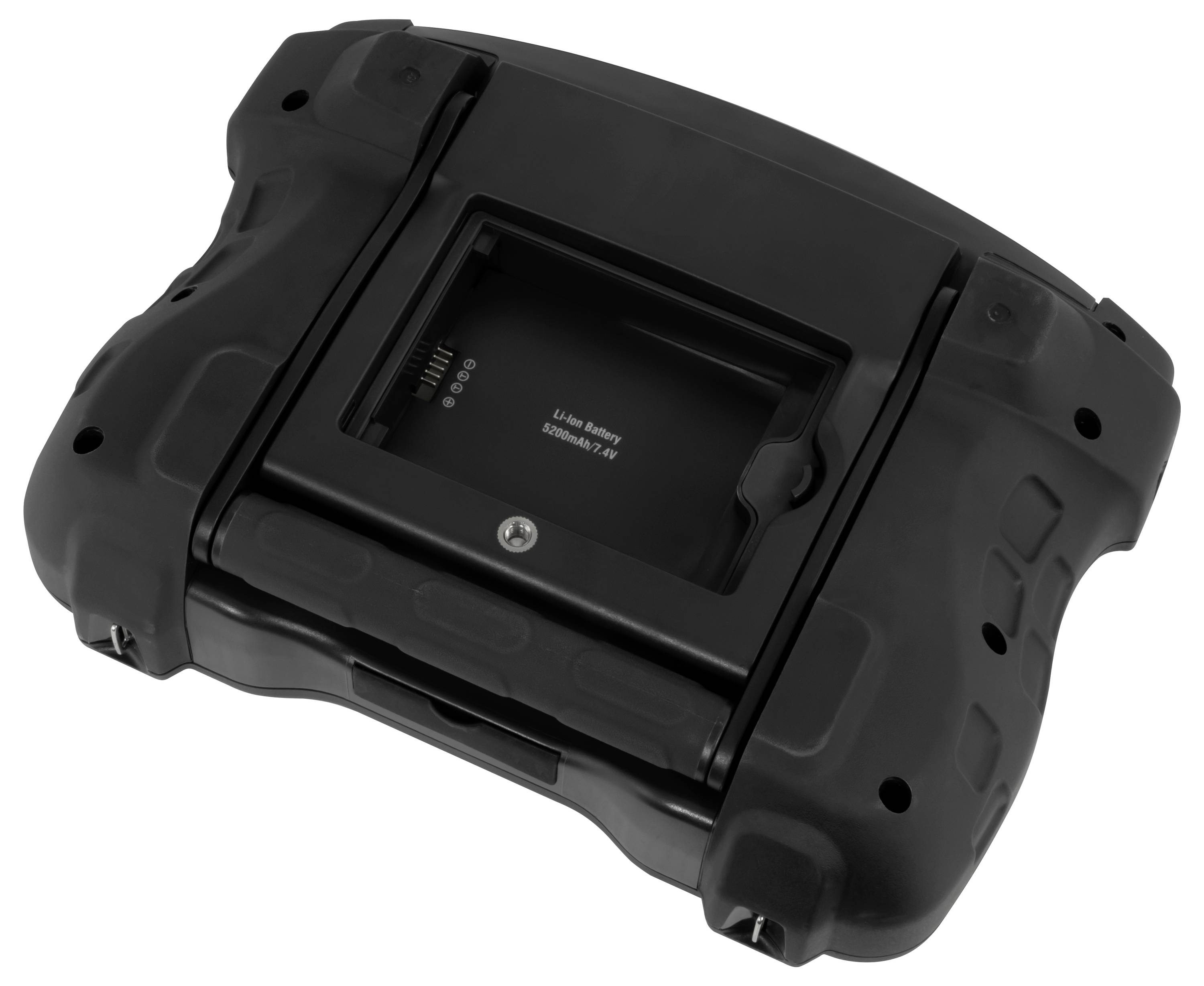

Batería/Batería recargable: 2 baterías internas de iones de litio de 7,4 V.
Capacidad: 5200 mAh
Condiciones de funcionamiento -10 ... 40 °C, 10 ... 95% de humedad relativa
Condiciones de almacenamiento -20 ... 60 °C, 10 ... 95% de humedad relativa
Dimensiones (largo x ancho x alto): 280 x 75 x 215 mm
Peso 1834 g

Tipo de producto: Analizador de calidad de red trifásico

categoría de medición: CAT III 1000 V
CAT IV 600 V

: Estándar de fábrica (sin certificado)

Suministro de tensión (datos): 12 … 15 V/DC

Dimen.: (Lon. x Anch. x Alt.) 280 x 75 x 215 mm

Peso: 1834 g

Tipo de medición: Trifásico

características especiales: Con función de registro de datos
Disparador de TRMS y osciloscopio
Pantalla gráfica

Anchura: 75 mm

Altura: 215 mm

longitud: 280 mm

las interfaces: USB-C
Wifi

Documentos y descargas

Ficha técnica

Ficha técnica 3812959 PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3812959 PCE Instruments PCE-PMC 10 Analizador de calidad de red trifásico Trifásico Con función de registro de datos, Disparador

Descripción

El medidor de potencia de última generación permite realizar mediciones precisas y completas en las áreas de corriente, voltaje, frecuencia, potencia, fluctuación de energía y armónicos. Fue desarrollado específicamente para proporcionar datos fiables tanto en aplicaciones industriales como en el análisis de sistemas fotovoltaicos o inversores.

La monitorización simultánea de las tres fases y del conductor neutro proporciona una visión completa del sistema eléctrico. La medición de la eficiencia de los inversores permite un análisis detallado de la conversión de energía, mientras que la monitorización de la señal de la red detecta continuamente desviaciones y perturbaciones. Este medidor de potencia es, por lo tanto, una herramienta indispensable para el análisis energético profesional.

Gracias a las modernas interfaces de comunicación, como el wifi, el medidor de potencia se puede integrar fácilmente en los sistemas existentes y permite la evaluación inalámbrica de los datos de medición. La función de registro y almacenamiento integrada guarda de forma fiable todos los datos relevantes para su posterior análisis.

La función de osciloscopio integrada permite la representación visual de las formas de onda de la señal, incluidas las corrientes de irrupción, lo que facilita el análisis de fenómenos transitorios. La pantalla táctil de 7,8 pulgadas garantiza un funcionamiento intuitivo y una presentación clara de todos los valores medidos, diagramas y funciones de análisis. El medidor de potencia cumple con los requisitos de la norma IEC 61000-4-30 Clase A y, por lo tanto, garantiza un análisis de los parámetros de calidad de la energía que cumple con la norma.

Este medidor de potencia combina precisión, versatilidad y una moderna facilidad de uso, lo que lo hace ideal para el análisis de energía, el diagnóstico de fallas y las pruebas de eficiencia en sistemas eléctricos complejos.
