Analizador de cables de red PCE-VDV 10 PCE Instruments PCE-VDV 10 Red

El comprobador de cables VDV es un dispositivo portátil para diagnosticar fallos en cables de red y coaxiales, y se utiliza para la verificación rápida del cableado estructurado. El comprobador de cables VDV admite cables de par trenzado apantallados y sin apantallar de las categorías Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7 y Cat 7A, así como cables coaxiales como los utilizados en sistemas de televisión, antenas y videovigilancia.

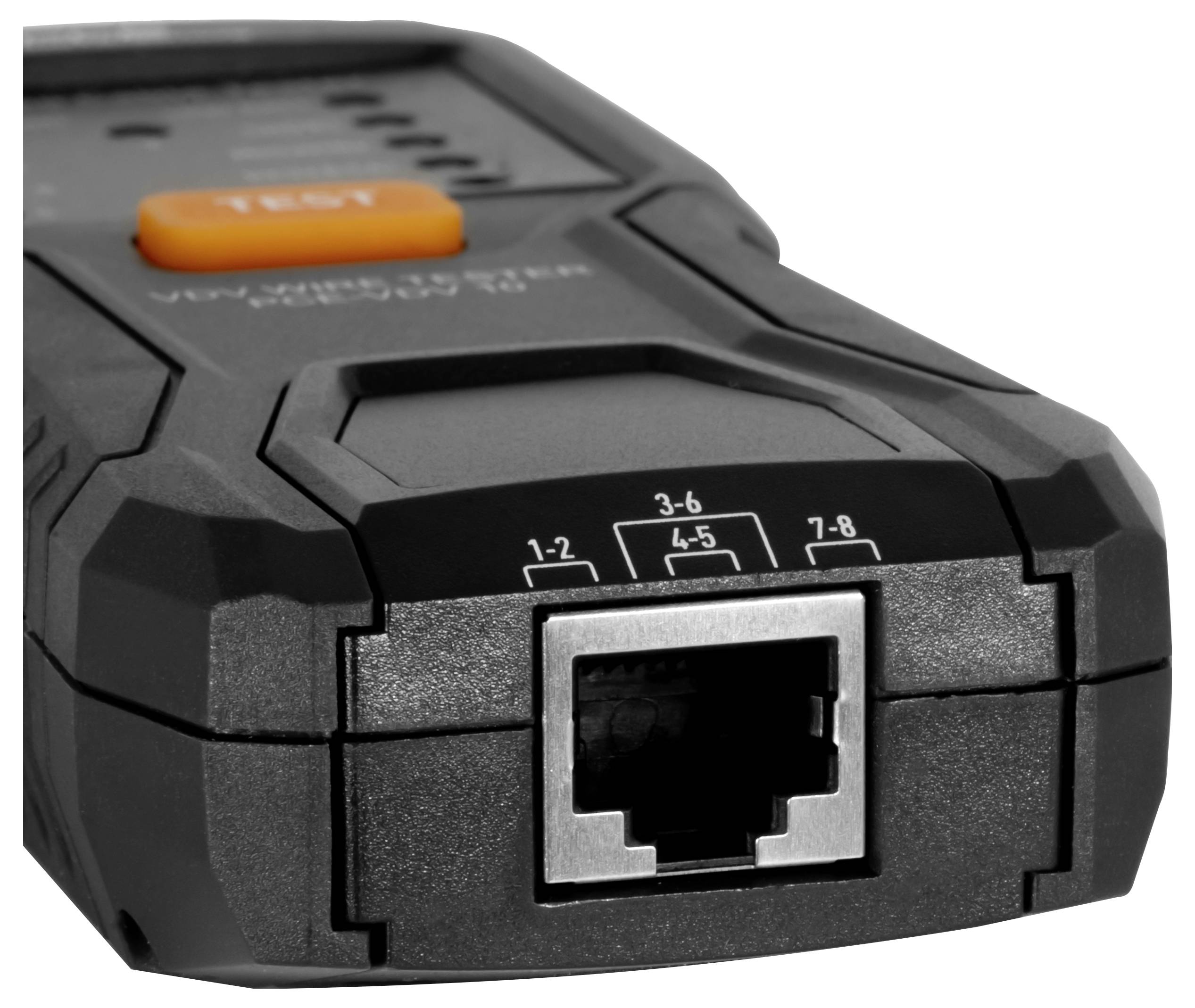

La prueba se realiza mediante un sistema de dos partes que consta de una unidad principal y una unidad remota, lo que también permite probar de forma fiable las líneas instaladas de forma permanente. Los procedimientos de prueba más importantes incluyen la prueba de continuidad de los cables (pines 1... 8), la prueba de cableado para verificar la correcta asignación de los pares de cables y la detección de cortocircuitos, cableado incorrecto y fallas de pares divididos. Además, se comprueba el blindaje de los cables blindados. El rango de prueba abarca longitudes de cable de hasta 305 m, mientras que la longitud mínima de cable para la detección de pares divididos es de aproximadamente 0,5 m.

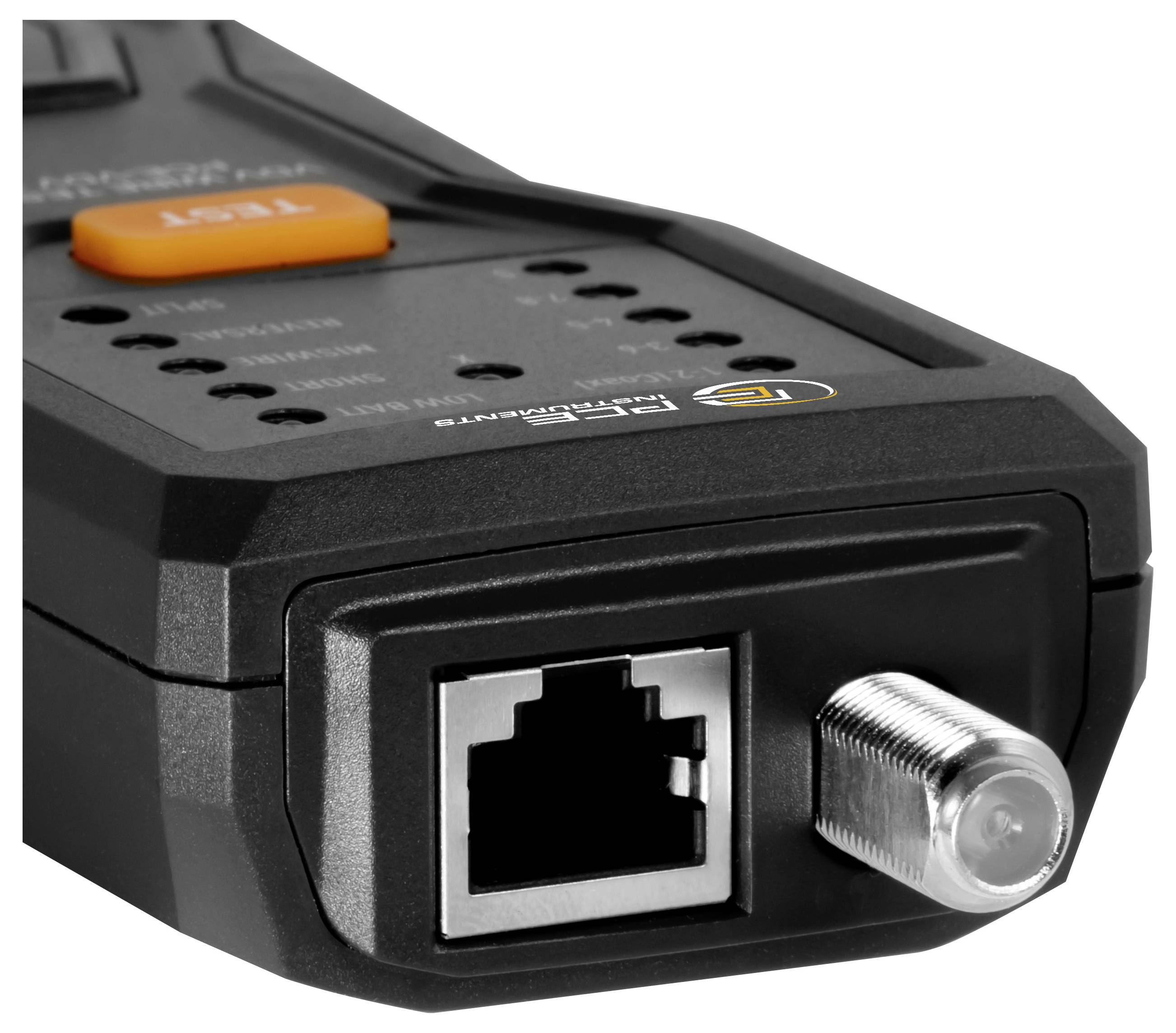

Nuestro comprobador de cables VDV funciona con señales de prueba que se transmiten entre la unidad principal y la unidad remota. Los resultados se muestran mediante pantallas LED. Los LED que permanecen encendidos de forma continua indican un cableado correcto, mientras que los LED que parpadean indican errores en los pares de cables correspondientes. Los LED de estado adicionales indican el tipo de fallo, como cortocircuito, cableado incorrecto, inversión de polaridad o par partido.

El comprobador de cables VDV se utiliza en tecnología de redes, cableado de edificios e instalaciones de TI y comunicaciones, y está destinado a electricistas, técnicos de redes y técnicos de servicio para la comprobación rápida de tendidos de cables.
