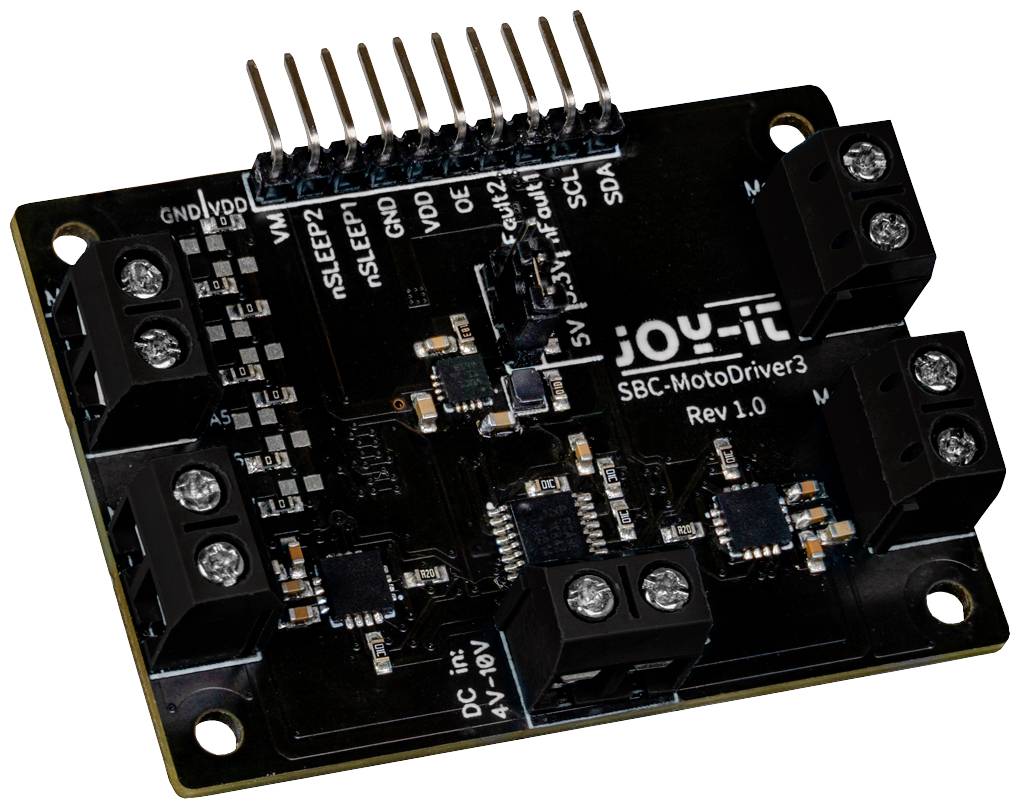

Joy-it SBC-MotoDriver3 Controlador de motor 1 UD(S). Compatible con: Raspberry Pi® Pico-0

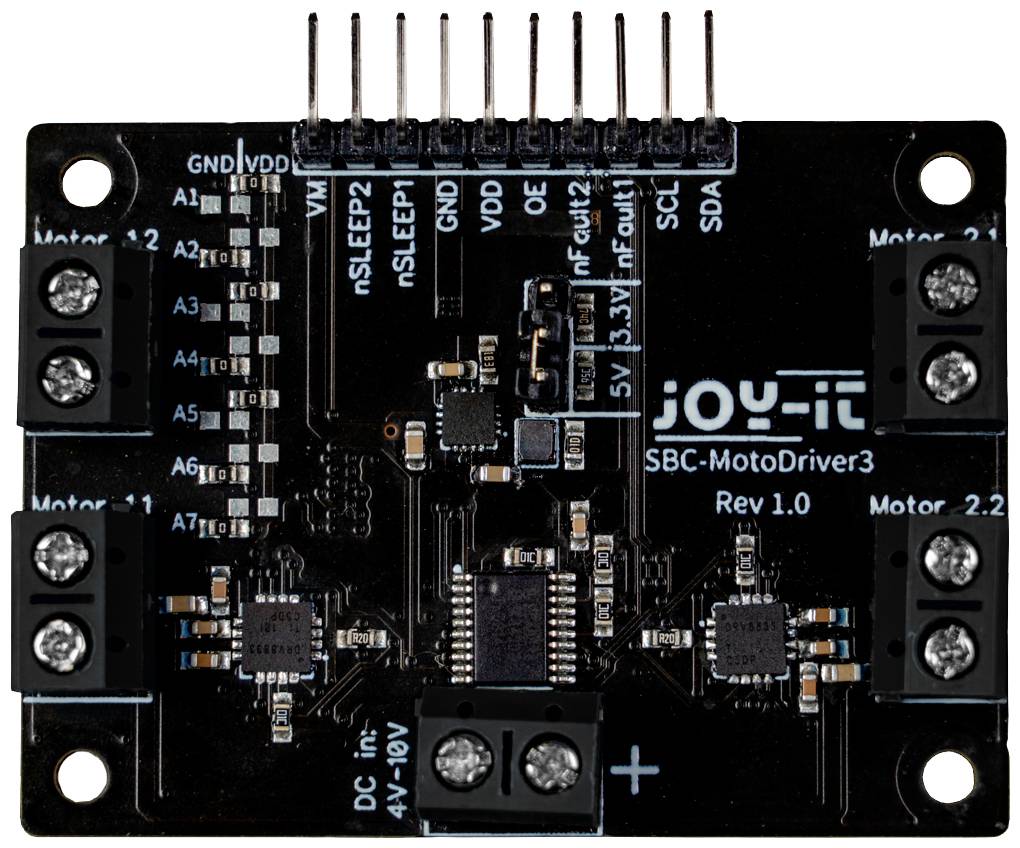

Joy-it SBC-MotoDriver3 Controlador de motor 1 UD(S). Compatible con: Raspberry Pi® Pico-1

1/2

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

23 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (13,44 € / Unidad)

13,44 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Placa controladora de motor para motores de CC y paso a paso, DRV8833, PCA9634, de 4 a 10 voltios.

Compatible con: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit y otros.
Dirección estándar I2C: 0x15
Conversión de voltaje integrada de "entrada de CC" a 5 V o 3,3 V, selección de las direcciones I2C del circuito integrado controlador mediante puentes de soldadura, control de 4 motores de CC/2 motores paso a paso a través de I2C posible.
De 4 a 10 V
4 motores de CC o 2 motores paso a paso

Especificaciones técnicas

Compatible con Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit y más.
Controlador de motor: IC DRV8833
Controlador: IC PCA9634
Dirección estándar de la interfaz de comunicación I2C: 0x15
Características especiales: Conversión de voltaje integrada de "entrada de CC" a 5 V o 3,3 V, selección de las direcciones I2C del circuito integrado controlador mediante puentes de soldadura, control de 4 motores de CC/2 motores paso a paso a través de I2C.
Nivel lógico: 3,3 V (tolerancia de 5 V)
Rango de voltaje del pin VM y de la entrada "DC in": 4 - 10 V
Rango de voltaje para motores (CC y paso a paso): 4 - 10 V
Consumo de corriente de los motores: CC: Máx. 1,5 A por motor; Paso a paso: Máx. 1,5 A por puente.
Temperatura de funcionamiento: -40 - +85 °C
Corriente de salida máxima del convertidor de voltaje integrado: 1 A (valor máximo que se puede utilizar para alimentar microcontroladores o computadoras de placa única).

Tipo de embalaje: Piece

Tipo de producto: Controlador de motor

Compatible con: Arduino

las interfaces: I²C

Tensión de servicio mín.: 4 V

Tensión de servicio máx.: 10 V

Tensión de salida (máx.): 10 V

Tensión de salida (mín.): 4 V

Compatible con: Raspberry Pi®

Tipo de herramienta: Controlador de motor

Altura: 14 mm

longitud: 47 mm

Anchura: 57 mm

Número de salidas: 4 x

Peso: 18 g

Compatible con: Raspberry Pi® Pico

Documentos y descargas

Ficha técnica

Ficha técnica 2890404 Joy-it SBC-MotoDriver3 Controlador de motor 1 UD(S). Compatible con: Raspberry Pi® Pico

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2890404 Joy-it SBC-MotoDriver3 Controlador de motor 1 UD(S). Compatible con: Raspberry Pi® Pico

Descripción

Con el MotoDriver3 tienes la opción de controlar y alimentar hasta cuatro motores de CC o dos motores paso a paso. Los motores conectados se controlan mediante el chip PCA9634, que proporciona una interfaz I2C. El MotoDriver3 ofrece una conversión de voltaje integrada que le permite proporcionar un voltaje ajustable de 3,3 V o 5 V para microcontroladores y determinados ordenadores de placa única. Para ello, basta con conectar una fuente de voltaje a la entrada "DC in". Gracias al MotoDriver3, no es necesario utilizar fuentes de alimentación adicionales para los motores ni grandes cantidades de cable. La placa de expansión permite un control preciso de los motores con un voltaje constante en el rango de 4 V a 10 V.
