Name: Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino
Brand: Iduino
SKU: 2315243
Availability: InStock

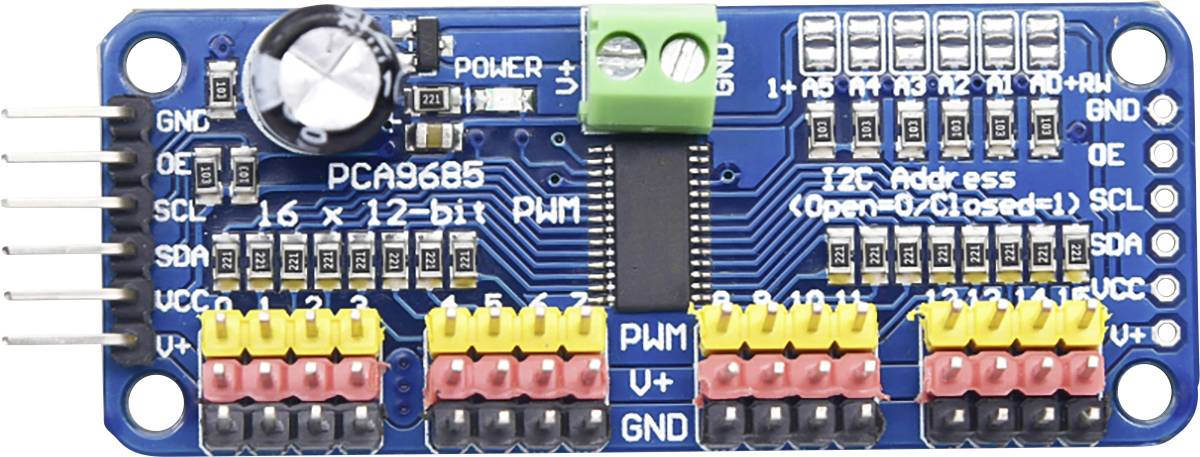

Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino-0

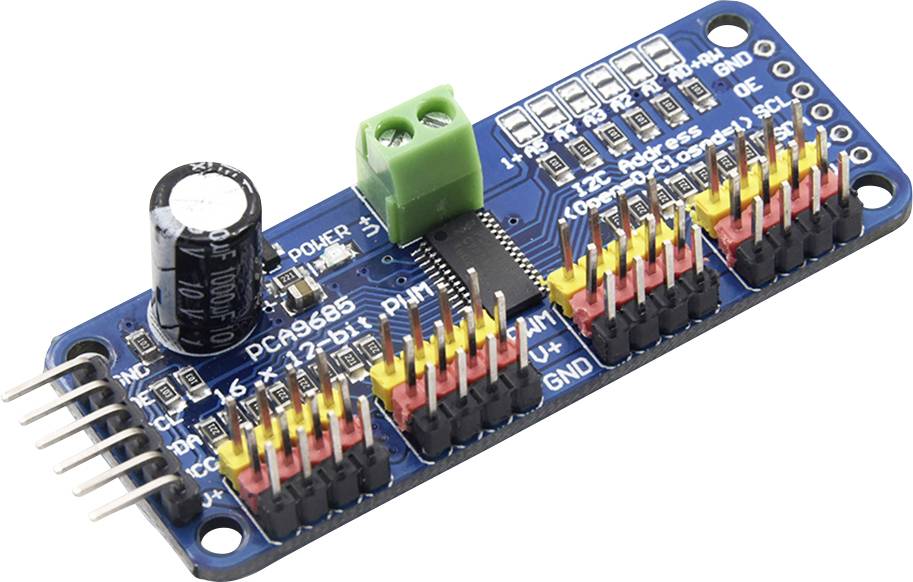

Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino-1

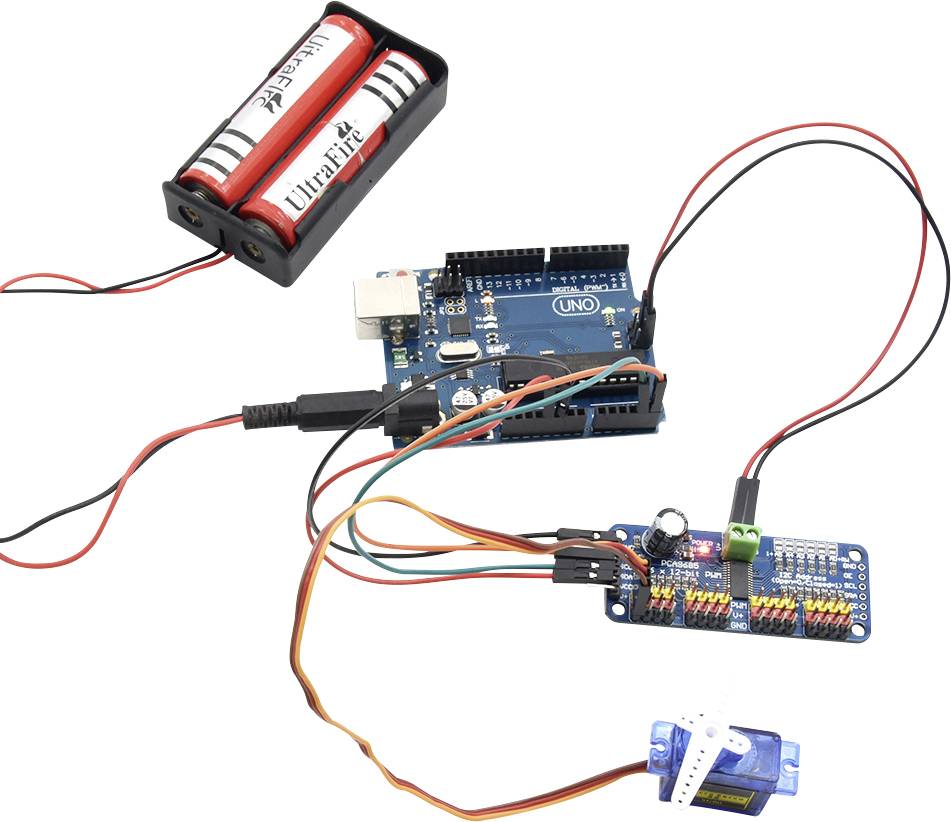

Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino-2

1/3

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mié. 28/10

254 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (10,08 € / Unidad)

10,08 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

MÓDULOS IDUINO PWM SERVO MOTOR DRIVER I2C

Esta tarjeta / chip utiliza una dirección I2C de 7 bits entre 0x60-0x80 que se puede seleccionar con puentes.
Bloque de terminales para la fuente de alimentación
Protección de polaridad inversa en la entrada del bloque de terminales
LED verde de buena potencia
Conectores de 3 pines en grupos de 4, para que puedas conectar 16 servos al mismo tiempo
Diseño "encadenable"
Un lugar para colocar un condensador grande en la línea V + (en caso de que lo necesite)
Resistencias de la serie de 220 ohmios en todas las líneas de salida para protegerlas y hacer que los LED de los controladores sean triviales
Puentes de soldadura para los 6 pines de selección de dirección
con reloj integrado

Especificaciones técnicas

Tipo de embalaje: Bulk

Tipo de producto: Controlador de motor

Compatible con: Arduino

las interfaces: I²C

Tensión de salida (máx.): 5 V

Tensión de salida (mín.): 3.3 V

Compatible con: Arduino

Tipo de herramienta: Controlador de motor

Altura: 15 mm

longitud: 68 mm

Anchura: 25 mm

Peso: 10.6 g

Compatible con: Arduino

UKCA: Irrelevante

Embalaje sin plástico: Embalaje sin plástico

Documentos y descargas

Ficha técnica

Ficha técnica 2315243 Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2315243 Iduino ME234 Controlador de motor 1 UD(S). Compatible con: Arduino

Descripción

A diferencia de la familia TLC5940, no tiene que enviar una señal continua atando su microcontrolador. ¡Corre completamente libre!
Es compatible con 5V, lo que significa que puede controlarlo desde un microcontrolador de 3.3V y aún conducir de forma segura hasta salidas de 6V (esto es bueno si tiene LED blancos o azules con más de 3, 4 quieren controlar los voltajes directos).
6 pines de selección de dirección con los que puede conectar hasta 62 de ellos en un solo bus i2c, un total de 992 salidas, es decir, muchos servos o LED y una frecuencia ajustable PWM de hasta aproximadamente 1,6 KHz. También hay una resolución de 12 bits para cada salida; para los servos, esto significa una resolución de aproximadamente 4us a una frecuencia de actualización de 60 Hz. Salida de vaivén o drenaje abierto configurable y pin de habilitación de salida para desactivar rápidamente todas las salidas
