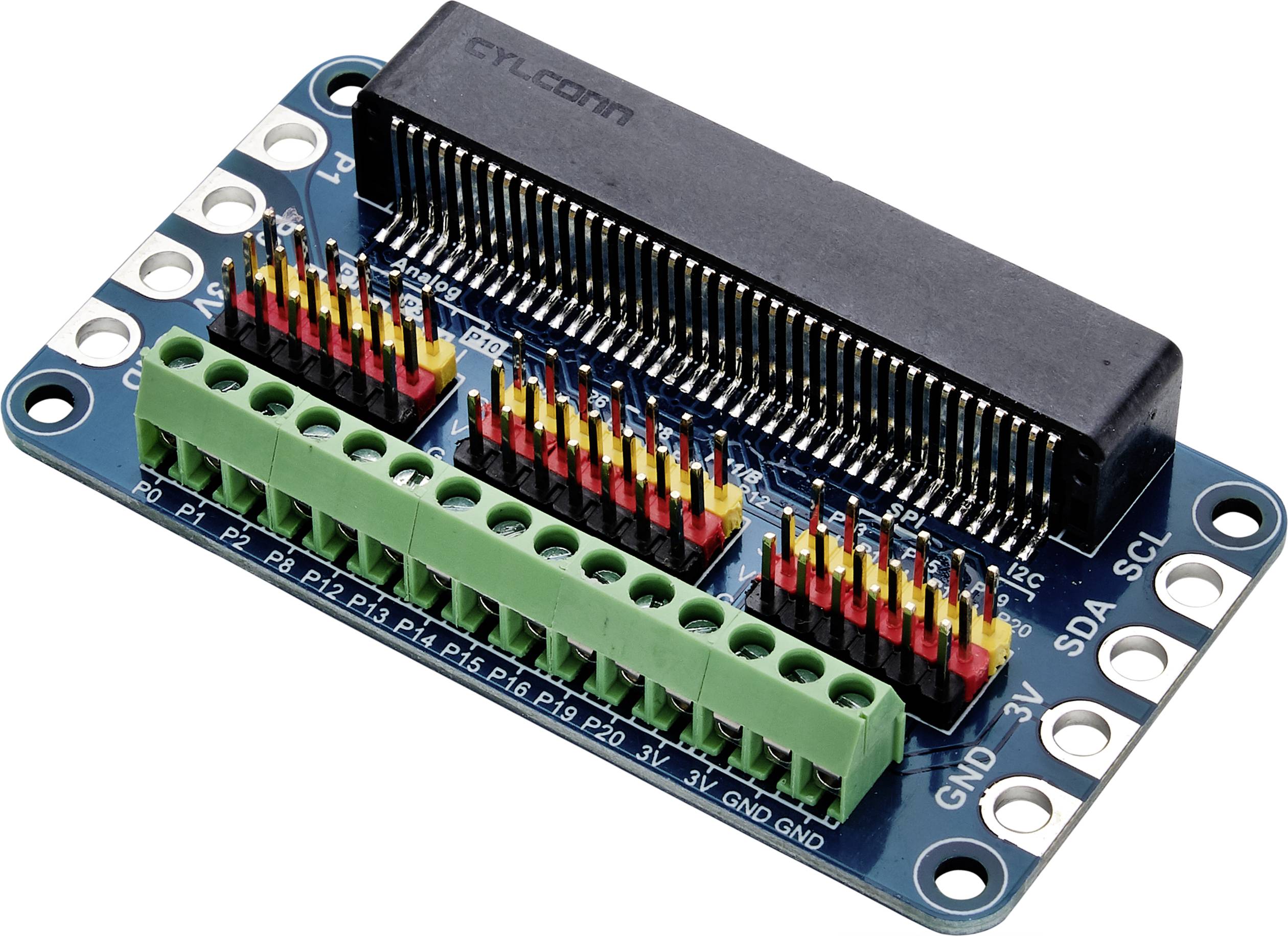

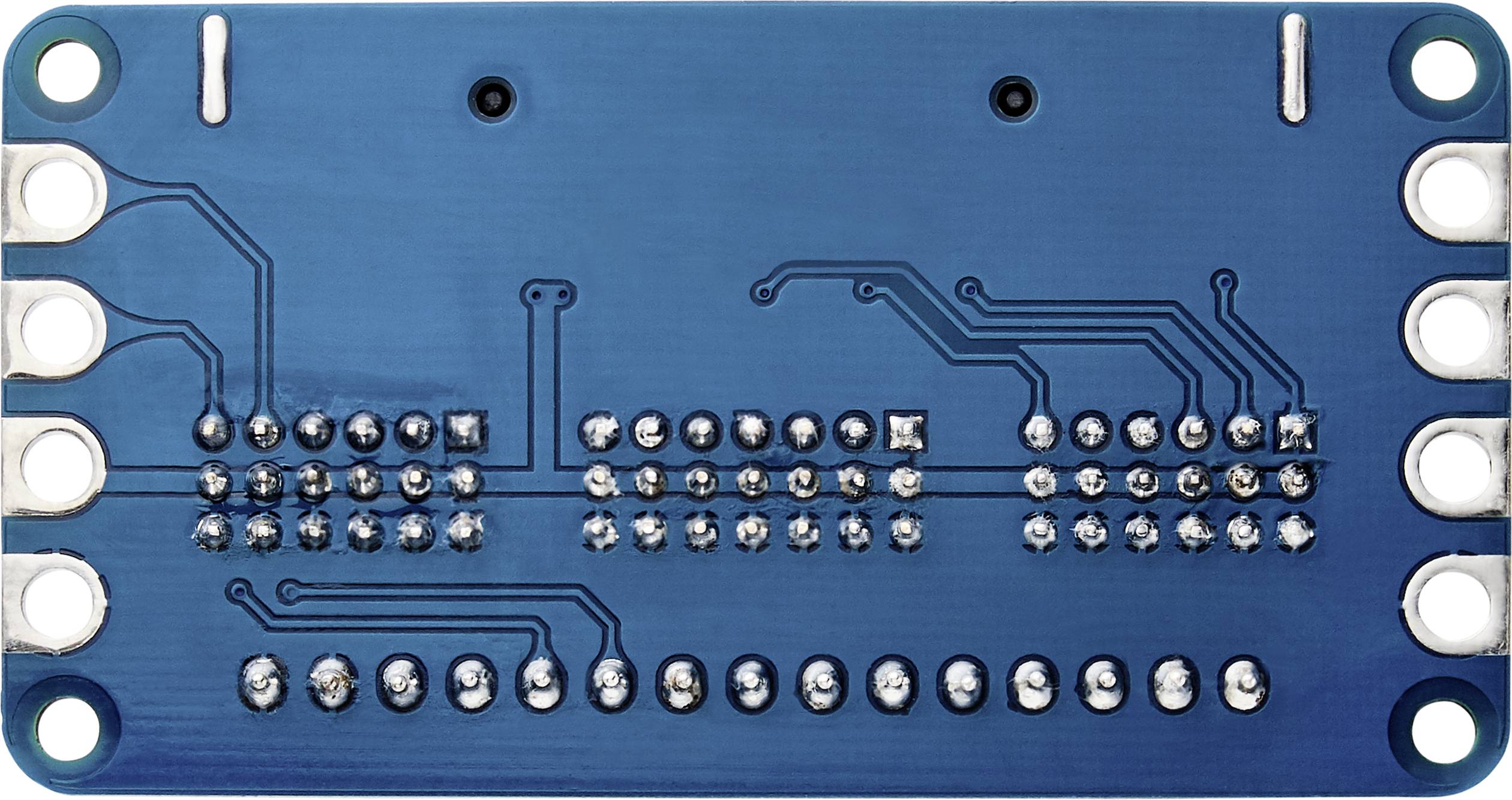

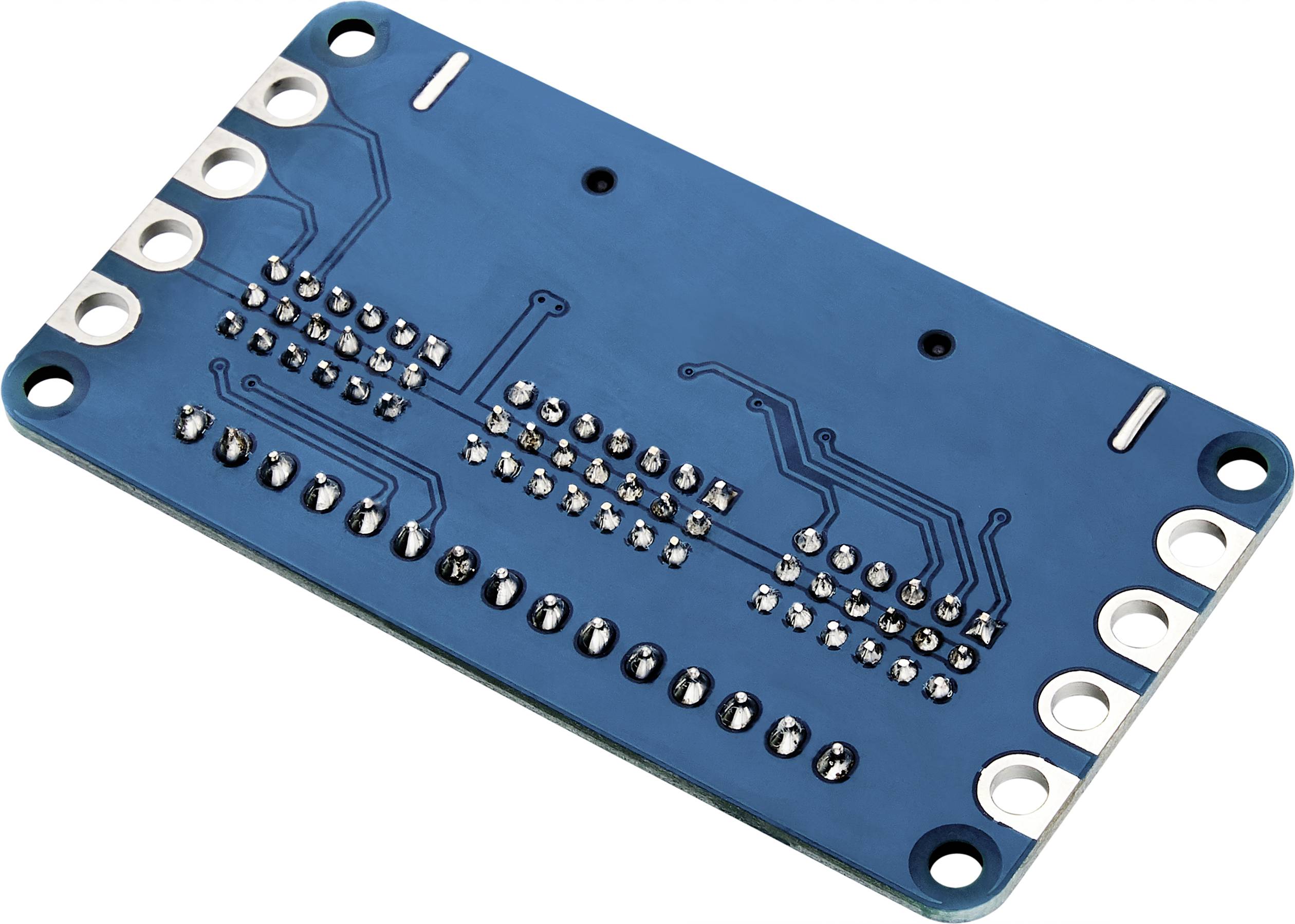

TRU COMPONENTS TC-9072540 Panel de ampliación 1 UD(S). Compatible con: BBC micro:bit

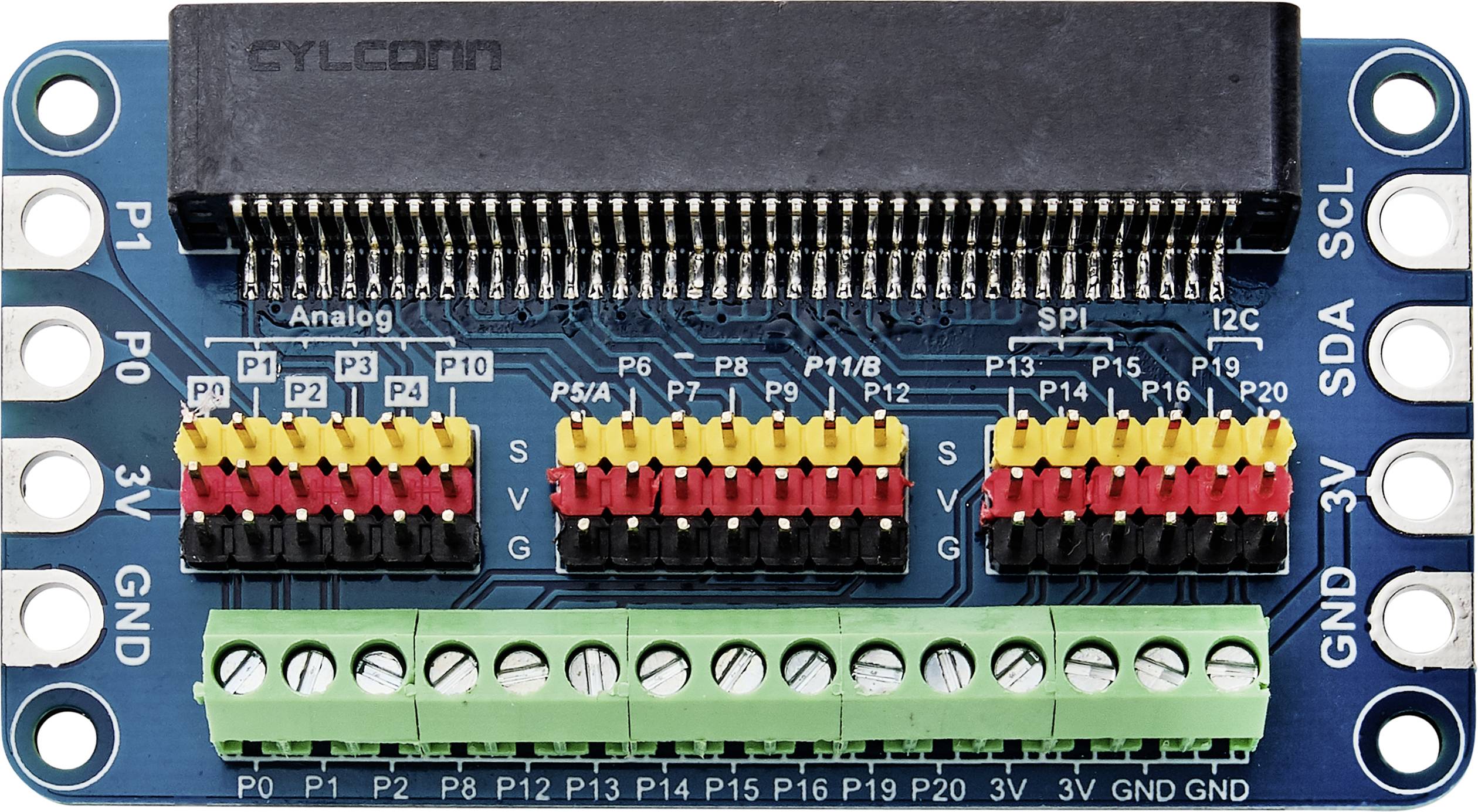

Para que la conexión sea más directa, el protector del sensor ha sacado todos los pines IO en el borde de la placa principal micro: bit a la interfaz de 3 pines. Estos proporcionan una manera fácil de conectar circuitos usando cables de puente. la etiqueta G significa GND; V es VCC (3,0-3V); S es pin de señal; corresponde a los pines IO de la placa base micro:bit.
Hay 3 tipos de métodos de conexión de la siguiente manera:
Conecte los anillos dorados del escudo a los módulos sensores con cables con pinzas de cocodrilo.

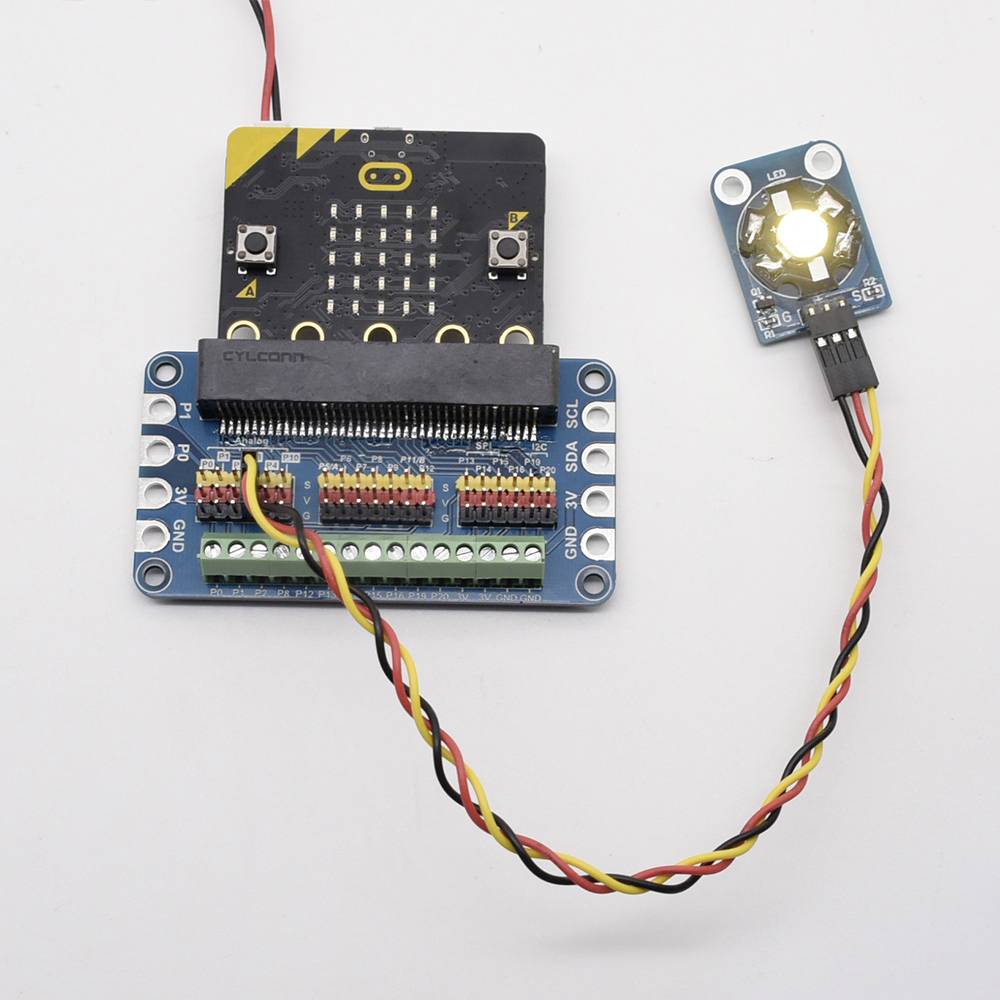

Conecte los módulos de sensores a los cabezales de clavijas en el blindaje con cables de puente.
Conecte los bloques de terminales verdes en el blindaje con el cable conductor.

Hay 4 tipos de métodos de fuente de alimentación para escudo y placa principal micro: bit. Conexión directa de la carcasa de la batería a la placa principal micro: bit para la fuente de alimentación.
