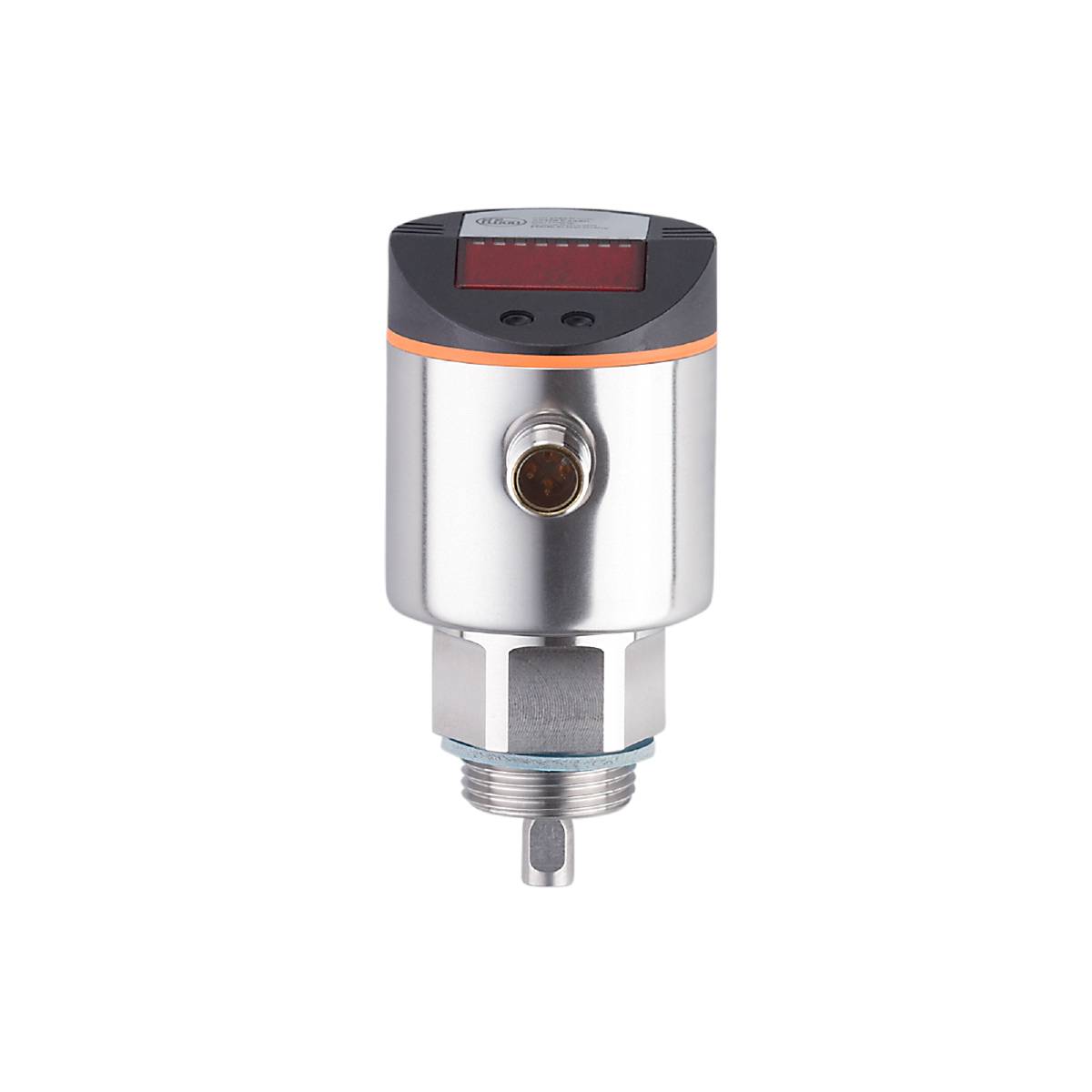

Name: ifm Electronic Sensor de nivel electrónico LR7009 LR7009 Tensión de servicio (intervalo): 18 - 30 V/DC Alcance de medici
Brand: ifm Electronic
SKU: 3321138
Availability: InStock

ifm Electronic Sensor de nivel electrónico LR7009 LR7009 Tensión de servicio (intervalo): 18 - 30 V/DC Alcance de medici-0

Similar a la imagen

Tipo de producto

Sensor de nivel electrónico

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

Alcance de medición (máx.)

1.58 m

tipo

LR7009

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 13/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (436,13 € / Unidad)

436,13 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Sensor de nivel electrónico ifm LR7009

Para una monitorización fiable del nivel de tanques y contenedores.
Apto para agua, aceites y lubricantes refrigerantes.
Pantalla LED de 4 dígitos de fácil lectura
Sistema modular compuesto por electrónica de evaluación y varilla de sonda.
Adaptación a diferentes alturas de contenedores acortando la varilla de la sonda.
Funcionamiento sencillo mediante botones o parametrización mediante IO-Link.

Especificaciones técnicas

Área activa A [mm]: L-40; (cuando se ajusta a aceite y medios a base de aceite: L-60)
Número de salidas digitales: 2
Número de entradas y salidas: Número de salidas digitales: 2
Pantalla: Unidad de visualización: 2 LED verdes; Estado de conmutación: 2 LED amarillos; Nivel de llenado: pantalla alfanumérica de 4 dígitos; Parametrización: pantalla alfanumérica de 4 dígitos
Resistencia a la compresión [MPa]: 1,6
Revisión de IO-Link: 1.1
Principio de medición de nivel: Microondas guiadas
Norma SDCI: IEC 61131-9 CDV
Longitud de la varilla L [mm]: 100...1600
Tipo de transmisión IO-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: -25...60
Fuerza de vacío [MPa]: -0,1
Aplicación: para uso industrial
Resolución [mm]: 1
Diseño de protección contra cortocircuitos: térmico, pulsado
Función de salida: Normalmente cerrada / Normalmente abierta; (configurable)
Señal de salida: Señal de conmutación; IO-Link
Clase de puerto maestro requerida: A
Tiempo de retardo de preparación [s]:< 3
Característica especial: Contactos chapados en oro
Tensión de funcionamiento [V]: 18...30 V CC
Corriente nominal continua de la salida de conmutación CC [mA]: 200
Constante dieléctrica del medio: ≥ 1,8; (para medios con una constante dieléctrica de 1,8 a 5 (por ejemplo, aceites), se requiere un tubo coaxial para su funcionamiento).
Versión eléctrica: PNP/NPN
Medios recomendados: Agua; medios a base de agua; aceites; medios a base de aceite.
Número total de salidas: 2
Peso [g]: 378.200
Histéresis - Rango de ajuste [mm]:> 5
En incrementos de - rango de ajuste [mm]: 5
Área inactiva I1 / I2 [mm]: 30 / 10; (cuando se configura para aceite y medios a base de aceite: 30 / 30)
Interfaz de comunicación: IO-Link
Protección contra cortocircuitos: sí
Temperatura de almacenamiento [°C]: -40...85
MAWP para aplicaciones según CRN [MPa]: 1,6
máximo. Caída de tensión de salida de conmutación de CC [V]: 2,5
Medio: Medio líquido
Error de medición [mm]: ± 7
Frecuencia de medición [Hz]: 4
Mín. Tiempo de ciclo del proceso [ms]: 2,3
MTTF: 227
No apto para: Consulte las instrucciones de funcionamiento, capítulo "Uso previsto".
Error de desplazamiento [mm]: 5
Perfil: sin perfil
Conexión de proceso: Conexión roscada G 3/4 Rosca externa
Datos de proceso analógico: 1
Procesar datos en formato binario: 2
Temperatura del proceso [°C]: -25...80; (90< 1 h; ver nota en Observaciones)
Punto de reinicio rP - Rango de ajuste [mm]: 10... L-35
Punto de conmutación SP - Rango de ajuste [mm]: 15...L-30
Clase de protección: IP 67
Clase de protección III
Modo SIO: sí
Conector: Disposición de pines: 0001 - Conector: 1 x M12; Codificación: A; Contactos: chapados en oro
Consumo de corriente [mA]:< 30
Influencia de la temperatura por cada 10 K: ± 0,2%
Resistente a sobrecargas: sí
Protección contra polaridad inversa: sí
Materiales en contacto con el medio: 1.4305 (acero inoxidable / 303); Conexión de la sonda: 1.4435 (acero inoxidable / 316L); PTFE; FKM; Junta: NBR reforzada con fibra
Repetibilidad [mm]: ± 5

Tipo de producto: Sensor de nivel electrónico

tipo: LR7009

Tensión de servicio mín.: 18 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 18 - 30 V/DC

características especiales: Indicación LED

conexión: M12

salidas: PNP
NPN

Material: Acero inoxidable

Material de la junta: NBR

min temperatura del medio.: -25 °C

Máx., La temperatura media: 80 °C

precisión ±: 7 mm

Alcance de medida (mín.): 0.02 m

Alcance de medición (máx.): 1.58 m

Alcance de medición: 0.02 - 1.58 m

Peso: 378.200 g

min Temperatura ambiente.: -25 °C

Máx. Temperatura ambiente: 60 °C

Contenido: 1 UD(S).

Conforme a la normativa RoHS: Sí

UKCA: Sí
